Nova geração de sensores de inclinação

Mude agora – e otimize suas máquinas e processos de forma fácil e rápida

Chegou a nova geração de sensores de inclinação – N6 estático e N7 dinâmico, ideal para máquinas do segmento mobil.

Os sensores de inclinação da elobau são de última geração, operam com alta precisão devido à tecnologia MEMS e oferecem grandes vantagens – tanto para os usuários quanto para os fabricantes de veículos e máquinas.

N6 estático e N7 dinâmico – foram desenvolvidos para dar maior segurança, confiabilidade, funcionalidade e flexibilidade. Medir a elevação nunca foi tão simples – seja em aplicações estáticas ou dinâmicas.

Maior funcionalidade, mais segurança e conforto para o operador

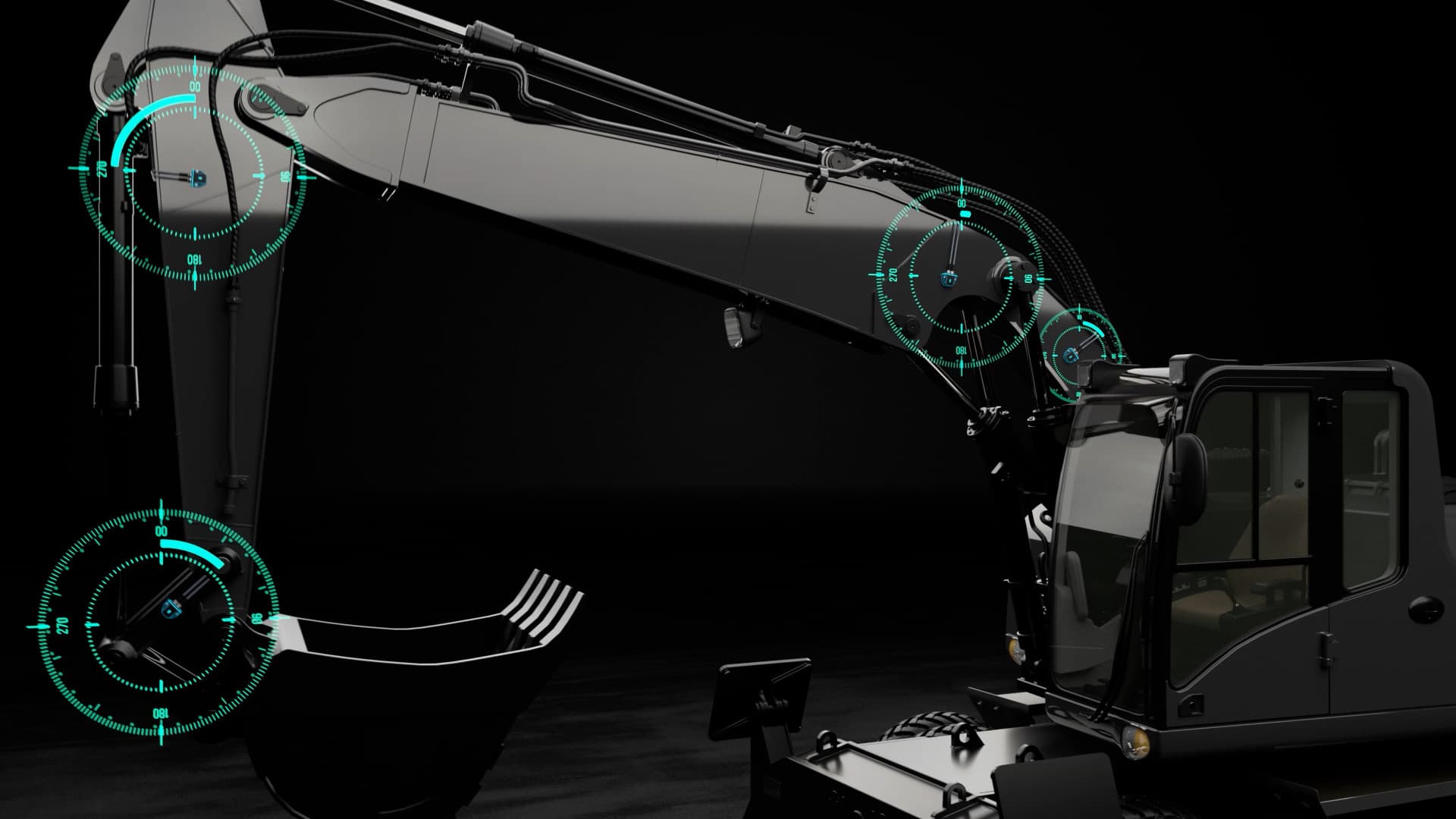

Os sensores monitoram continuamente o ângulo de inclinação de um objeto em relação à gravidade e, portanto, fornecem informações muito importantes para a movimentação e o controle da máquina em operação. Dessa forma, eles possibilitam funções importantes como:

  • Controle de posicionamento da cabine e compensação automática das inclinações
  • Medição de posição e inclinação de peças móveis de veículos/máquinas, como a lança de uma escavadeira
  • Monitoramento e estabilização da inclinação do veículo

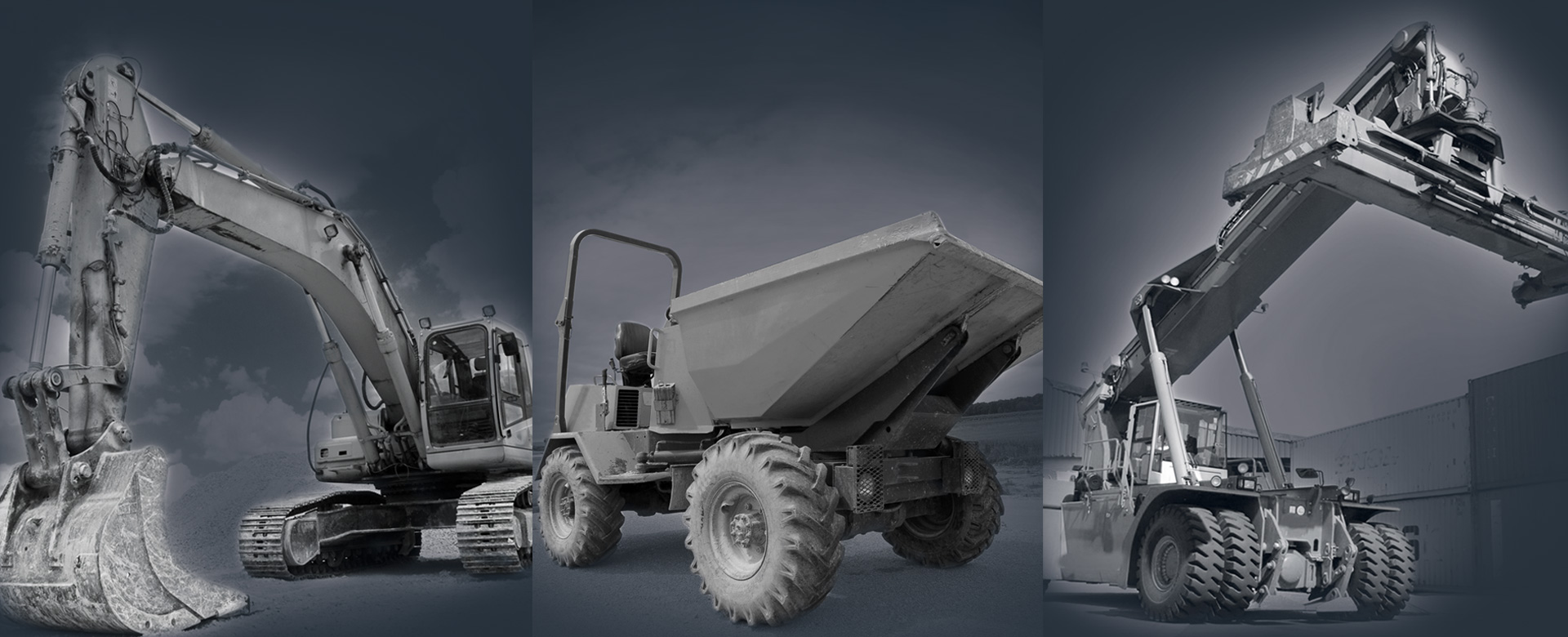

Equipamentos para movimentação de carga

Equipamentos para movimentação de carga

Máquinas agrícolas

Máquinas agrícolas

Máquinas de construção

Máquinas de construção

Tome essa atitude!

e torne o mundo mais seguro e sustentável

Configuração Online

Configure o melhor sensor para sua aplicação

Configure online

Comparação técnica

Download dos dados técnicos N3/N4/N5 & N6/N7

Download

Informações do produto

Maiores informações para download

Download PDF
Sensores de inclinação N6/N7 - elobau

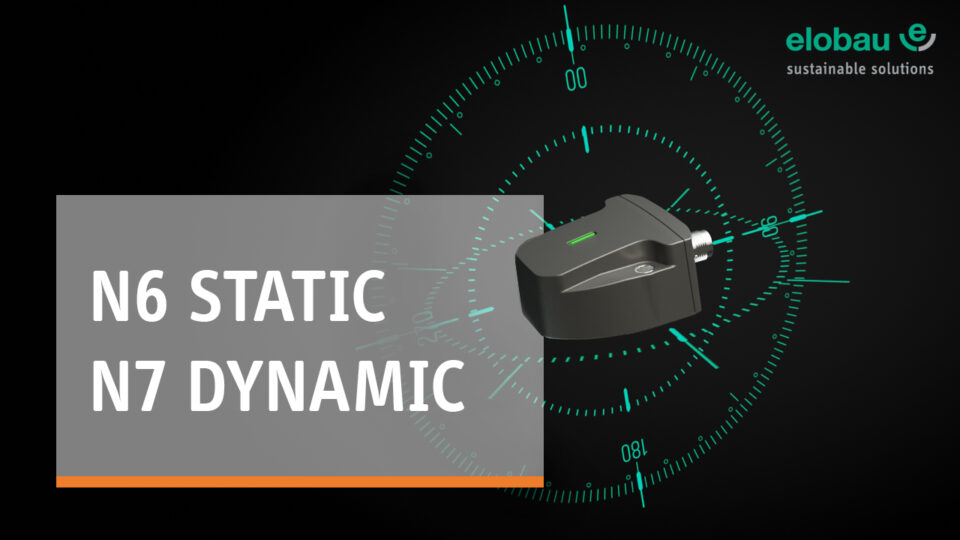

Decida – o sensor perfeito para a sua aplicação

Sensores de inclinação N6/N7 - elobau

O sensor N6 estático proporciona alta precisão na medição em operações estáticas ou quando o veículo se movimenta muito lentamente → tecnologia MEMS

Sensores de inclinação N6/N7 - elobau

O sensor N7 dinâmico torna a medição de alta precisão possível mesmo em caso de movimentos bruscos, vibrações ou choques → tecnologia MEMS + Fusão de Sensores (Filtro de Kalman)

Sensores de inclinação N6/N7 - elobau

Tecnologia MEMS: robusto e compacto – maior precisão

O N6 estático e o N7 dinâmico usam a tecnologia MEMS (sistemas microeletromecânicos) –  componentes microscópicos que integram elementos mecânicos e eletrônicos em um pequeno chip. Qualquer movimento ou desvio no posicionamento é registrado com alta precisão e leva a uma mudança no sinal de saída, indicando o real o ângulo de inclinação.

Fusão de Sensores: sinais claros mesmo sob impactos e vibrações

Em operações com impacto ou movimentos bruscos, um sensor comum não tem muita precisão. Para tais operações, nós equipamos nosso N7 com a tecnologia de Fusão de Sensores – uma combinação extremamente responsiva de acelerômetro e giroscópio.

Para calcular a inclinação corretamente, as medições de ambos os componentes são mescladas e todo e qualquer erro é corrigido e filtrado. Para isso utilizamos o Filtro de Kalman, um algoritmo baseado em valores de medição e experiência relevantes, que compensa imprecisões e, assim, otimiza a estabilidade do valor medido pelo N7 dinâmico.

Sensores de inclinação N6/N7 - elobau

Um sensor com Fusão de Sensores/Giroscópio reduz significativamente o efeito negativo dos movimentos bruscos e garante o fornecimento de dados de medição muito mais precisos.

Tão preciso quanto necessário, tão econômico quanto possível

A nova geração de sensores de inclinação é sinônimo de precisão e economia sob medida. Sem contar que nem toda aplicação requer o uso do N7 dinâmico equipado com Fusão de Sensores. Para operações estáticas ou com pouca movimentação, a solução mais econômica é o sensor N6 estático – que também oferece medição de inclinação altamente confiável e com menor custo.

Sensores de inclinação N6/N7 - elobau

Flexibilidade: 3 opções de conectores disponíveis

Sensores de inclinação N6/N7 - elobau

N6/N7 com conector Deutsch DT04-08PA

Sensores de inclinação N6/N7 - elobau

N6/N7 com 1 conector M12 5-pol (macho)

Sensores de inclinação N6/N7 - elobau

N6/N7 com 2 conectores M12 5-pol (macho/fêmea)

Sensores de inclinação N6/N7 - elobau

N6 estático e N7 dinâmico – conheça as vantagens

  • Medição precisa e contínua da inclinação de máquinas mobis
  • Design robusto e maior durabilidade: classe de proteção IP67 / IP69K  (ISO 20653)
  • Para diferente requisitos, flexibilidade na escolha do conector:
    Deutsch DT04-08PA / 1x M12 5-pin (macho) / 2x M12 5-pin (macho/fêmea)
  • Sistema modular inteligente
  • Tempo de instalação reduzido em 30% em comparação aos sensores já existentes
  • Sustentabilidade garantida devido à produção neutra em carbono

Principais diferenças entre os sensores N7 e N6

  • Sinal de saída do N7 – CANopen, SAE J1939
  • Sinal de saída do N6 – 4-20mA, 0.5-4.5V, comutação, CANopen, SAE J1939
  • O acesso a dados brutos do acelerômetro e giroscópio ampliam o leque de aplicação do N7
