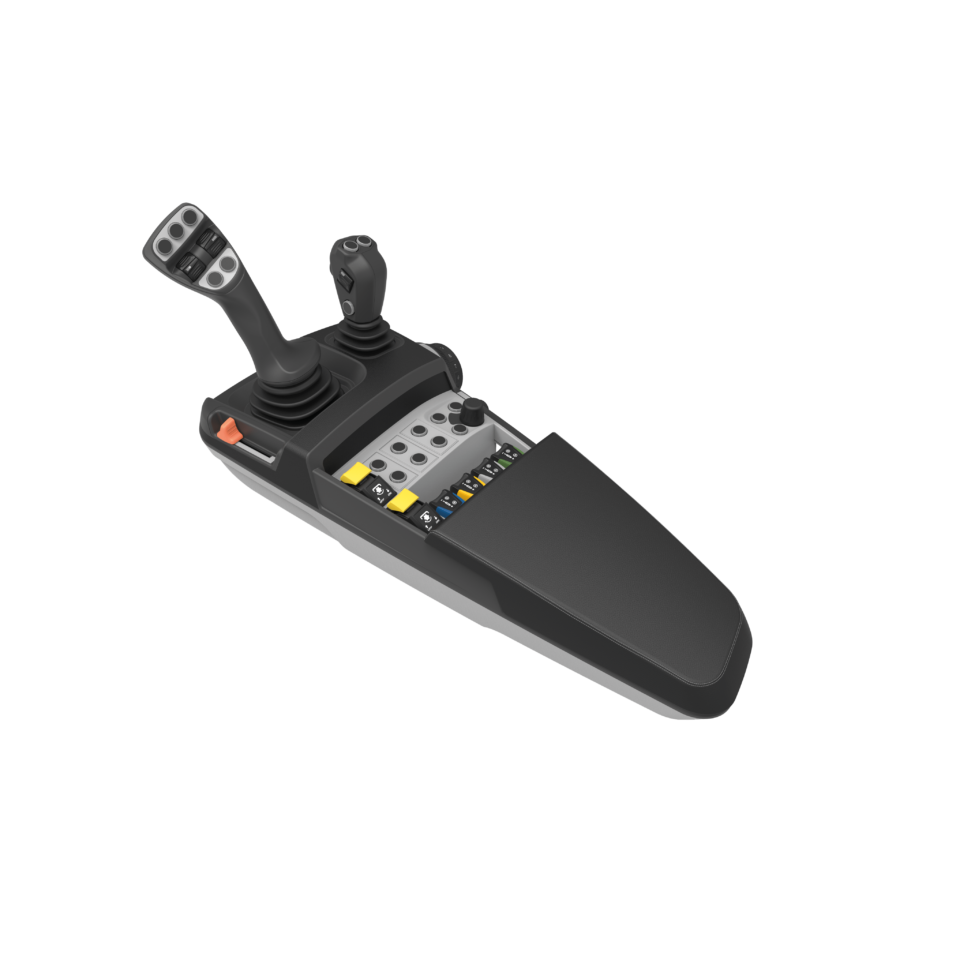

Console modular 225MA Midi

Console modular 225MA Midi

  • Sustentável: 75% da matéria-prima (plástico) utilizados são biodegradáveis
  • Segurança: Nível de segurança AgPL c (ISO 25119)
  • Prático: Compartimento com entrada USB para conexão de smartphones
  • Conformidade com os padrões: Em conformidade com as normas europeias Regulamento Mãe EU 167/2013
  • Plug & Play: CAN bus (SAE J1939)
  • Claramente projetado: cores, símbolos, iluminação funcional e noturna

Tecnologia de ponta e design ergonômico são requisitos básicos exigidos pelos fabricantes de máquinas móbil há muitos anos. A elobau coloca à disposição de nossos clientes o 225MA midi, um console para controle de operação configurável e multifuncional.  Todo nosso know-how e experiência nas áreas de funcionalidade, ergonomia e design à sua disposição.

1 2 3

Você no controle: o console de controle de operacional que se adapta à sua máquina

Joysticks e acelerador eletrônico

  • 1Joystick robusto

    O joystick utilizado neste console foi desenvolvido para aplicações severas e dispõe de várias opções de comando de atuação. Você pode optar por não-detente/detente nos finais de curso, freio de fricção, atuação em um eixo ou dois eixos – com este joystick você pode realizar todas as funções de sua máquina.

    O design ergonômico da empunhadura deste joystick foi projetado para atuação com a mão direita proporcionando menor fadiga ao operador. Os botões de acionamento e os botões giratórios podem ser fornecidos com iluminação noturna. Os botões estão disponíveis em várias cores e símbolos e o botão giratório também pode ser colorido. Isto proporciona um controle eficiente e confiável de todas as funções da máquina.

    Podemos oferecer ainda na empunhadura um sensor de detecção de presença capacitiva para evitar o acionamento involuntário do joystick. O sinal de saída do joystick redundante (dois canais de sinais analógicos) combinado com a função Namur dos botões de acionamento, garantem que nível de segurança AgPL c seja atingido. Oferecemos uma eletrônica extremamente durável e confiável, graças à aplicação da tecnologia de sensores de efeito “Hall” utilizada em nossos joysticks , botões de acionamento e botões giratórios.

    A combinação de joysticks robustos e uma alavanca multifuncional é ideal para executar funções complexas em seu equipamento de forma simples, eficiente e confiável.

    + Saiba mais - Fechar
  • 2Joystick compacto com nossa nova alavanca

    Nossa nova alavanca multifuncional proporciona uma operação sem fadiga e é uma combinação única de funcionalidade e ergonomia.

    Nosso joystick pode ser configurado com até seis botões de acionamento ou com quatro botões de acionamento e um botão giratório, garantindo a operação precisa da pá carregadeira frontal e outras funções hidráulicas. Todos os elementos operacionais podem, obviamente, ser configurados individualmente com este joystick, além de oferecer o nível de segurança AgPL c.

    + Saiba mais - Fechar
  • 3Acelerador eletrônico

    O acelerador eletrônico é projetado para controlar a rotação do motor. Simbologias estão disponíveis para facilitar a identificação dos comandos. Caso o equipamento não necessite da função “acelerador eletrônico”, o cliente pode optar por montar três botões de acionamento no lugar do acelerador.

1 2 3 4 5

Módulo da unidade operacional

  • 1Botões de acionamento

    Os botões de acionamento podem comandar diversas funções como tração, bloqueio do diferencial, entre outras. Graças à tecnologia de sensores de efeito “Hall”, os botões são extremamente duráveis.

    Os botões estão disponíveis em várias cores e símbolos. A impressão dos símbolos são altamente resistentes à abrasão e oferecem iluminação funcional e iluminação noturna.

    + Saiba mais - Fechar
  • 2Encoders

    O encoder é ideal para navegar no menu de controle do display.

  • 3BotãoTO

    Botão para ligar ou desligar a tomada de força (PTO) com segurança.

    O  botão para acionamento da tomada de força PTO só pode ser ligado destravando intencionalmente o botão, proporcionando uma segurança adicional à esta função. Ele está disponível com iluminação de funcionamento e iluminação noturna bem como com símbolos claros e em conformidade com os padrões.

    + Saiba mais - Fechar
  • 4Joysticks tipo "fingertip"

    Os joysticks de eixo único foram projetados com atuadores angulares e um descanso de dedo de toque suave para o máximo conforto operacional e facilidade de uso.

    Os joysticks podem ser fornecidos com cores e símbolos individuais para cada função, indicando claramente ao operador cada função do equipamento. Os joysticks tipo fingertips são ideais para operar dispositivos de controle hidráulico.

    + Saiba mais - Fechar
  • 5Módulo da unidade operacional plano

    O console modular é altamente personalizável de acordo com as necessidades do cliente, permitindo que vários módulos sejam acrescentados ou excluídos do console.

    Por exemplo, caso seu equipamento não necessite dos joysticks de eixo único, o mesmo pode ser personalizado com outros quatro botões de acionamento adicionais no lugar dos joysticks.

Módulo do apoio de braço e compartimento de armazenamento 1 2

Módulo do apoio de braço e compartimento de armazenamento

  • 1Apoio de braços

    O apoio de braço é acolchoado, visando maior conforto ao operador, coberto com couro de maçã produzido organicamente, é ecológico e de alta qualidade. Este material é tão resistente à abrasão quanto os tecidos quimicamente produzidos e portanto é livre de plastificantes nocivos.



  • 2Compartimento de armazenamento sob o apoio do braço

    O compartimento de armazenamento contém ainda mais elementos operacionais para funções adicionais.

    É possível adicionar até quatro botões de acionamento e até três potenciômetros, assim como uma entrada USB para carregamento de smartphones. Na extremidade traseira desse compartimento é fornecida uma abertura de cabo para permitir que um smartphone seja posicionado em um suporte no campo de visão do operador que pode ser carregado simultaneamente.

    + Saiba mais - Fechar
1 2

Módulo de controle de implementos agrícolas

  • 1Hitchwheel

    O engate é usado, por exemplo, para ajustar a profundidade de trabalho do sistema hidráulico traseiro (EHR) ou funções semelhantes. As inserções estão disponíveis para rotulagem clara das funções com símbolos compatíveis com os padrões.

  • 2Potenciômetro

    Um potenciômetro adicional pode ser usado, por exemplo, para o controle de posição dos implementos agrícolas.

1

Conectores

  • 1Conectores

    Conexão confortável e direta através de fichas integradas na caixa. Por padrão, os sinais de todos os controles convergem na placa-mãe no apoio de braço e são comunicados externamente por meio de um barramento CAN por meio de um Tyco Junior Power Timer de 6 pinos.



    O apoio de braço pode ser equipado com dois conectores adicionais do mesmo modelo. Um conector de 12 e outro de 15 pólos. Os sinais de saída, tais como a função de acionamento da caixa PTO, podem desta forma, opcionalmente, ser conectados diretamente.

    + Saiba mais - Fechar

Desenho técnico

1/4
225ma-midi_03-11-2020
Tela cheia
1/4
2/4
225MA-midi_02_11-2018
Tela cheia
2/4
3/4
225MA-midi_03_11-2018
Tela cheia
3/4
4/4
225ma_midi_technical_drawing_03_11_2020_NEU
Tela cheia
4/4

Article characteristics

  • Attribute
  • 225MA...
  • Attribute
  • Polarity reversal protection
  • EMC immunity (Norm)
  • EMC emission (Norm)
  • Operating voltage min.
  • Operating voltage max.
  • Current consumption
  • Short-circuit resistance to GND
  • Short-circuit resistance to supply
  • Fieldbus system
  • Protocol
  • Node ID / Source Address
  • Transmitting cycle
  • Bus terminating resistor
  • Baud rate
Attribute225MA...
Bestellung
Polarity reversal protection yes
EMC immunity (Norm) EN ISO 14982:2009
EMC emission (Norm) EN ISO 14982:2009
Operating voltage min. 9 V DC
Operating voltage max. 33 V DC
Current consumption 5000 mA
Short-circuit resistance to GND yes
Short-circuit resistance to supply no
Fieldbus system CAN
Protocol J1939
Node ID / Source Address Variable/adjustable
Transmitting cycle Variable/adjustable ms
Bus terminating resistor no
Baud rate 250
500 kBaud
  • Attribute
  • 225MA...
  • Attribute
  • Housing colour
Attribute225MA...
Bestellung
Housing colour Upper shell Black grey RAL7021, lower shell Mouse grey RAL7005
  • Attribute
  • 225MA...
  • Attribute
  • Housing material
Attribute225MA...
Bestellung
Housing material PA610GF30
  • Attribute
  • 225MA...
  • Attribute
  • Protection class, mechanical
  • Protection class, electronic
  • Operating temperature min.
  • Max. operating temperature
  • Min. storage temperature
  • Max. storage temperature
Attribute225MA...
Bestellung
Protection class, mechanical IP44 ISO 20653
Protection class, electronic IP53 ISO 20653
Operating temperature min. -25 °C
Max. operating temperature 85 °C
Min. storage temperature -40 °C
Max. storage temperature 85 °C
  • Attribute
  • 225MA...
  • Attribute
  • Mounting type
  • Thread
Attribute225MA...
Bestellung
Mounting type screwed
Thread M6
  • Attribute
  • 225MA...
  • Attribute
  • Connector type
Attribute225MA...
Bestellung
Connector type AMP Junior Power Timer
Downloads
Product flyer MA225 midi Modular Armrest pdf 1 MB
Manual 225MA midi Modular Armrest pdf 3 MB
