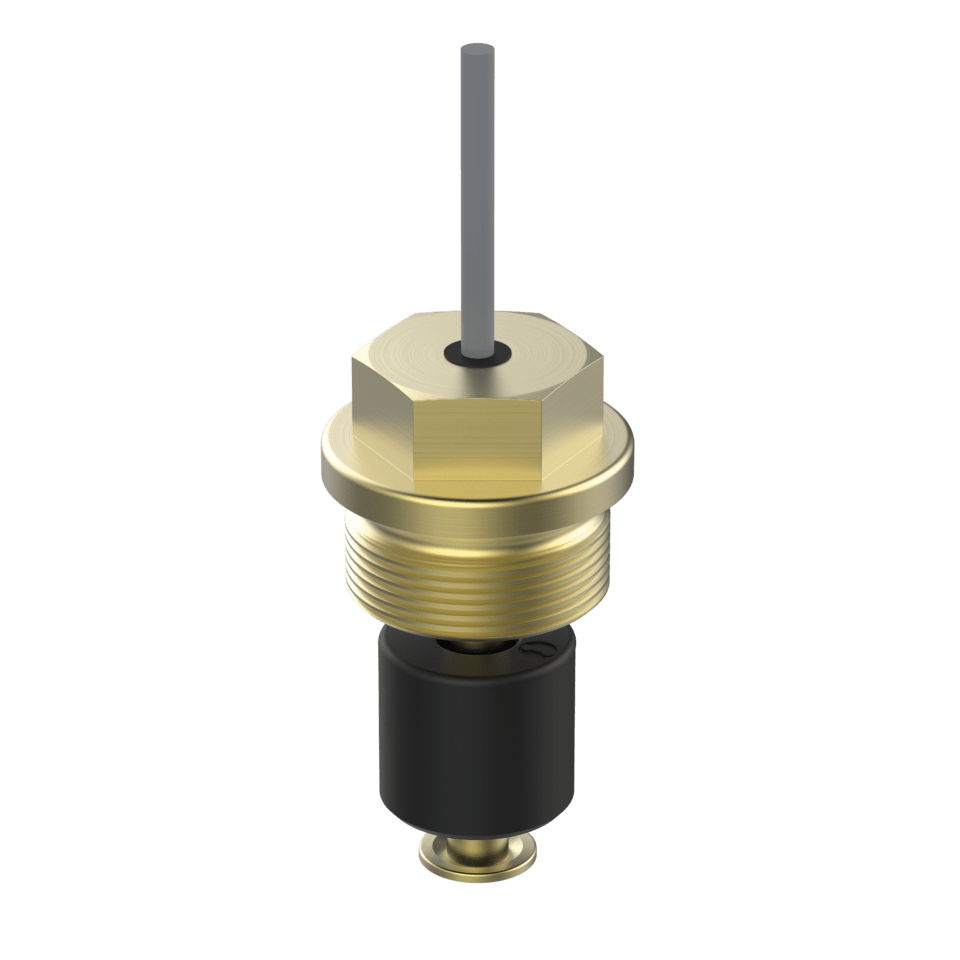

Détecteur de niveau miniature 204B.7

Détecteur de niveau miniature 204B.7

Caractéristiques du produit

  • Mesure de niveau basée sur un contact Reed
  • Raccord G 1″
  • Matériau : boîtier laiton / flotteur NBR
  • Tension de commutation max. 48 V
  • Contacts : NO, NF, inverseur
  • Un point de commutation par défaut
  • Plage de température de -25 °C à +80 °C
  • Indice de protection IP67

Le détecteur de niveau miniature 204B.7 est notamment utilisé pour la surveillance des réservoirs dans les imprimantes industrielles.

Chez elobau, vous définissez les standards. Le configurateur vous aide à spécifier le bon détecteur de niveau miniature.

Dessin technique

Photo 1/2
Photo 1/2
plein écran
Photo 2/2
Photo 2/2
plein écran

caractéristiques des articles

Choix de la caractéristique:
  • Attributs
  • 204B17
  • 204B27
  • 204B37
  • Attributs
  • Tension de commutation max.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Type de contact
  • Signal de sortie
  • Technologie
  • Fonction du point de commutation
  • Changement de la fonction de commutation en tournant le flotteu
Attributs 204B17 204B27 204B37
Bestellung
Tension de commutation max. 48 V DC
Tension de commutation max. 48 V AC
Courant de commutation max. 0,5 A 0,3 A
Puissance de commutation max. 10 W 3 W
Type de contact 1A 1B 1C
Signal de sortie numérique
Technologie Reed
Fonction du point de commutation Niveau de fluide descendant
Changement de la fonction de commutation en tournant le flotteu non
  • Attributs
  • 204B17
  • 204B27
  • 204B37
  • Attributs
  • Densité minimale recommandée du milieu
  • Diamètre du flotteur
  • Version
Attributs 204B17 204B27 204B37
Bestellung
Densité minimale recommandée du milieu 0,65 g/cm^3
Diamètre du flotteur 25 mm
Version Droit
  • Attributs
  • 204B17
  • 204B27
  • 204B37
  • Attributs
  • Matériau du boîtier
  • Matériau du flotteur
  • Matériau du tube vertical
  • Matériau des câbles
Attributs 204B17 204B27 204B37
Bestellung
Matériau du boîtier Ms
Matériau du flotteur Buna
Matériau du tube vertical Ms
Matériau des câbles PVC
  • Attributs
  • 204B17
  • 204B27
  • 204B37
  • Attributs
  • Température de service min.
  • Température de service max.
  • Résistance à la pression
  • Indice de protection en dehors du récipient
  • Indice de protection à l'intérieur du récipient
Attributs 204B17 204B27 204B37
Bestellung
Température de service min. -25 °C
Température de service max. 80 °C
Résistance à la pression 3 bar
Indice de protection en dehors du récipient IP67 DIN EN 60529
Indice de protection à l'intérieur du récipient IP68 DIN EN 60529
  • Attributs
  • 204B17
  • 204B27
  • 204B37
  • Attributs
  • Montage
  • Type de fixation
  • Filetage
  • Diamètre du tube vertical
  • Longueur du tube vertical
  • Orifice de montage
  • Couple de serrage
Attributs 204B17 204B27 204B37
Bestellung
Montage de l'extérieur de l'intérieur
Type de fixation Filetage
Filetage G 1
Diamètre du tube vertical 8 mm
Longueur du tube vertical 56 mm
Orifice de montage G 1
Couple de serrage 50 N m
  • Attributs
  • 204B17
  • 204B27
  • 204B37
  • Attributs
  • Type de connecteur
  • Longueur de câble
Attributs 204B17 204B27 204B37
Bestellung
Type de connecteur -
Longueur de câble 1 m
