Détecteur de sécurité 165

Disponible sur elostore

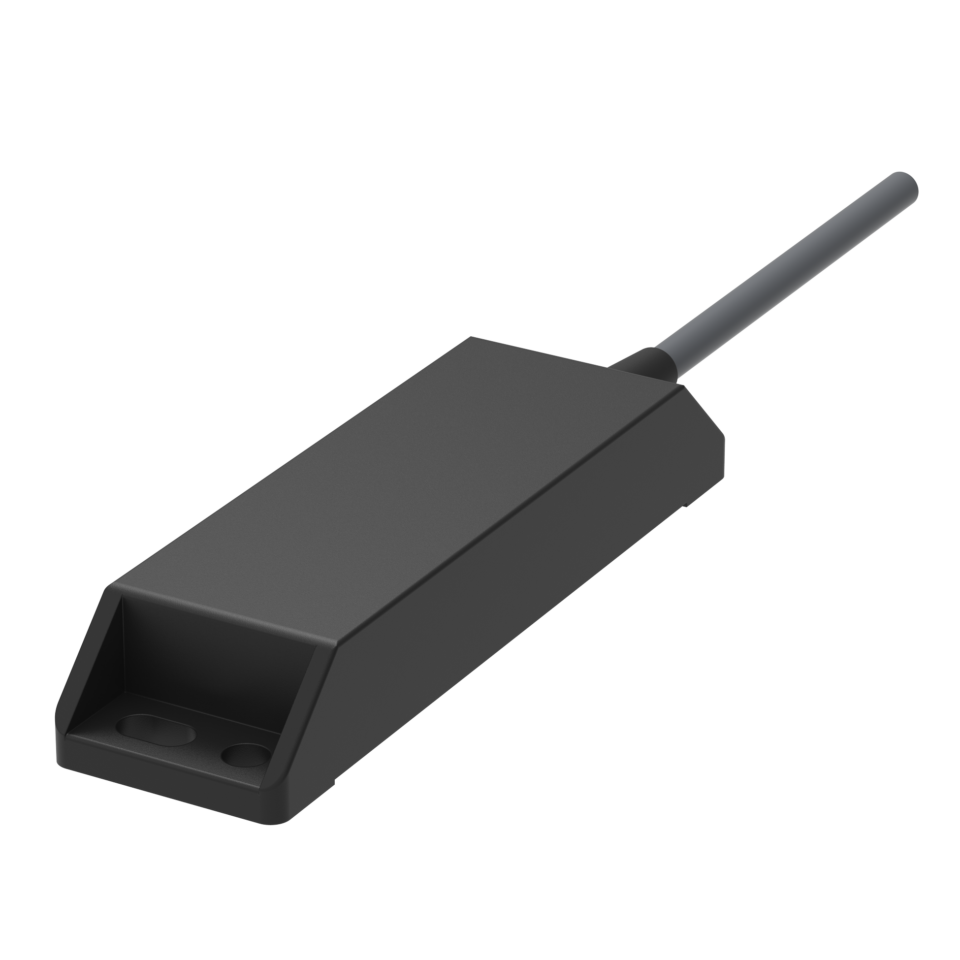

Détecteur de sécurité 165

Disponible sur elostore
  • Les capteurs peuvent être associés à différents actionneurs (standard ou renforcé) pour des distance de commutation adaptée à l’application
  • raccordement variable grâce à la sortie de câble et connecteur de boîtier M8
  • Diagnostic simple grâce à une LED en option et un contact de contrôle
  • Les trous oblongs permettent un alignement facile

Les portes de protection, les capots ou les couvercles peuvent être surveillés en toute sécurité grâce aux capteurs sans contact et donc sans usure, en combinaison avec l’unité de contrôle de sécurité elobau appropriée. Les capteurs de sécurité magnétiques sont particulièrement convaincants pour la surveillance des portes de protection des machines agroalimentaires grâce à leur montage invisible derrière l’acier inoxydable.

Le grand nombre de variantes chez elobau offre des solutions pour presque toutes les applications.

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/3
Détecteur de sécurité 165 - elobau
Plein écran
1/3
2/3
Détecteur de sécurité 165 - elobau
Plein écran
2/3
3/3
Détecteur de sécurité 165 - elobau
Plein écran
3/3

Caractéristiques des articles

  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Couleur du boîtier
  • Type de câble
  • Couleur de câble
  • Maintien existant
  • Position de montage
  • Homologation selon
  • Marquage CE
  • Type de contact
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Couleur du boîtier schwarz schwarz Gelb
Type de câble LiYY 4x0,25 LiYY 4x0,25 LiYY 4x0,25 LiYY 6x0,23 LiYY 4x0,25 LiYY 4x0,25
Couleur de câble grau grau grau schwarz grau grau
Maintien existant non non
Position de montage Au choix Au choix
Homologation selon ETL CE CE ETL
Marquage CE oui oui
Type de contact NO/NF NO/NO NO/NF/NO (contact de contrôle) NO/NO NO/NF
  • Caractéristiques électriques
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Caractéristiques électriques
  • Tension de commutation min.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Fréquence de commutation
  • Distance de connexion de sécurité (Sao)
  • Distance de déconnexion de sécurité (Sar)
  • Distance de connexion min. (S0 min.)
  • Affichage à LED
  • Actionnement
  • Principe de commutation
  • Résistance série
  • Technologie
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Tension de commutation min. 19,2 V DC
Tension de commutation max. 28,8 V DC 28,8 V DC
Courant de commutation max. 0,1 A 0,02 A 0,1 A 0,1 A
Puissance de commutation max. 3 W
Fréquence de commutation 5 Hz 5 Hz
Distance de connexion de sécurité (Sao) 3 mm 4 mm 5 mm 3 mm
Distance de déconnexion de sécurité (Sar) 16 mm 17 mm 16 mm
Distance de connexion min. (S0 min.) 0,5 mm 0,5 mm
Affichage à LED Non à 1 couleur Non à 1 couleur Non
Actionnement frontal latéral frontal voir dessin technique latéral voir dessin technique frontal
Principe de commutation magnétique magnétique
Résistance série 22 Ohm 22 Ohm 22 Ohm
Technologie Reed Reed
  • Caractéristiques de sécurité
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Caractéristiques de sécurité
  • Codage selon EN ISO 14119
  • B10d selon EN ISO 13849-1
  • Type de construction selon EN ISO 14119
  • Durée de vie en années
  • Structure selon EN ISO 13849-1
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Codage selon EN ISO 14119 Faible Faible
B10d selon EN ISO 13849-1 20000000 20000000
Type de construction selon EN ISO 14119 4 4 4
Durée de vie en années 20 a 20 a
Structure selon EN ISO 13849-1 À deux canaux À deux canaux
  • Caractéristiques mécaniques
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Caractéristiques mécaniques
  • Forme du boîtier
  • Dimensions
  • Zone libre
  • Écart de montage minimum (entre 2 détecteurs)
  • Encastrement non noyé
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Forme du boîtier cuboïde rectangulaire cuboïde
Dimensions 88x25x14 88x25x14
Zone libre 20 mm 20 mm
Écart de montage minimum (entre 2 détecteurs) 50 mm 50 mm
Encastrement non noyé non non
  • Informations sur les matériaux
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Informations sur les matériaux
  • Matériau du boîtier
  • Matériau des câbles
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Matériau du boîtier PBT PBT
Matériau des câbles PVC PVC PVC PVC PVC PVC
  • Conditions ambiantes
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Conditions ambiantes
  • Indice de protection
  • Indice de protection connecteur
  • Température de service min.
  • Température de service max.
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
  • Résistance aux chocs (Norme)
  • Résistance aux vibrations (Norme)
  • Température de stockage min.
  • Température de stockage max.
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Indice de protection IP67 DIN EN 60529 IP67 / IP69K DIN EN 60529 IP67 DIN EN 60529 IP67 / IP69K DIN EN 60529 IP67 DIN EN 60529
Indice de protection connecteur IP65 DIN EN 60529
Température de service min. -25 °C -25 °C -25 °C
Température de service max. 75 °C 100 °C 75 °C
Plage de température min. câble mobile -5 °C -5 °C -5 °C -10 °C -5 °C -5 °C
Plage de température max. câble mobile 70 °C 70 °C 70 °C 105 °C 70 °C 70 °C
Plage de température min. câble posé fixe -25 °C -25 °C -25 °C -30 °C -25 °C -25 °C
Plage de température max. câble posé fixe 70 °C 70 °C 70 °C 105 °C 70 °C 70 °C
Résistance aux chocs (Norme) 30g / 11ms 30g / 11ms
Résistance aux vibrations (Norme) 10 - 55Hz 10 - 55Hz
Température de stockage min. -25 °C -25 °C
Température de stockage max. 75 °C 100 °C 75 °C
  • Montage
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Montage
  • Type de fixation
  • Dimensions
  • Couple de serrage pour vis de fixation
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Type de fixation vissé vissé ergot vissé
Dimensions 63 g 76 g 63 g
Couple de serrage pour vis de fixation 2 N m 2 N m
  • Raccordement
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Raccordement
  • Type de connecteur
  • Longueur de câble
  • Nombre de torons
  • Section des fils
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Type de connecteur M8x1 4-polig M8x1 4-polig M8x1 4-polig M8x1 4-polig M8x1 4-polig
Longueur de câble 1 m 1 m 1 m 1 m 1 m 1 m
Nombre de torons 4 4 4 6 4 4
Section des fils 0,25 mm² 0,25 mm² 0,25 mm² 0,23 mm² 0,25 mm² 0,25 mm²
  • Données de fonctionnement
  • 165270
  • 165270A0D
  • 165270AA
  • 165270A0E
  • 165V62
  • 165V62A0D
  • 165570
  • 165562
  • 165V62A0DPC
  • 165V62PC
  • 165270A0DPC
  • 165270PC
  • Données de fonctionnement
  • Actionneurs possibles
Attributs165270165270A0D165270AA165270A0E165V62165V62A0D165570165562165V62A0DPC165V62PC165270A0DPC165270PC
Bestellung
Bestellung
Actionneurs possibles 30426112 / 30426192 (30426112S) 30426112 30426112 / 30426192 (30426112S) 30426112 / 30426112S 30426112 / 30426192 (30426112S) 30426112PC / 30426112SPC
