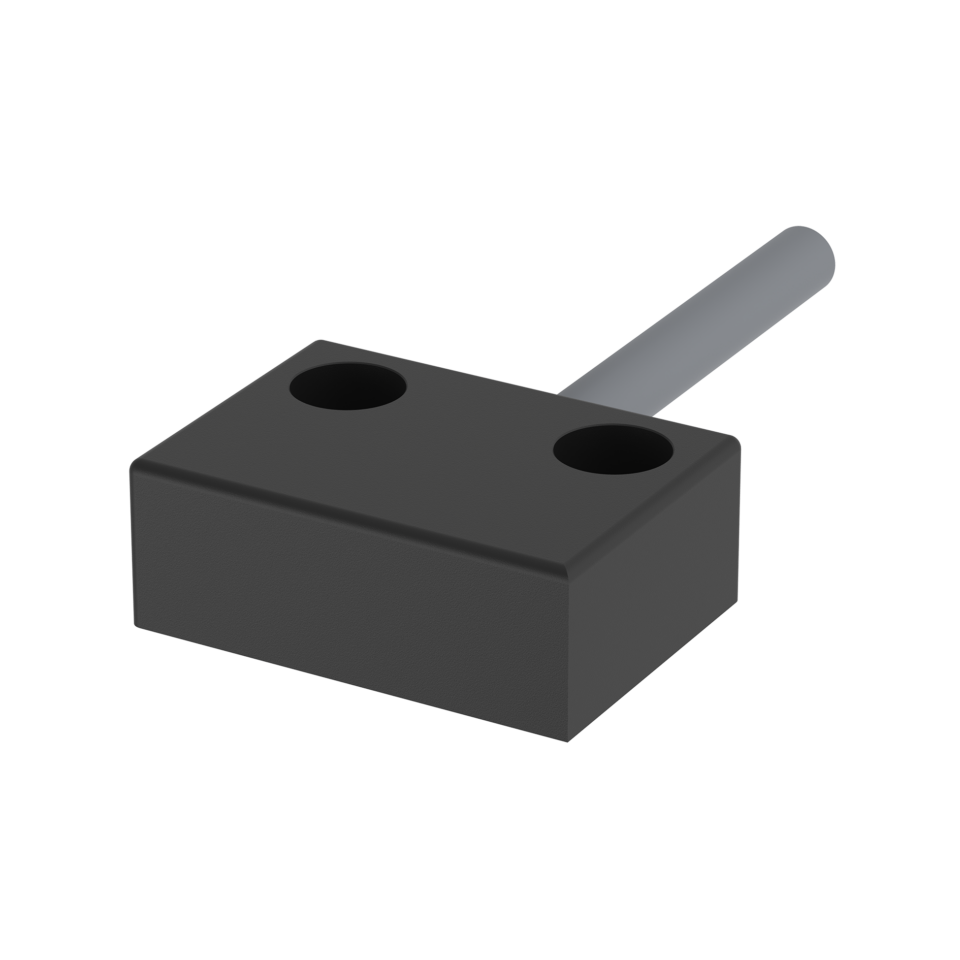

Détecteur de sécurité 153

Disponible sur elostore

Détecteur de sécurité 153

Disponible sur elostore
  • Petit modèle standard pour une installation dans des espaces restreints espaces réduits
  • Capteurs en version standard ou renforcée pour distance de détection adaptée à l’application
  • Raccordement variable grâce à la sortie de câble et connecteur de boîtier M8
  • Diagnostic simple grâce à une LED en option et un contact de contrôle

Les portes de protection, les capots ou les couvercles peuvent être surveillés en toute sécurité grâce aux capteurs sans contact et donc sans usure, en combinaison avec l’unité de contrôle de sécurité elobau appropriée. Les capteurs de sécurité magnétiques sont particulièrement convaincants pour la surveillance des portes de protection des machines agroalimentaires grâce à leur montage invisible derrière l’acier inoxydable.

Le grand nombre de variantes chez elobau offre des solutions pour presque toutes les applications.

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/3
Détecteur de sécurité 153 - elobau
Plein écran
1/3
2/3
Détecteur de sécurité 153 - elobau
Plein écran
2/3
3/3
Détecteur de sécurité 153 - elobau
Plein écran
3/3

Caractéristiques des articles

  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Couleur du boîtier
  • Type de câble
  • Couleur de câble
  • Maintien existant
  • Position de montage
  • Homologation selon
  • Marquage CE
  • Type de contact
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Couleur du boîtier schwarz schwarz Gelb
Type de câble LIYY 4 x 0,25 mm LIYY 4 x 0,25 mm LIYY 4 x 0,25 mm LIYY 4 x 0,25 mm LiYY 6x0,22 (AWG 24) LIYY 4 x 0,25 mm LIYY 4 x 0,25 mm
Couleur de câble schwarz
Maintien existant non non non
Position de montage Au choix
Homologation selon ETL ETL CE ETL CE CE, ETL
Marquage CE oui oui oui
Type de contact NO/NF NO/NF NO/NO NO/NF NO/NO NO/NF/NO (contact de contrôle) NO/NO NO/NF
  • Caractéristiques électriques
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Caractéristiques électriques
  • Tension de commutation min.
  • Tension de commutation max.
  • Courant de commutation max.
  • Courant de commutation max. avec LED
  • Puissance de commutation max.
  • Fréquence de commutation
  • Distance de connexion de sécurité (Sao)
  • Distance de déconnexion de sécurité (Sar)
  • Distance de connexion min. (S0 min.)
  • Affichage à LED
  • Actionnement
  • Principe de commutation
  • Résistance série
  • Technologie
  • Courant de commutation min.
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Tension de commutation min. 0 V DC 19,2 V DC 19,2 V DC 19,2 V DC
Tension de commutation max. 28,8 V DC 28,8 V DC 28,8 V DC
Courant de commutation max. 0,1 A 0,1 A 0,1 A
Courant de commutation max. avec LED 0,01 A 0,01 A 0,01 A 0,01 A
Puissance de commutation max. 3 W
Fréquence de commutation 5 Hz 5 Hz 5 Hz 5 Hz
Distance de connexion de sécurité (Sao) 1 mm 9 mm 3 mm 9 mm 3 mm 8 mm 1 mm 8 mm 4 mm 8 mm 9 mm
Distance de déconnexion de sécurité (Sar) 13 mm 21 mm 10 mm 21 mm 10 mm 17 mm 13 mm 17 mm 16 mm 17 mm 21 mm
Distance de connexion min. (S0 min.) 0,5 mm 0,5 mm 0,5 mm
Affichage à LED Non à 1 couleur Non à 1 couleur Non à 1 couleur Non à 1 couleur Non
Actionnement frontal frontal frontal
Principe de commutation magnétique magnétique magnétique
Résistance série 22 Ohm 22 Ohm 22 Ohm
Technologie Reed Reed Reed
Courant de commutation min. 0 A
  • Caractéristiques de sécurité
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Caractéristiques de sécurité
  • Codage selon EN ISO 14119
  • B10d selon EN ISO 13849-1
  • Type de construction selon EN ISO 14119
  • Durée de vie en années
  • Structure selon EN ISO 13849-1
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Codage selon EN ISO 14119 Faible Faible Faible
B10d selon EN ISO 13849-1 20000000 20000000 20000000
Type de construction selon EN ISO 14119 4 4 4
Durée de vie en années 20 a 20 a 20 a
Structure selon EN ISO 13849-1 À deux canaux À deux canaux À deux canaux
  • Caractéristiques mécaniques
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Caractéristiques mécaniques
  • Forme du boîtier
  • Dimensions
  • Écart de montage minimum (entre 2 détecteurs)
  • Encastrement non noyé
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Forme du boîtier cuboïde cuboïde cuboïde cuboïde
Dimensions 36x26x13 36x26x13 36x26x13
Écart de montage minimum (entre 2 détecteurs) 50 mm
Encastrement non noyé oui oui oui
  • Informations sur les matériaux
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Informations sur les matériaux
  • Matériau du boîtier
  • Matériau des câbles
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Matériau du boîtier PBT PBT PBT
Matériau des câbles PVC PVC PVC PVC PVC PVC
  • Conditions ambiantes
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Conditions ambiantes
  • Indice de protection
  • Indice de protection connecteur
  • Température de service min.
  • Température de service max.
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
  • Température de stockage min.
  • Température de stockage max.
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Indice de protection IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529
Indice de protection connecteur IP65 DIN EN 60529
Température de service min. -25 °C -25 °C -25 °C -25 °C
Température de service max. 75 °C 75 °C 100 °C 75 °C 75 °C
Plage de température min. câble mobile -10 °C
Plage de température max. câble mobile 105 °C
Plage de température min. câble posé fixe -30 °C
Plage de température max. câble posé fixe 105 °C
Température de stockage min. -25 °C -25 °C -25 °C -25 °C
Température de stockage max. 75 °C 75 °C 75 °C 75 °C
  • Montage
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Montage
  • Type de fixation
  • Actionneurs possibles
  • Orifice de montage
  • Dimensions
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Type de fixation vissé par le haut vissé par le haut vissé par le haut
Actionneurs possibles 30428112A , 30428102A 30428112S , 30428102S 30428112S 30428112B, 30428102B 30428102BS , 30428112BS 30428112A 30428102BS , 30428112BS 30428112A 30428112BSPC 30428112SPC
Orifice de montage 4.5mm 4.5mm 4.5mm
Dimensions 56 g 56 g
  • Raccordement
  • 153270
  • 153270AA
  • 153270A0E
  • 153270S
  • 153270SA0D
  • 153V62
  • 153270SA
  • 153V62A0D
  • 153V62SHD
  • 153270A0D
  • 153V62S
  • 153570AA
  • 153V62SHDPC
  • 153V62SPC
  • 153270SA0DPC
  • 153270SPC
  • Raccordement
  • Type de connecteur
  • Longueur de câble
  • Nombre de torons
  • Section des fils
Attributs153270153270AA153270A0E153270S153270SA0D153V62153270SA153V62A0D153V62SHD153270A0D153V62S153570AA153V62SHDPC153V62SPC153270SA0DPC153270SPC
Bestellung
Bestellung
Type de connecteur M8x1 4-polig M8x1 4-polig M8x1 4-polig M8x1 4-polig M8x1 4-polig
Longueur de câble 1 m 1 m 1 m 1 m 1 m 1 m
Nombre de torons 4 4 6 4
Section des fils 0,25 mm² 0,25 mm² 0,23 mm² 0,25 mm²
