Dessin technique
Caractéristiques des articles
- Caractéristiques électriques
- Tension de commutation min.
- Tension de commutation max.
- Courant de commutation max.
- Puissance de commutation max.
- Fréquence de commutation
- Distance de connexion de sécurité (Sao)
- Distance de déconnexion de sécurité (Sar)
- Distance de connexion min. (S0 min.)
- Affichage à LED
- Actionnement
- Principe de commutation
- Résistance série
- Technologie
- Type de contact
- Degré de pollution
- Indice de protection
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Tension de commutation min. | 19,2 V DC | |||
Tension de commutation max. | 28,8 V DC | |||
Courant de commutation max. | 0,1 A | |||
Puissance de commutation max. | 3 W | – | 3 W | |
Fréquence de commutation | 5 Hz | – | 5 Hz | |

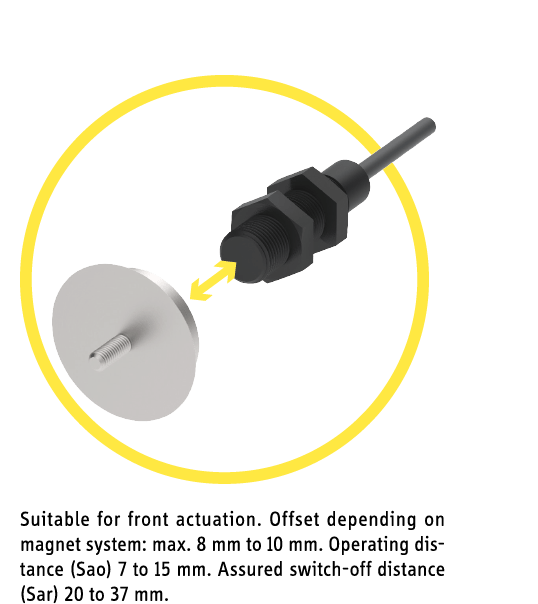

Distance de connexion de sécurité (Sao) | 7 mm | 15 mm | 20 mm | 15 mm |
Distance de déconnexion de sécurité (Sar) | 20 mm | 37 mm | 40 mm | 37 mm |
Distance de connexion min. (S0 min.) | 0,5 mm | |||
Affichage à LED | Non | |||
Actionnement | frontal | |||
Principe de commutation | magnétique | |||
Résistance série | 22 Ohm | |||
Technologie | Reed | |||
Type de contact | NO/NO | NO/NF | ||
Degré de pollution | 3 | – | 3 | |
Indice de protection | III | – | III |
- Caractéristiques de sécurité
- Codage selon EN ISO 14119
- B10d selon EN ISO 13849-1
- Type de construction selon EN ISO 14119
- Durée de vie en années
- Structure selon EN ISO 13849-1
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Codage selon EN ISO 14119 | Faible | |||
B10d selon EN ISO 13849-1 | 20000000 | |||
Type de construction selon EN ISO 14119 | 3 | 4 | 3 | |
Durée de vie en années | 20 a | |||
Structure selon EN ISO 13849-1 | À deux canaux |
- Caractéristiques mécaniques
- Forme du boîtier
- Dimensions
- Encastrement non noyé
- Maintien existant
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||

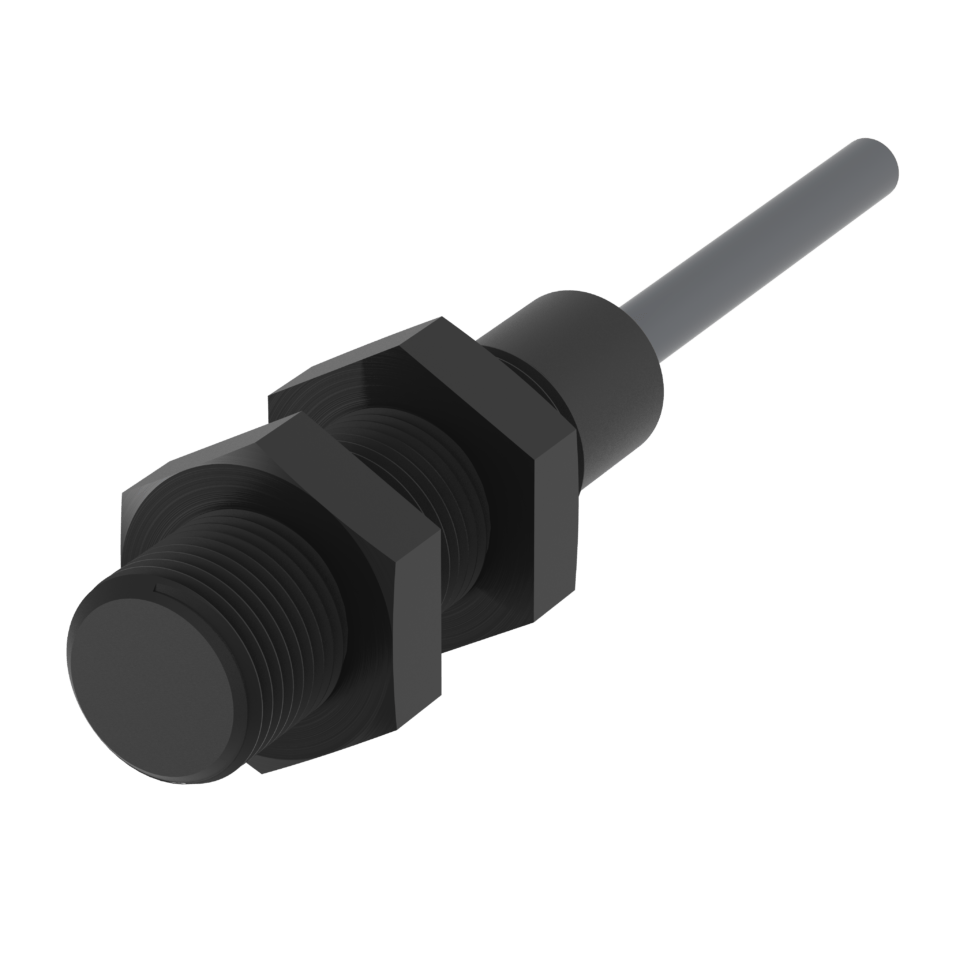

Forme du boîtier | cylindrique | |||
Dimensions | M12 x 46 mm | |||
Encastrement non noyé | oui | |||
Maintien existant | non |
- Informations sur les matériaux
- Matériau du boîtier
- Matériau des câbles
- Matériau des écrous
- Couleur du boîtier
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Matériau du boîtier | PBT | |||
Matériau des câbles | PVC | |||
Matériau des écrous | PBT | – | PBT | |
Couleur du boîtier | schwarz |
- Conditions ambiantes
- Indice de protection
- Indice de protection connecteur
- Température de service min.
- Température de service max.
- Plage de température min. câble mobile
- Plage de température max. câble mobile
- Plage de température min. câble posé fixe
- Plage de température max. câble posé fixe
- Résistance aux chocs (Norme)
- Résistance aux vibrations (Norme)
- Température de stockage min.
- Température de stockage max.
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Indice de protection | IP67 / IP69K DIN EN 60529 | IP67 DIN EN 60529 | ||
Indice de protection connecteur | – | IP67 DIN EN 60529 (übersetzen) - IP65 DIN EN 60529 (übersetzen) | – | |
Température de service min. | -25 °C | |||
Température de service max. | 75 °C | |||
Plage de température min. câble mobile | -5 °C | -25 °C | – | -5 °C |
Plage de température max. câble mobile | 70 °C | 90 °C | – | 70 °C |
Plage de température min. câble posé fixe | -25 °C | – | -25 °C | |
Plage de température max. câble posé fixe | 70 °C | 90 °C | – | 70 °C |
Résistance aux chocs (Norme) | 30g / 11ms | – | 30g / 11ms | |
Résistance aux vibrations (Norme) | 10 - 55Hz | – | 10 - 55Hz | |
Température de stockage min. | -25 °C | |||
Température de stockage max. | 75 °C |
- Montage
- Type de fixation
- Filetage
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Type de fixation | Écrou de fixation | |||
Filetage | M12 |
- Raccordement
- Type de connecteur
- Longueur de câble
- Nombre de torons
- Section des fils
- Type de câble
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Type de connecteur | – | M8x1 - 4 polig | – | |
Longueur de câble | 1 m | 0,1 m | 1 m | |
Nombre de torons | 4 | |||
Section des fils | 0,25 mm² | |||
Type de câble | – | LIYY 4 x 0,25 mm | – |
- Homologations
- Marquage CE
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Marquage CE | oui |
- Données de fonctionnement
- Actionneurs possibles
Attributs | 122V62 | 12227102 | 122270 | 122271 |
---|---|---|---|---|
Bestellung | ||||
Actionneurs possibles | 324795 | 300785 | – | 300785 |
