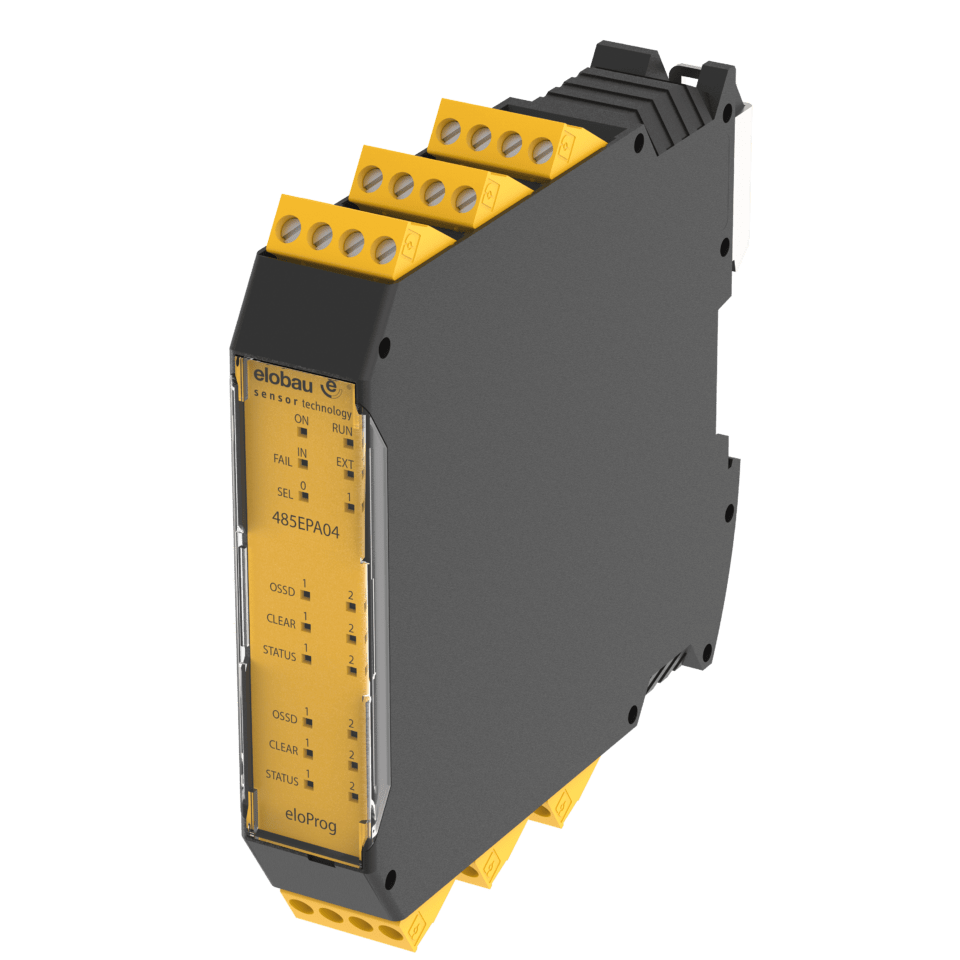

Extension de sortie eloProg 485EPA

Extension de sortie eloProg 485EPA

  • Jusqu’à 4 sorties à semi-conducteurs redondantes de sécurité
  • Diagnostic par l’intermédiaire de jusqu’à 4 sorties de contrôle configurables et de LED
  • Jusqu’à 4 entrées EDM pour surveiller les contacteurs suivants ou pour raccorder unetouche de démarrage
  • Le connecteur en T prémonté (bus propriétaire à 5 voies), servant à connecter le module de base à d’autres modules d’extension, permet d’économiser les frais de câblage et de gagner de l’espace dans l’armoire de commande

Les unités d’extension de sortie servent à augmenter le nombre de sorties OSSD de sécurité par incréments de deux ou de quatre.

4 autres extensions du même type (p. ex. module d’entrée) peuvent être connectées à l’appareil de base au maximum. Le nombre maximal d’entrées de sécurité peut être augmenté à 16.

Dessin technique

1/1
Cat_MS_SAE_485_Auswerteeinheit_DRW1
Plein écran
1/1

Caractéristiques des articles

  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Raccordement au module de base
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Raccordement au module de base bus 5 voies propriétaire (connecteur en T)
  • Caractéristiques électriques
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Caractéristiques électriques
  • Tension de commutation max. en sortie de sécurité
  • Tension de commutation max. en sortie de contrôle
  • Courant de commutation max. en sortie de sécurité
  • Courant de commutation max. en sortie de contrôle
  • Nombre de sorties de sécurité électroniques configurables
  • Nombre de sorties de contrôle électroniques
  • Catégorie d'arrêt 0 (STO) nach IEC 61800-5-2
  • Catégorie d'arrêt 1 (SS1) nach IEC 61800-5-2
  • Fonction de démarrage
  • Entrée EDM/démarrage
  • Circuit de retour
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Puissance consommée
  • Affichage à LED
  • Temps de réponse
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Tension de commutation max. en sortie de sécurité 24 V DC
Tension de commutation max. en sortie de contrôle 24 V DC
Courant de commutation max. en sortie de sécurité 0,4 A 2 A
Courant de commutation max. en sortie de contrôle 0,1 A
Nombre de sorties de sécurité électroniques configurables 2 4
Nombre de sorties de contrôle électroniques 2 4 8
Catégorie d'arrêt 0 (STO) nach IEC 61800-5-2 Selon la configuration
Catégorie d'arrêt 1 (SS1) nach IEC 61800-5-2 Selon la configuration
Fonction de démarrage Selon la configuration
Entrée EDM/démarrage Selon la configuration
Circuit de retour Selon la configuration
Tension d'alimentation min. 19,2 V DC
Tension d'alimentation max. 28,8 V DC
Puissance consommée 3 W 4 W
Affichage à LED à 4 couleurs
Temps de réponse in Bericht eP Safety Designer ms 12 ms
  • Caractéristiques de sécurité
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Caractéristiques de sécurité
  • PL selon EN ISO 13849-1
  • SIL selon CEI 61508
  • SIL CL selon CEI 62061
  • PFHD selon IEC 61508
  • Safe Failure Fraction (SFF) selon IEC 61508
  • Durée de vie
  • Catégorie selon EN ISO 13849-1
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
PL selon EN ISO 13849-1 e
SIL selon CEI 61508 3
SIL CL selon CEI 62061 3
PFHD selon IEC 61508 4,08 x 10-9 1/h 5,83 x 10-9 1/h 8,56 x 10-9 1/h
Safe Failure Fraction (SFF) selon IEC 61508 99,8 % 99,7 %
Durée de vie 20 Tm
Catégorie selon EN ISO 13849-1 4
  • Caractéristiques mécaniques
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Caractéristiques mécaniques
  • Dimensions
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Dimensions 108 x 22,5 x 114,5 mm (H/B/T)
  • Informations sur les matériaux
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Informations sur les matériaux
  • Matériau du boîtier
  • Couleur du boîtier
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Matériau du boîtier PA
Couleur du boîtier Gehäuse schwarz Frontplatte gelb
  • Conditions ambiantes
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Conditions ambiantes
  • Indice de protection boîtier
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Humidité relative de l'air
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Indice de protection boîtier IP20 DIN EN 60529
Température de service min. -10 °C
Température de service max. 55 °C
Température de stockage min. -20 °C
Température de stockage max. 85 °C
Humidité relative de l'air 10...95 %
  • Montage
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Montage
  • Type de fixation
  • Dimensions
  • Couple de serrage pour bornes de raccordement
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Type de fixation Profilé chapeau
Dimensions 170 g 185 g
Couple de serrage pour bornes de raccordement 0,6 N m
  • Raccordement
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Raccordement
  • Bornes à vis
  • Bornes de raccordement enfichables
  • Section min. des fils
  • Section max. des fils
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Bornes à vis oui
Bornes de raccordement enfichables oui
Section min. des fils 0,5 mm²
Section max. des fils 2,5 mm²
  • Homologations
  • 485EPA02
  • 485EPA04
  • 485EPA02S08
  • Homologations
  • Homologation selon
  • Marquage CE
Attributs485EPA02485EPA04485EPA02S08
Bestellung
Bestellung
Homologation selon EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2
Marquage CE oui
1/1
485EPA_ordering_key
