eloFlex Mini 470EFR…

eloFlex Mini 470EFR…

  • Jusqu’à 2 fonctions de sécurité mises en œuvre dans une variante d’appareil
  • Solution économique grâce au nombre de sortiesde sécurité (relais) adapté aux besoins et exigences
  • Plus de fonctions et moins d’encombrement dans l’armoire de commande, pour moins de coûts
  • Protection contre la manipulation grâce à la configuration définie et validée par elobau
  •  Économique et sûr grâce à l’identification univoque de la configuration lors de la maintenance, de la mise en service et de l’entretien
  • lexibilité maximale grâce à des options variées de configuration, parfaitement adaptées à votre application
  • Possibilité de raccorder d’autres détecteurs via des interfaces elobau pour l’extension d’entrée



Liaisons logiques et fonctions de sécurité disponibles :

Liaison logique :

Fonctions de sécurité :

ANDtON / tOFF
ORFonction de sécurité
XORBi-manuel
NANDPorte de sécurité
NORArrêt d’urgence
XNORNO / NO
NOTou NO / NF

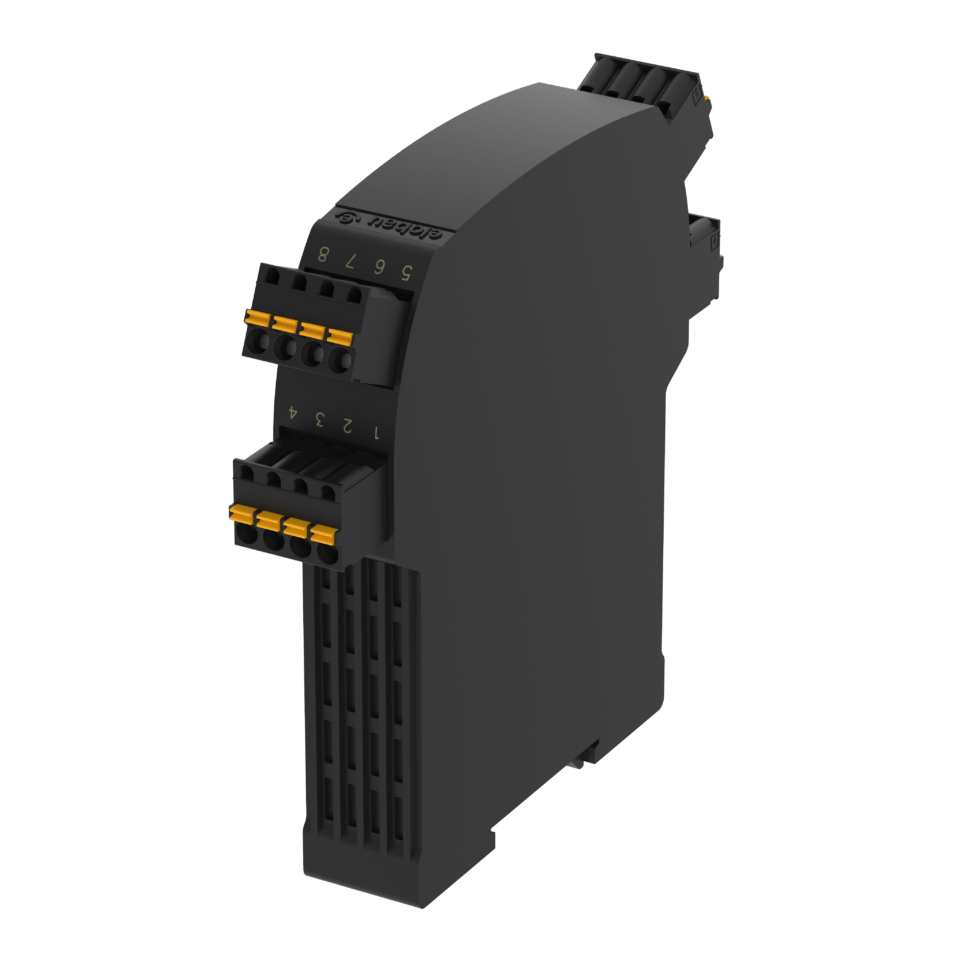

eloFlex Mini 470EFR… est une unité de contrôle de sécurité configurable avec 2 entrées de sécurité indépendantes (2 canaux) et jusqu’à 2 sorties de sécurité, ainsi qu’1 sortie de contrôle. La combinaison logique interne est configurée de manière spécifique au client.

Dessin technique

1/3
Cat_MS_SAE_470EFR_DRW1
Plein écran
1/3
2/3
Cat_MS_SAE_470EFR_CON
Plein écran
2/3
3/3
Cat_MS_SAE_470EFR_CD
Plein écran
3/3

Caractéristiques des articles

  • Caractéristiques électriques
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Caractéristiques électriques
  • Tension de commutation max. en sortie de sécurité
  • Tension de commutation max. en sortie de contrôle
  • Tension de commutation max. en sortie de sécurité
  • Courant de commutation max. en sortie de sécurité
  • Courant de commutation max. en sortie de contrôle
  • Puissance de commutation max. sortie de contrôle
  • Puissance de commutation max. sortie de sécurité
  • Nombre de sorties de sorties de sécurité relais configurables
  • Nombre de sorties de contrôle électroniques
  • Nombre d’entrées de sécurité redondantes
  • Catégorie d'arrêt 0 (STO) nach IEC 61800-5-2
  • Catégorie d'arrêt 1 (SS1) nach IEC 61800-5-2
  • Entrée EDM/démarrage
  • Fonction de démarrage
  • Catégorie d'emploi
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Consommation de courant
  • Puissance consommée
  • Détection de court-circuit transversal
  • Affichage à LED
  • Temps d’armement
  • Catégorie de surtension
  • Tension de commutation min. en sortie de sécurité
  • Tension de commutation min. en sortie de contrôle
  • Tension de commutation min. en sortie de sécurité
  • Courant de commutation min. en sortie de sécurité
  • Puissance de commutation min. sortie de contrôle
  • Puissance de commutation max. sortie de sécurité
  • Puissance de commutation min. sortie de sécurité
  • Nb max. cycles de commut. courant commut. 0,5A (charge ohmique)
  • Nb max. cycles de commut. courant commut. 3A (charge ohmique)
  • Type de contact
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Tension de commutation max. en sortie de sécurité 30 V DC
Tension de commutation max. en sortie de contrôle 26,4 V DC
Tension de commutation max. en sortie de sécurité 250 V AC
Courant de commutation max. en sortie de sécurité 3 A
Courant de commutation max. en sortie de contrôle 0,7 A
Puissance de commutation max. sortie de contrôle 16,8 W
Puissance de commutation max. sortie de sécurité 750 VA
Nombre de sorties de sorties de sécurité relais configurables 2 1 2
Nombre de sorties de contrôle électroniques 2
Nombre d’entrées de sécurité redondantes 2
Catégorie d'arrêt 0 (STO) nach IEC 61800-5-2 oui
Catégorie d'arrêt 1 (SS1) nach IEC 61800-5-2 oui
Entrée EDM/démarrage oui
Fonction de démarrage Selon la configuration
Catégorie d'emploi AC-15 / DC-13
Tension d'alimentation min. 21,6 V DC
Tension d'alimentation max. 26,4 V DC
Consommation de courant 200 mA
Puissance consommée 4,8 W
Détection de court-circuit transversal oui
Affichage à LED à 2 couleurs
Temps d’armement 3000 ms
Catégorie de surtension II
Tension de commutation min. en sortie de sécurité 5 V DC
Tension de commutation min. en sortie de contrôle 21,6 V DC
Tension de commutation min. en sortie de sécurité 5 V AC
Courant de commutation min. en sortie de sécurité 0,05 A
Puissance de commutation min. sortie de contrôle 0,06 W
Puissance de commutation max. sortie de sécurité 90 W
Puissance de commutation min. sortie de sécurité 0,06 VA
Nb max. cycles de commut. courant commut. 0,5A (charge ohmique) 1000000 1500000
Nb max. cycles de commut. courant commut. 3A (charge ohmique) 190000 250000
Type de contact Selon la configuration
  • Caractéristiques de sécurité
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Caractéristiques de sécurité
  • PL selon EN ISO 13849-1
  • SIL selon CEI 61508
  • SIL CL selon CEI 62061
  • PFHD selon IEC 61508
  • Durée de vie
  • Catégorie selon EN ISO 13849-1
  • Tolérance au défaut du matériel (HFT) selon IEC 61508
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
PL selon EN ISO 13849-1 d e
SIL selon CEI 61508 2 3
SIL CL selon CEI 62061 2 3
PFHD selon IEC 61508 8,75x10^-8 1/h 3,86x10^-8 1/h
Durée de vie 20 Tm
Catégorie selon EN ISO 13849-1 3 4
Tolérance au défaut du matériel (HFT) selon IEC 61508 1
  • Caractéristiques mécaniques
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Caractéristiques mécaniques
  • Dimensions
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Dimensions 130 x 22,5 x 120 mm (H/B/T)
  • Informations sur les matériaux
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Informations sur les matériaux
  • Matériau du boîtier
  • Couleur du boîtier
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Matériau du boîtier PA, PC
Couleur du boîtier schwarz
  • Conditions ambiantes
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Conditions ambiantes
  • Indice de protection
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Humidité relative de l'air
  • Indice de protection espace de montage
  • Résistance aux chocs (Norme)
  • Résistance aux chocs permanents (Norme)
  • Résistance aux vibrations (Norme)
  • Pression de l'air
  • Delta tmax
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Indice de protection IP30 IEC60529
Température de service min. 0 °C
Température de service max. 55 °C
Température de stockage min. -40 °C
Température de stockage max. 70 °C
Humidité relative de l'air 5 - 85 %
Indice de protection espace de montage IP55 IEC60529
Résistance aux chocs (Norme) 30 g / 11 ms
Résistance aux chocs permanents (Norme) 10 g / 16 ms
Résistance aux vibrations (Norme) 10 ... 55 Hz
Pression de l'air 860 - 1060 hPa
Delta tmax 0,5 °C/min
  • Montage
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Montage
  • Type de fixation
  • Dimensions
  • Couple de serrage pour bornes de raccordement
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Type de fixation Profilé chapeau
Dimensions 200 g
Couple de serrage pour bornes de raccordement 0,5 N m
  • Raccordement
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Raccordement
  • Bornes à ressorts
  • Bornes à vis
  • Bornes doubles
  • Bornes de raccordement enfichables
  • Section min. des fils
  • Section max. des fils
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Bornes à ressorts oui
Bornes à vis En option
Bornes doubles En option
Bornes de raccordement enfichables oui
Section min. des fils 0,2 mm²
Section max. des fils 2,5 mm²
  • Homologations
  • 470EFR2D12K...
  • 470EFR3E11K...
  • 470EFR3E12K...
  • Homologations
  • Homologation selon
  • Marquage CE
Attributs470EFR2D12K...470EFR3E11K...470EFR3E12K...
Bestellung
Homologation selon EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2
Marquage CE oui
Downloads
Manual safety control unit eloFlex 470EFR pdf 6,50 Mo
Certificate_Tuev_Nord_eloFlex_Mini_998S0020_ZD1 pdf 585,57 Ko
Certificate_Tuev_Nord_eloFlex_Mini_998S0020_ZE1 pdf 584,87 Ko
Certificate_Tuev_Sued_eloFlex_Mini_Z10 020166 0057 Rev. 00 pdf 399,52 Ko
UL certificate 470EFR eloFlex mini pdf 226,75 Ko
