Câble de liaison K5.G

Disponible sur elostore

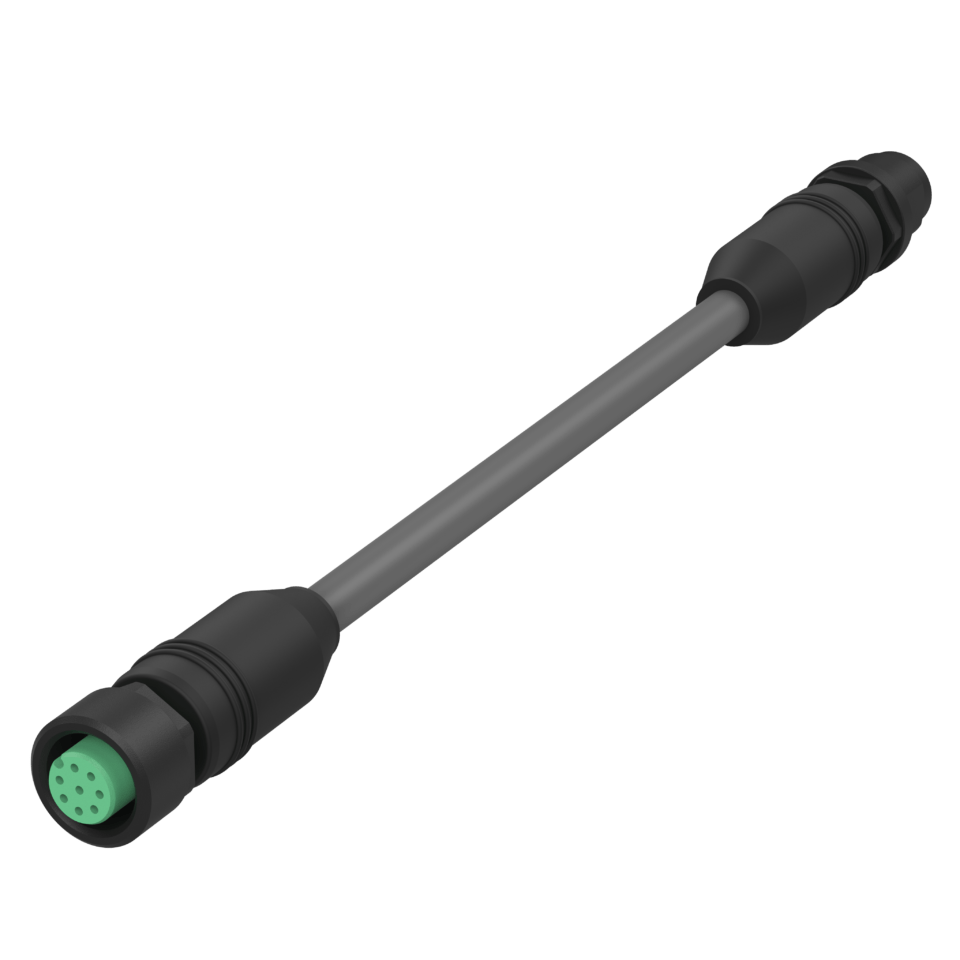

Câble de liaison K5.G

Disponible sur elostore
  • Jeux de câbles de liaison préconfectionnés
  • Versions droites et coudées disponibles
  • Connecteurs mâle et femelle M12 adaptés à tous les détecteurs et connecteur en T avec connecteur rond 4 ou 8 pôles et filetage M12
  • Indice de protection élevé
  • Différentes longueurs de câble disponibles

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/9
Cat_K54G00_K_DRW1
Plein écran
1/9
2/9
Cat_K54G00_K_CON
Plein écran
2/9
3/9
Cat_K54G00_K_CD
Plein écran
3/9
4/9
Cat_K58G00_K_DRW1
Plein écran
4/9
5/9
Cat_K58G00_K_CON
Plein écran
5/9
6/9
Cat_K58G00_K_CD
Plein écran
6/9
7/9
Cat_K55G00_K_DRW1
Plein écran
7/9
8/9
Cat_K55G00_K_CON
Plein écran
8/9
9/9
Cat_K55G00_K_CD
Plein écran
9/9

Caractéristiques des articles

  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Température de stockage min.
  • Température de stockage max.
  • Type de câble
  • Dimensions
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Température de stockage min. -25 °C -30 °C -25 °C
Température de stockage max. 80 °C
Type de câble LIYY
Dimensions 551 g 74 g 180 g 286 g
  • Caractéristiques électriques
  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Caractéristiques électriques
  • Courant de commutation max. par contact
  • Résistance à la tension de choc assignée (Uimp)
  • Degré de pollution
  • Tension d'alimentation max.
  • Tension d'alimentation max.
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Courant de commutation max. par contact 4 A 2 A
Résistance à la tension de choc assignée (Uimp) 2500 V 800 V
Degré de pollution 3
Tension d'alimentation max. 30 V DC
Tension d'alimentation max. 30 V AC
  • Informations sur les matériaux
  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Informations sur les matériaux
  • Matériau des écrous
  • Matériau d'enrobage
  • Matériau des câbles
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Matériau des écrous PA
Matériau d'enrobage PUR
Matériau des câbles PVC
  • Conditions ambiantes
  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Conditions ambiantes
  • Indice de protection connecteur
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Indice de protection connecteur IP67 DIN EN 60529
Plage de température min. câble mobile -5 °C
Plage de température max. câble mobile 80 °C
Plage de température min. câble posé fixe -25 °C -30 °C -25 °C
Plage de température max. câble posé fixe 80 °C
  • Montage
  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Montage
  • Couple de serrage pour écrous
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Couple de serrage pour écrous 0,6 N m
  • Raccordement
  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Raccordement
  • Type de connecteur
  • Couleur de câble
  • Longueur de câble
  • Diamètre de câble
  • Nombre de pôles
  • Nombre de torons
  • Section des fils
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Type de connecteur M12 connector / socket, straight M12 connector / socket, angled M12 Stecker / Buchse gerade
Couleur de câble Grey grau
Longueur de câble 10 m 1 m 3 m 5 m
Diamètre de câble 4,8 mm 6 mm
Nombre de pôles 4 8
Nombre de torons 4 8
Section des fils 0,25 mm²
  • Homologations
  • K54G...K
  • K55G...K
  • K58G000K
  • K58G001K
  • K58G003K
  • K58G005K
  • Homologations
  • Homologation selon
AttributsK54G...KK55G...KK58G000KK58G001KK58G003KK58G005K
Bestellung
Bestellung
Homologation selon UL/CSA ECOLAB
