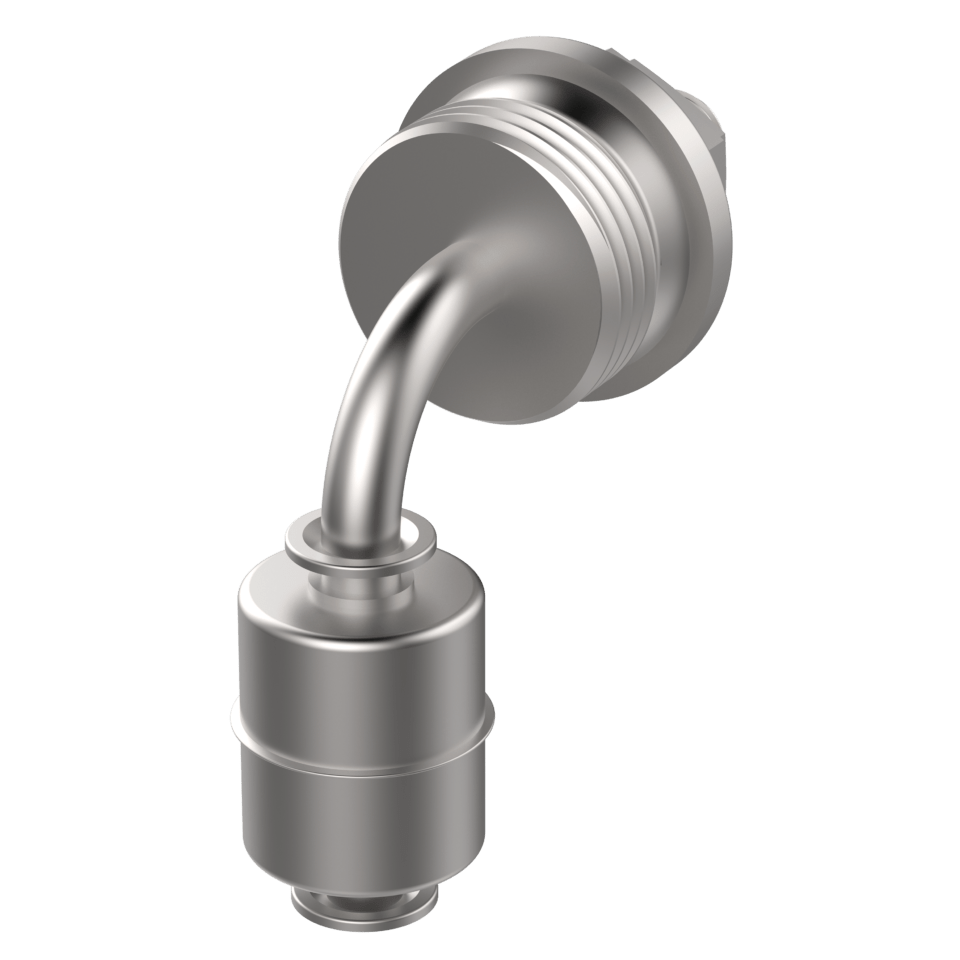

Détecteur de niveau miniature 27481101

Détecteur de niveau miniature 27481101

  • Mesure de niveau basée sur un contact Reed
  • Raccord G 1″
  • Connecteurs M12
  • Matériau : inox
  • Tension de commutation max. 48 V
  • Contacts : NO
  • Un point de commutation par défaut
  • Plage de température de -25 °C à +90 °C
  • Indice de protection IP67

Le détecteur de niveau miniature 27481101 en acier inoxydable est facile à monter grâce au connecteur M12 et au montage par l’extérieur. Le détecteur de niveau à seuil a été développé pour la surveillance de liquides agressifs ou acides. Grâce au montage par le côté, le détecteur de niveau miniature ne requiert qu’un espace de montage restreint. Il est donc idéal pour l’utilisation dans les emplacements extrêmement étroits.

Chez elobau, vous définissez les standards. Le configurateur vous aide à spécifier le bon détecteur de niveau miniature.

Dessin technique

1/3
Cat_LEV_27481101_VA_DRW1
Plein écran
1/3
2/3
Cat_LEV_27481101_VA_CON
Plein écran
2/3
3/3
Cat_LEV_27481101_VA_CD
Plein écran
3/3

Caractéristiques des articles

  • Caractéristiques électriques
  • 27481101
  • Caractéristiques électriques
  • Tension de commutation max.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Type de contact
  • Signal de sortie
  • Technologie
  • Fonction du point de commutation
  • Changer de la fonction de commutation en tournant le flotteur
Attributs27481101
Bestellung
Bestellung
Tension de commutation max. 48 V DC
Tension de commutation max. 48 V AC
Courant de commutation max. 0,5 A
Puissance de commutation max. 10 W
Type de contact 1A
Signal de sortie numérique
Technologie Reed
Fonction du point de commutation Niveau de fluide montant
Changer de la fonction de commutation en tournant le flotteur non
  • Caractéristiques mécaniques
  • 27481101
  • Caractéristiques mécaniques
  • Densité minimale recommandée du milieu
  • Diamètre du flotteur
  • Version
Attributs27481101
Bestellung
Bestellung
Densité minimale recommandée du milieu 0,67 g/cm³
Diamètre du flotteur 27 mm
Version Coudé
  • Informations sur les matériaux
  • 27481101
  • Informations sur les matériaux
  • Matériau du boîtier
  • Matériau du flotteur
  • Matériau du tube vertical
Attributs27481101
Bestellung
Bestellung
Matériau du boîtier VA 1.4571
Matériau du flotteur VA 1.4571
Matériau du tube vertical VA 1.4571
  • Conditions ambiantes
  • 27481101
  • Conditions ambiantes
  • Température de service min.
  • Température de service max.
  • Résistance à la pression
  • Indice de protection en dehors du récipient
  • Indice de protection à l'intérieur du récipient
Attributs27481101
Bestellung
Bestellung
Température de service min. -25 °C
Température de service max. 90 °C
Résistance à la pression 25 bar
Indice de protection en dehors du récipient IP67 DIN EN 60529
Indice de protection à l'intérieur du récipient IP68 DIN EN 60529
  • Montage
  • 27481101
  • Montage
  • Position de montage
  • Type de fixation
  • Filetage
  • Diamètre du tube vertical
  • Orifice de montage
  • Couple de serrage
  • Longueur du tube vertical
Attributs27481101
Bestellung
Bestellung
Position de montage de l'extérieur
Type de fixation Filetage
Filetage G 1
Diamètre du tube vertical 8 mm
Orifice de montage G 1
Couple de serrage 50 N m
Longueur du tube vertical 63/38mm
  • Raccordement
  • 27481101
  • Raccordement
  • Type de connecteur
Attributs27481101
Bestellung
Bestellung
Type de connecteur M12x1 4pol.
1/1
27481101_ordering-key
Plein écran
1/1
Mode d'emploi et informations sur le produit
Manual miniature float switches pdf 1,87 Mo
Détecteur de niveau miniature 27481101 - elobau
Chemical resistance pdf 291,38 Ko

List of chemical resistances

with the kind permission of Bürkle GmbH, Rheinauenstr. 5, D-79415, Bad Bellingen
