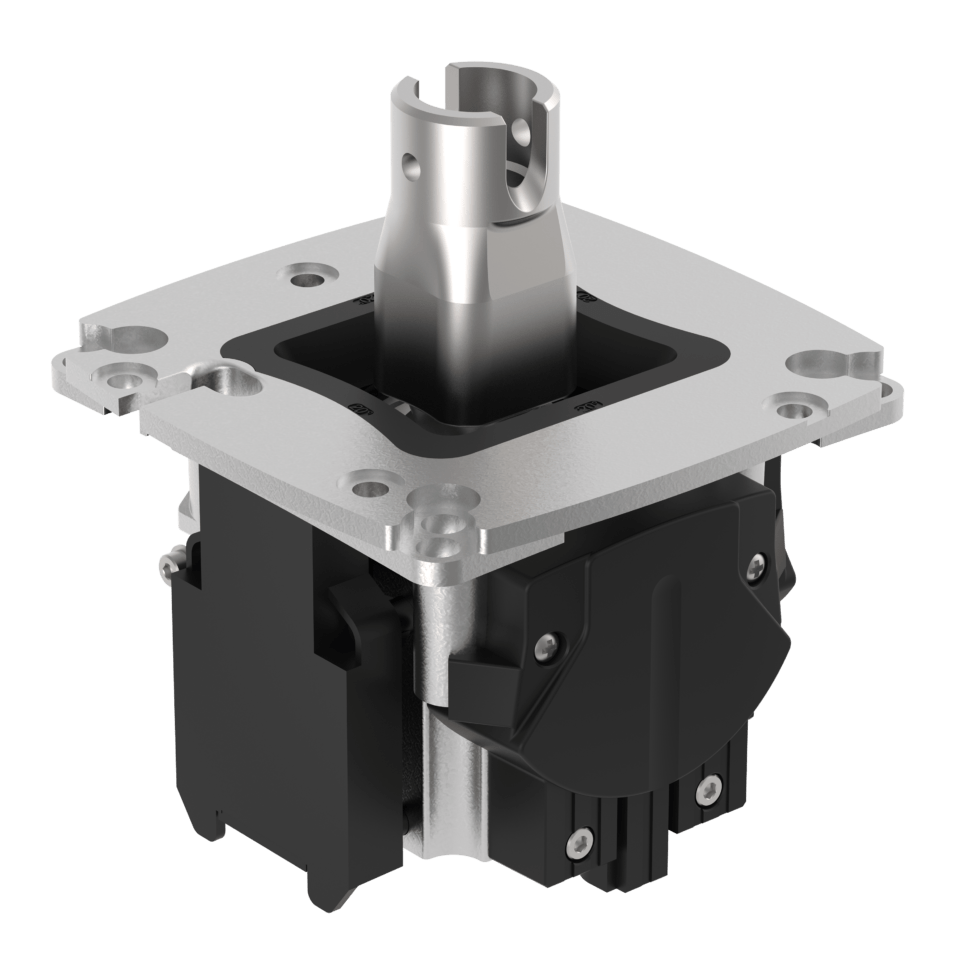

Joystick robuste J4 base

Joystick robuste J4 base

  • Joystick robuste pour un montage par le haut
  • Construction peu encombrante
  • Grande fiabilité et longue durée de vie grâce aux technologies Reed et à effet Hall sans contact
  • Différents signaux de sortie possibles : analogiques, redondants, liaison bus CAN (CANopen / SAE J1939) ou avec sortie de commutation
  • Indice de protection de l’électronique élevé IP67 pour des conditions difficiles
  • Débattement ± 20°
  • Différents types d’actionnement (avec ou sans maintien, avec mécanisme de friction ou verrouillage en position médiane) permettant d’utiliser chaque fonction de manière optimale
  • Supporte des charges très élevées (axe x/y : 2000 N, axe z : 700 N pour une longueur de levier de 190 mm respectivement)

Robuste, montage par le haut

Grâce à sa conception solide, le joystick robuste J4 est parfaitement adapté aux applications très exigeantes et aux utilisations très fréquentes. Il a été conçu pour l’emploi dans les engins mobiles, par exemple pour la commande des fonctions de pelle dans les chargeuses sur roues.

Dessin technique

1/3
J4_Joystick_Technik
Plein écran
1/3
2/3
J4_electrical_drawing
Plein écran
2/3
3/3
J4_options
Plein écran
3/3

Caractéristiques des articles

  • Attributs
  • J4A6...
  • J4C6...CANopen
  • J4C6...SAE_J1939
  • Attributs
  • Protection contre les inversions de polarité
  • Signal de sortie min.
  • Signal de sortie max.
  • Signal de sortie
  • Signal de sortie Position médiane/Position zéro
  • Immunité CEM (Norme)
  • Émissions CEM (Norme)
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Consommation de courant
  • Résistance de charge min.
  • Protégé contre les courts-circuits par rapport à GND
  • Protégé contre les courts-circuits par rapport à l'alimentation
  • Technologie
  • Protocole
  • Cycle de transmission
  • Taux de transmission
  • Résistance de terminaison du bus
AttributsJ4A6...J4C6...CANopenJ4C6...SAE_J1939
Bestellung
Protection contre les inversions de polarité oui
Signal de sortie min. 0,5 V DC
Signal de sortie max. 4,5 V DC
Signal de sortie analogique
Signal de sortie Position médiane/Position zéro 2,5 V DC
Immunité CEM (Norme) DIN EN 13309, DIN EN ISO 14982
Émissions CEM (Norme) DIN EN 13309, DIN EN ISO 14982
Tension d'alimentation min. 4,5 V DC 9 V DC
Tension d'alimentation max. 5,5 V DC 36 V DC
Consommation de courant max. 15 mA < 120 mA
Résistance de charge min. 20000 Ohm
Protégé contre les courts-circuits par rapport à GND oui
Protégé contre les courts-circuits par rapport à l'alimentation oui
Technologie Hall
Protocole CANopen J1939
Cycle de transmission 100 ms
Taux de transmission 250 kBit/s
Résistance de terminaison du bus non
  • Attributs
  • J4A6...
  • J4C6...CANopen
  • J4C6...SAE_J1939
  • Attributs
  • Charge max. de levier pour longueur de levier donnée
  • Débattement
  • Durée de vie mécanique (Cycles)
AttributsJ4A6...J4C6...CANopenJ4C6...SAE_J1939
Bestellung
Charge max. de levier pour longueur de levier donnée 190 mm / 2000 N
Débattement ± 20 °
Durée de vie mécanique (Cycles) 2000000
  • Attributs
  • J4A6...
  • J4C6...CANopen
  • J4C6...SAE_J1939
  • Attributs
  • Matériau du boîtier
  • Matériau de la tige
  • Matériau du soufflet
AttributsJ4A6...J4C6...CANopenJ4C6...SAE_J1939
Bestellung
Matériau du boîtier Zinc diecasting Z410
Matériau de la tige Zinc diecasting Z410
Matériau du soufflet EPDM
  • Attributs
  • J4A6...
  • J4C6...CANopen
  • J4C6...SAE_J1939
  • Attributs
  • Indice de protection électronique
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
AttributsJ4A6...J4C6...CANopenJ4C6...SAE_J1939
Bestellung
Indice de protection électronique IP67 DIN EN 60529
Température de service min. -25 °C
Température de service max. 85 °C
Température de stockage min. -40 °C
Température de stockage max. 85 °C
  • Attributs
  • J4A6...
  • J4C6...CANopen
  • J4C6...SAE_J1939
  • Attributs
  • Montage
  • Type de fixation
AttributsJ4A6...J4C6...CANopenJ4C6...SAE_J1939
Bestellung
Montage Par le haut
Type de fixation vissé par le haut
  • Attributs
  • J4A6...
  • J4C6...CANopen
  • J4C6...SAE_J1939
  • Attributs
  • Type de connecteur
  • Type de câble
  • Longueur de câble
AttributsJ4A6...J4C6...CANopenJ4C6...SAE_J1939
Bestellung
Type de connecteur Mini-Fit Jr.
Type de câble FLRY
Longueur de câble 0,3 m
