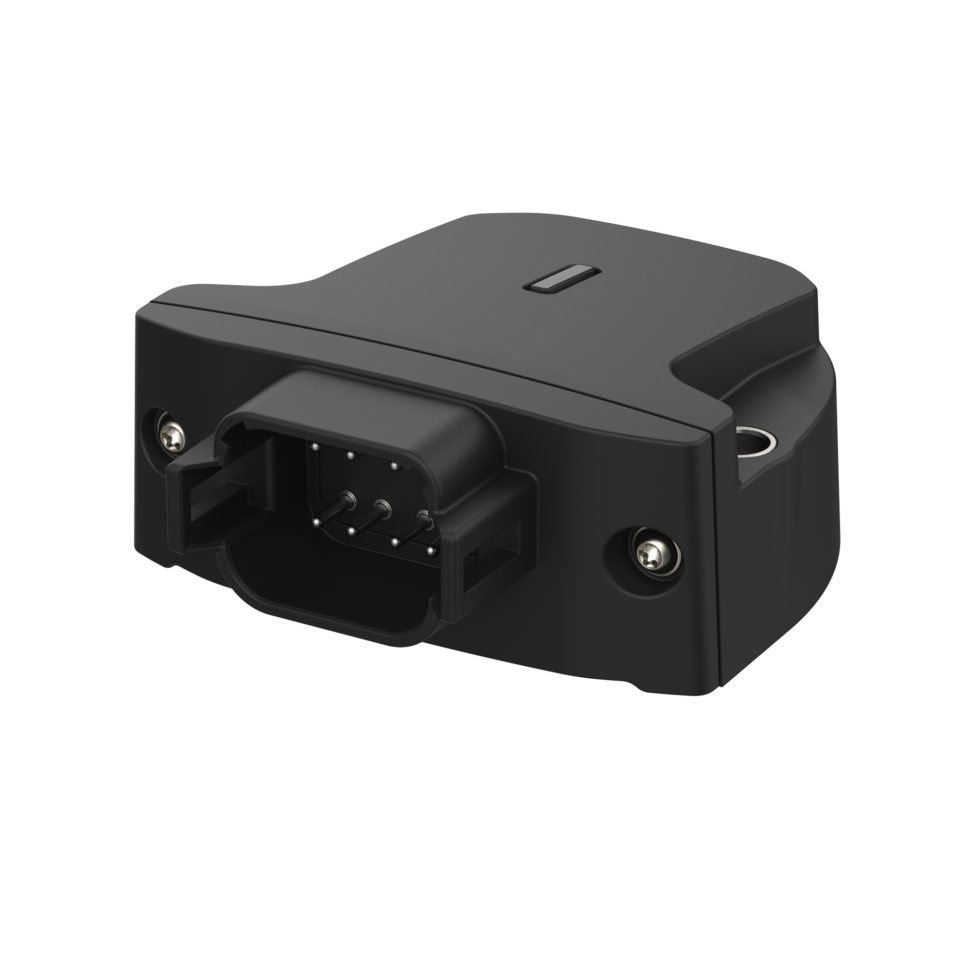

Capteur de dévers N6 static analogique

Disponible sur elostore

Capteur de dévers N6 static analogique

Disponible sur elostore
  • Haute précision dans les systèmes (quasi-)statiques ou avec un mouvement lent de la machine
  • Plage d’inclinaison à un axe ±180° / à deux axes ±90°/±180°
  • Différents filtres logiciels disponibles pour des signaux de sortie précis
  • Normes CEM conformes aux normes hors route (EN ISO 14982 ; DIN EN ISO 13766-1 ; DIN EN 12895)
  • Conception robuste pour une longue durée de vie : classe de protection IP6K7 (ISO 20653) / IP6K9K (ISO 20653)
  • Plage de fonctionnement : de -40 °C à +85 °C
  • Types de connecteurs : Deutsch DT04-08PA, 1x M12 5 broches (mâle) ou 2x M12 5 broches (mâle/femelle)
  • Installation rapide grâce à un montage efficace en 2 points
  • Gestion intelligente des variantes grâce à un système modulaire astucieux
  • Homologation de type E1 pour l’homologation routière
  • Jeux de paramètres adaptés à l’application pour augmenter les performances/la précision (sur demande)

Le capteur d’inclinaison N6 static est disponible dans les variantes 4-20 mA, 0,5-4,5 V, CANopen, SAE J1939. Grâce à sa construction robuste et à sa grande résistance aux chocs et aux vibrations, il est souvent utilisé pour mesurer l’inclinaison dans les engins de chantier, les machines agricoles, les chariots de manutention et les environnements industriels difficiles.

N6 static – développé pour une sécurité, une fiabilité, une fonctionnalité et une flexibilité encore plus élevées.

Ce produit est également disponible dans notre elo.store.

Dessin technique

1/4
Capteur de dévers N6 static analogique - elobau
Plein écran
1/4
2/4
Capteur de dévers N6 static analogique - elobau
Plein écran
2/4
3/4
Capteur de dévers N6 static analogique - elobau
Plein écran
3/4
4/4
Capteur de dévers N6 static analogique - elobau
Plein écran
4/4

Caractéristiques des articles

  • N6SAI100V2-001
  • N6SAI102H2-001
  • N6SAI102H2-002
  • N6SAI102H2-003
  • N6SAI102H2-004
  • N6SAI102H2-005
  • N6SAI1D2H2-001
  • N6SAI1D2H2-002
  • N6SAI102H2-006
  • N6SAI102H2-007
  • N6SAI102H2-008
  • N6SAI102V1-001
  • N6SAI102V1-002
  • N6SAI102V1-003
  • N6SAI102V1-004
  • N6SAI102V1-005
  • N6SAI102V2-001
  • N6SAI102V2-002
  • N6SAI102V2-003
  • N6SAI102V2-004
  • N6SAI102V3-001
  • N6SAU700V1-001
  • N6SAU702H2-001
  • N6SAU702H2-002
  • N6SAU702H2-003
  • N6SAU702H2-004
  • N6SAU702H2-005
  • N6SAU702H2-006
  • N6SAU702H2-007
  • N6SAU702H2-008
  • N6SAU702V1-001
  • N6SAU702V1-002
  • N6SAU702V2-001
  • N6SAU702V2-002
  • N6SAU702V2-003
  • N6SAU702V2-004
  • N6SAU702V2-005
  • N6SAU702V2-006
  • N6SAU702V3-001
  • N6SAI100H2-001
  • Technologie
  • Tension d'alimentation
  • Protection contre les inversions de polarité
  • Sécurité contre les courts-circuits
  • Consommation de courant
  • Résistance de charge
  • Signal de sortie
  • Type de contact
  • Tolérance du signal de sortie
  • Position centrale/ Position zéro du signal de sortie
  • Erreur de fonctionnement du signal de sortie
  • Fréquence limite
  • Type de liaison (sortie de commutation)
  • Points de commutation
  • Délai de démarrage
  • Délai d'arrêt
  • Hystérésis
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Plage de mesure accélération max.
  • Résolution
  • Précision de répétition
  • Coefficient de température
  • Taux d'échantillonnage
  • Temps d'initialisation après mise en marche/Vitesse de démarra
  • Plage de mesure
  • Erreur de linearité
  • Position de montage
  • Ajustement du zéro
  • Nombre d'axes de mesure Inclinaison
  • Principe de mesure
  • MTTF
  • Type de connecteur
  • Dimensions
  • Matériau du boîtier
  • Couple de serrage pour vis de fixation
  • Température de stockage
  • Indice de protection
  • Résistance aux vibrations (Norme)
  • Résistance aux chocs (Norme)
  • Température de service
  • Test au brouillard salin
  • CEM Machines agricoles et forestières (Norme)
  • CEM Engins de terrassement et machines const. d. bâtiments
  • CEM Chariot de manutention (Norme)
  • CE
  • Réception E1
AttributsN6SAI100V2-001N6SAI102H2-001N6SAI102H2-002N6SAI102H2-003N6SAI102H2-004N6SAI102H2-005N6SAI1D2H2-001N6SAI1D2H2-002N6SAI102H2-006N6SAI102H2-007N6SAI102H2-008N6SAI102V1-001N6SAI102V1-002N6SAI102V1-003N6SAI102V1-004N6SAI102V1-005N6SAI102V2-001N6SAI102V2-002N6SAI102V2-003N6SAI102V2-004N6SAI102V3-001N6SAU700V1-001N6SAU702H2-001N6SAU702H2-002N6SAU702H2-003N6SAU702H2-004N6SAU702H2-005N6SAU702H2-006N6SAU702H2-007N6SAU702H2-008N6SAU702V1-001N6SAU702V1-002N6SAU702V2-001N6SAU702V2-002N6SAU702V2-003N6SAU702V2-004N6SAU702V2-005N6SAU702V2-006N6SAU702V3-001N6SAI100H2-001
Bestellung
Technologie MEMS MEMS MEMS MEMS MEMS MEMS MEMS
Tension d'alimentation +8..+36 V DC +8..+36 V DC +8..+36 V DC +8..+36 V DC +8..+36 V DC +8..+36 V DC +8..+36 V DC
Protection contre les inversions de polarité -36 V DC -36 V DC -36 V DC -36 V DC -36 V DC -36 V DC -36 V DC
Sécurité contre les courts-circuits ISO 16750-2 ISO 16750-2 ISO 16750-2 ISO 16750-2 ISO 16750-2 ISO 16750-2 ISO 16750-2
Consommation de courant < 100 mA < 100 mA < 100 mA < 100 mA < 100 mA < 100 mA < 100 mA
Résistance de charge UB +8..+36 V DC 120-270 Ohm
UB +14..+36 V DC 120-500 Ohm
UB +8..+36 V DC 120-270 Ohm
UB +14..+36 V DC 120-500 Ohm
UB +8..+36 V DC 120-270 Ohm
UB +14..+36 V DC 120-500 Ohm
UB +8..+36 V DC 120-270 Ohm
UB +14..+36 V DC 120-500 Ohm
1-47 kOhm 1-47 kOhm 1-47 kOhm UB +8..+36 V DC 120-270 Ohm
UB +14..+36 V DC 120-500 Ohm
Signal de sortie 4-20mA 4-20mA + 1x relais (NC) 4-20mA + 2x relais (NC) 4-20mA 4-20mA 4-20mA 0,5-4,5V 0,5-4,5V 0,5-4,5V 4-20mA
Type de contact NF
Tolérance du signal de sortie max. ±200 µA max. ±200 µA max. ±200 µA max. ±200 µA max. ±100 mV max. ±100 mV max. ±100 mV max. ±200 µA
Position centrale/ Position zéro du signal de sortie 12mA 12mA 12mA 12mA 2,5V 2,5V 2,5V 12mA
Erreur de fonctionnement du signal de sortie 22mA 22mA 22mA 22mA 5V 5V 5V 22mA
Fréquence limite 20Hz 20Hz 20Hz 20Hz 20Hz 20Hz 20Hz
Type de liaison (sortie de commutation) Relais 1 = X1/X3 Y1/Y3 (Z1/Z3) / Relais 2 = - Relais 1 = X1 / Relais 2 = X3
Points de commutation X1/X3 = 10
Y1/Y3 = 10 °
X1 = 6
X3 = 6 °
Délai de démarrage 1s 0,5s
Délai d'arrêt 1s
Hystérésis ±0,1°
Tension de commutation max. 36 V DC
Courant de commutation max. 1 A
Puissance de commutation max. 30 W
Plage de mesure accélération max. ±8 g ±8 g ±8 g ±8 g ±8 g ±8 g ±8 g
Résolution < 0,014 ° < 0,014 ° < 0,014 ° < 0,014 ° < 0,014 ° < 0,014 ° < 0,014 °
Précision de répétition typ. ±0,2 ° typ. ±0,2 ° typ. ±0,2 ° typ. ±0,2 ° typ. ±0,2 ° typ. ±0,2 ° typ. ±0,2 °
Coefficient de température max. ±0,015°/K max. ±0,015°/K max. ±0,015°/K max. ±0,015°/K max. ±0,015°/K max. ±0,015°/K max. ±0,015°/K
Taux d'échantillonnage 100 Hz 100 Hz 100 Hz 100 Hz 100 Hz 100 Hz 100 Hz
Temps d'initialisation après mise en marche/Vitesse de démarra 500 ms 500 ms 500 ms 500 ms 500 ms 500 ms 500 ms
Plage de mesure ±45° X-Achse
±45° Z-Achse
±5° X-Achse
±5° Y-Achse
±10° X-Achse
±10° Y-Achse
±15° X-Achse
±15° Y-Achse
±20° X-Achse
±20° Y-Achse
±25° X-Achse
±25° Y-Achse
±15° X-Achse
±15° Y-Achse
±10° X-Achse
±10° Y-Achse
±30° X-Achse
±30° Y-Achse
±45° X-Achse
±45° Y-Achse
±60° X-Achse
±60° Y-Achse
±15° Z-Achse ±20° Z-Achse ±30° Z-Achse ±50° Z-Achse ±60° Z-Achse ±15° X-Achse
±15° Z-Achse
±20° X-Achse
±20° Z-Achse
±30° X-Achse
±30° Z-Achse
±10° X-Achse
±10° Z-Achse
±10° X-Achse ±30° Z-Achse ±5° X-Achse
±5° Y-Achse
±10° X-Achse
±10° Y-Achse
±15° X-Achse
±15° Y-Achse
±20° X-Achse
±20° Y-Achse
±25° X-Achse
±25° Y-Achse
±30° X-Achse
±30° Y-Achse
±60° X-Achse
±60° Y-Achse
±10° X-Achse
±30° Y-Achse
±25° Z-Achse ±60° Z-Achse ±10° X-Achse
±10° Z-Achse
±20° X-Achse
±20° Z-Achse
±25° X-Achse
±25° Z-Achse
±30° X-Achse
±30° Z-Achse
±40° X-Achse
±40° Z-Achse
±45° X-Achse
±45° Z-Achse
±120° X-Achse ±30° X-Achse
±30° Y-Achse
Erreur de linearité max. 1% vom Messbereich max. 1% vom Messbereich max. 1% vom Messbereich max. 1% vom Messbereich max. 1% vom Messbereich max. 1% vom Messbereich max. 1% vom Messbereich
Position de montage verticale horizontal horizontal verticale verticale horizontal horizontal verticale verticale horizontal
Ajustement du zéro ±60° ±60° ±60° ±60° ±60° ±60° ±60°
Nombre d'axes de mesure Inclinaison 2 2 1 2 1 2 2 1 2 1 2
Principe de mesure (quasi) statique (applications stationnaires / mouvements (quas (quasi) statique (applications stationnaires / mouvements (quas (quasi) statique (applications stationnaires / mouvements (quas (quasi) statique (applications stationnaires / mouvements (quas (quasi) statique (applications stationnaires / mouvements (quas (quasi) statique (applications stationnaires / mouvements (quas (quasi) statique (applications stationnaires / mouvements (quas
MTTF 76 a 76 a 76 a 76 a 76 a 76 a 76 a
Type de connecteur 1xM12 5-polig (male) Deutsch DT04-08PA Deutsch DT04-08PA Deutsch DT04-08PA Deutsch DT04-08PA 1xM12 5-polig (male) Deutsch DT04-08PA Deutsch DT04-08PA Deutsch DT04-08PA 1xM12 5-polig (male)
Dimensions 113 g 108 g 108 g 108 g 108 g 113 g 108 g 108 g 108 g 113 g
Matériau du boîtier PBT PBT PBT PBT PBT PBT PBT
Couple de serrage pour vis de fixation 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm
Température de stockage -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C
Indice de protection IP6K7 ISO 20653, IP6K9K ISO 20653 IP6K7 ISO 20653, IP6K9K ISO 20653 IP6K7 ISO 20653, IP6K9K ISO 20653 IP6K7 ISO 20653, IP6K9K ISO 20653 IP6K7 ISO 20653, IP6K9K ISO 20653 IP6K7 ISO 20653, IP6K9K ISO 20653 IP6K7 ISO 20653, IP6K9K ISO 20653
Résistance aux vibrations (Norme) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement) EN 60068-2-64 (random vibration 7,99g , 5-500Hz, 20,1mm displacement)
Résistance aux chocs (Norme) EN 60068-2-27 (shock 51g, 11ms) EN 60068-2-27 (shock 51g, 11ms) EN 60068-2-27 (shock 51g, 11ms) EN 60068-2-27 (shock 51g, 11ms) EN 60068-2-27 (shock 51g, 11ms) EN 60068-2-27 (shock 51g, 11ms) EN 60068-2-27 (shock 51g, 11ms)
Température de service -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C -40..+85 °C
Test au brouillard salin DIN EN 60068-2-11 (salt spray mist for 96h at 35°C) DIN EN 60068-2-11 (salt spray mist for 96h at 35°C) DIN EN 60068-2-11 (salt spray mist for 96h at 35°C) DIN EN 60068-2-11 (salt spray mist for 96h at 35°C) DIN EN 60068-2-11 (salt spray mist for 96h at 35°C) DIN EN 60068-2-11 (salt spray mist for 96h at 35°C) DIN EN 60068-2-11 (salt spray mist for 96h at 35°C)
CEM Machines agricoles et forestières (Norme) EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 EN ISO 14982, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4
CEM Engins de terrassement et machines const. d. bâtiments DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4 DIN EN ISO 13766-1, Load dump Pulse B with Us = 85V, Cranking ISO 16750-2 Level 1-4
CEM Chariot de manutention (Norme) DIN EN 12895 DIN EN 12895 DIN EN 12895 DIN EN 12895 DIN EN 12895 DIN EN 12895 DIN EN 12895
CE Oui Oui Oui Oui Oui Oui Oui
Réception E1 UN ECE Regulation No. 10 No. 10R06/01 9376 00 UN ECE Regulation No. 10 No. 10R06/01 9376 00 UN ECE Regulation No. 10 No. 10R06/01 9376 00 UN ECE Regulation No. 10 No. 10R06/01 9376 00 UN ECE Regulation No. 10 No. 10R06/01 9376 00 UN ECE Regulation No. 10 No. 10R06/01 9376 00 UN ECE Regulation No. 10 No. 10R06/01 9376 00

Variantes dans l' elostore

Téléchargements
Instruction manual N6/N7 Tilt sensor pdf 3,78 Mo
Technical comparison tilt sensors pdf 60,87 Ko
E1 Certificate German Kraftfahrt-Bundesamt pdf 539,38 Ko
Flyer tilt sensors next generation pdf 751,53 Ko
