Détecteurs angulaires 424A

Détecteurs angulaires 424A

  • Longue durée de vie et grande fiabilité grâce au principe de mesure sans contact avec un capteur à effet Hall
  • Plage de mesure angulaire entre 30° et 120°
  • Indice de protection élevé IP67 pour des conditions rudes
  • Plage de température de -40 °C à +85 °C
  • Résolution 0,1°
  • différents signaux de sortie en courant ou en tension
  • Protégé sans limite contre les court-circuits
  • Livrable avec levier d’actionnement pour un rattachement simple
  • CEM pour le domaine automobile, immunité aux interférences 200 V/m
  • Roulement à billes (palier lisse en option)

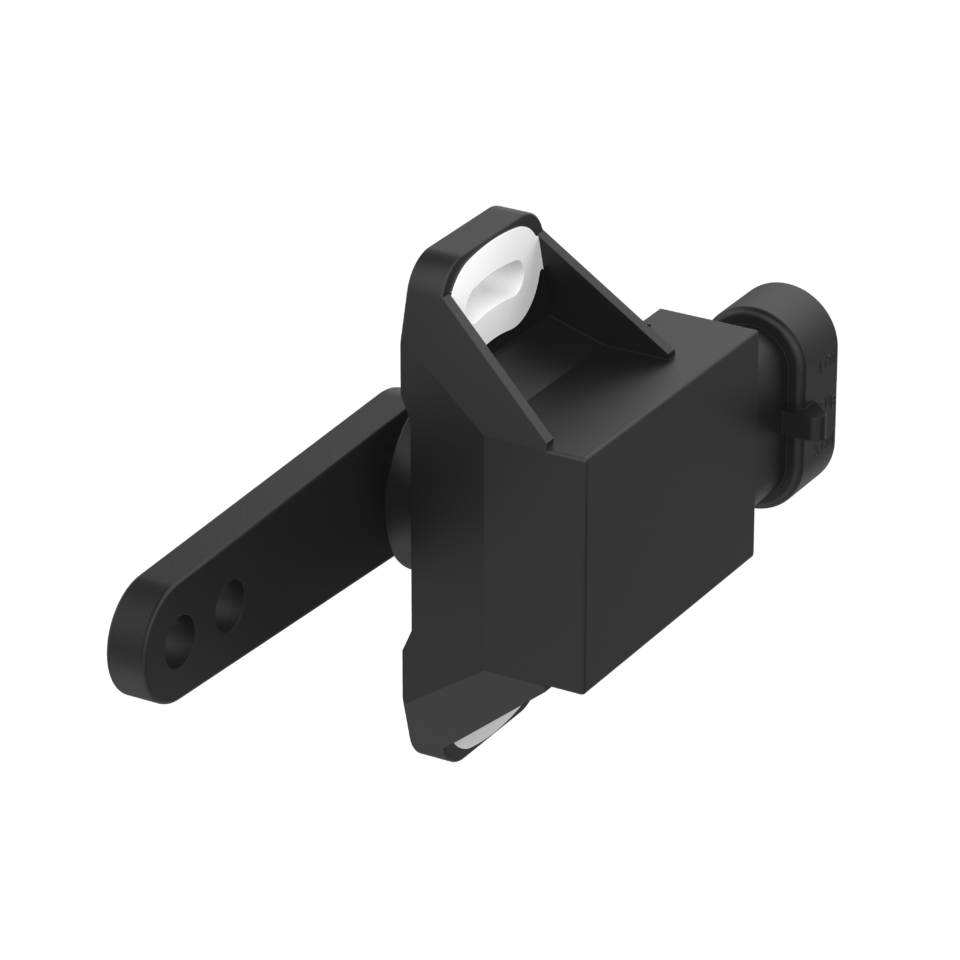

Le détecteur angulaire 424A est utilisé pour la mesure d’angles sur une plage comprise entre 30° et 120°. Le 424A repose sur le principe de mesure sans contact de Hall qui s’avère extrêmement fiable et assure une longue durée de vie.
Grâce à son indice de protection élevé IP67, le détecteur est utilisable même dans des conditions ambiantes difficiles. Grâce à leur robustesse, les détecteurs sont particulièrement adaptés à la détection de positions angulaires d’éléments rotatifs dans des conditions ambiantes extrêmes, par exemple sur des engins mobiles, dans des grues, des pelleteuses, des bateaux, des compacteurs de déchets mobiles et stationnaires, des systèmes de commande de vannes, des installations robotisées et des centrales éoliennes, ou encore dans des équipements médicaux lourds.

Dessin technique

1/1
424A_A_technical_dr_01
Plein écran
1/1

Caractéristiques des articles

  • Attributs
  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Attributs
  • Protection contre les inversions de polarité
  • Signal de sortie min.
  • Signal de sortie max.
  • Signal de sortie min.
  • Signal de sortie max.
  • Signal de sortie Position médiane/Position zéro
  • Signal de sortie Position médiane/Position zéro
  • Résolution
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Consommation de courant
  • Résistance de charge min.
  • Résistance de charge max.
  • Protégé contre les courts-circuits par rapport à GND
  • Protégé contre les courts-circuits par rapport à l'alimentation
  • Coefficient de température
  • Allure du signal
  • Vitesse de renouvellement du signal
  • Sorties (nombre, type)
  • Technologie
  • Plage de mesure angulaire
  • Sorties
  • MTTF
  • Erreur de linearité typiques
  • CEM Machines agricoles et forestières (Norme)
  • CEM Engins de terrassement et machines const. d. bâtiments
  • CEM Chariot de manutention (Norme)
Attributs424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Protection contre les inversions de polarité oui
Signal de sortie min. 0,5 V DC
Signal de sortie max. 4,5 V DC
Signal de sortie min. 4 mA
Signal de sortie max. 20 mA
Signal de sortie Position médiane/Position zéro 2,5 V DC
Signal de sortie Position médiane/Position zéro 12 mA
Résolution 0,1 °
Tension d'alimentation min. 10 V DC 4,5 V DC 10 V DC
Tension d'alimentation max. 30 V DC 5,5 V DC 30 V DC
Consommation de courant 18 mA 8 mA 10 mA
Résistance de charge min. 20000 Ohm
Résistance de charge max. 250 Ohm
Protégé contre les courts-circuits par rapport à GND oui
Protégé contre les courts-circuits par rapport à l'alimentation oui
Coefficient de température typ. ±250 ppm/K
Allure du signal Par défaut CCW (en option CW)
Vitesse de renouvellement du signal 2000 Hz
Sorties (nombre, type) 1
Technologie Hall
Plage de mesure angulaire 30°...120 °
Sorties 4...20mA 0,5...4,5V ratiométrique 0,5...4,5V
MTTF 101 a 225,7 a 133 a
Erreur de linearité typiques <= ±15° : ±0,2°
<= ±25° : ±0,4°
<= ±35° : ±1,0°
<= ±45° : ±2,0°
<= ±60° : ±5,0°
CEM Machines agricoles et forestières (Norme) EN ISO 14982
pulse 5b: max. voltage 35V (absolute), functional status C for pulse 1 and 4
EN ISO 14982
conducted disturbance not applicable for 5V supply
EN ISO 14982
pulse 5b: max. voltage 35V (absolute), functional status C for pulse 1 and 4
CEM Engins de terrassement et machines const. d. bâtiments DIN EN ISO 13766-1
pulse "load dump": max. voltage 35V (absolute)
DIN EN ISO 13766-1
conducted disturbance not applicable for 5V supply
DIN EN ISO 13766-1
pulse "load dump": max. voltage 35V (absolute)
CEM Chariot de manutention (Norme) DIN EN 12895
  • Attributs
  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Attributs
  • Charge de l'arbre axiale max.
  • Charge de l'arbre radiale max.
  • Paliers
  • Butée mécanique
  • Levier de commande
Attributs424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Charge de l'arbre axiale max. 50 N
Charge de l'arbre radiale max. 100 N
Paliers Roulement à billes
Butée mécanique En option
Levier de commande Au choix
  • Attributs
  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Attributs
  • Matériau du boîtier
Attributs424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Matériau du boîtier PBT
  • Attributs
  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Attributs
  • Indice de protection
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
Attributs424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Indice de protection IP67 DIN EN 60529
Température de service min. -40 °C
Température de service max. 85 °C
Température de stockage min. -40 °C
Température de stockage max. 85 °C
  • Attributs
  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Attributs
  • Couple de serrage pour vis de fixation
Attributs424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Couple de serrage pour vis de fixation 2,5 N m
  • Attributs
  • 424A.1A...
  • 424A.6A...
  • 424A.7A...
  • Attributs
  • Type de connecteur
Attributs424A.1A...424A.6A...424A.7A...
Bestellung
Bestellung
Type de connecteur AMP Superseal 1.5
1/1
424A_A_ordering_key
Plein écran
1/1
