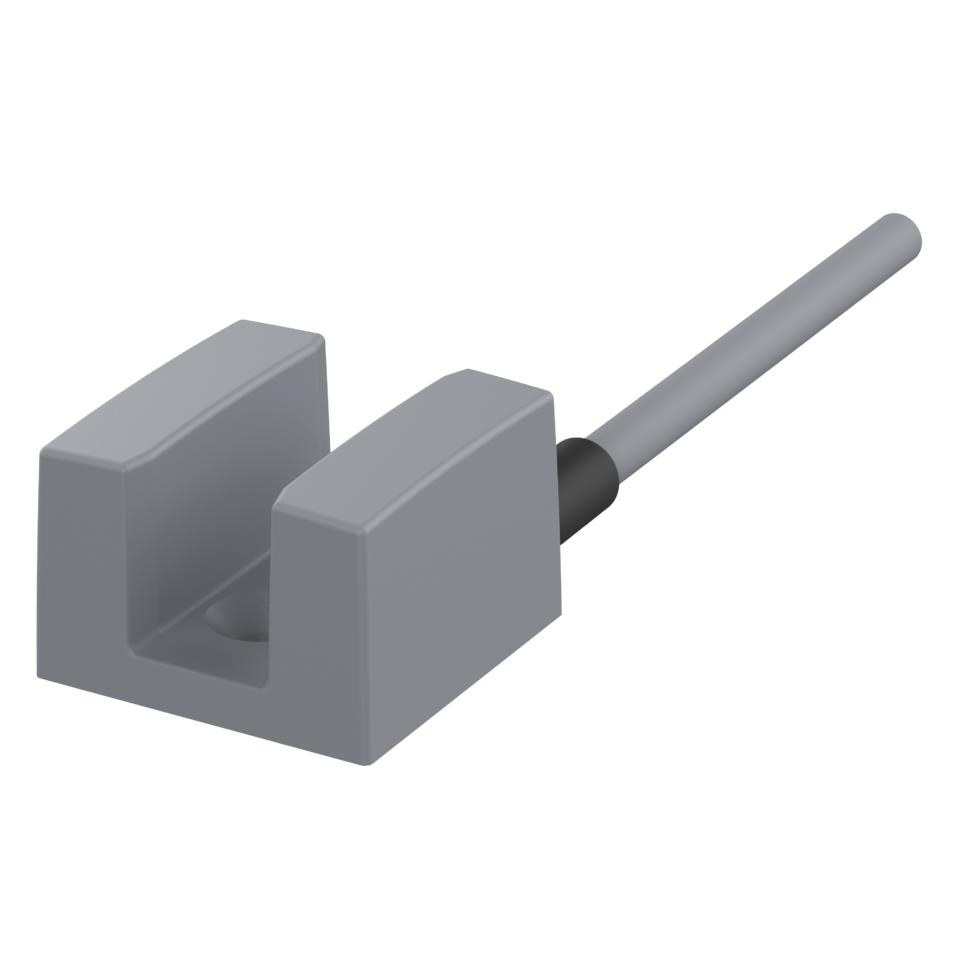

Interrupteur à fente 147

Interrupteur à fente 147

  • Aucun aimant d’actionnement supplémentaire requis
  • Montage peu encombrant grâce au boîtier compact
  • Résistance à la température et aux vibrations spécialement conçue pour satisfaire aux exigences des applications
    pour véhicules
  • Indice de protection IP6K7
  • Boîtier PBT

• 32,5 x 32,25 x 21,51 mm

• Câble PUR avec connecteur Deutsch

Les interrupteurs à fente sont actionnés par le rapprochement de tôles ferromagnétiques de la fente du boîtier en U. Aucun aimant d’actionnement n’est nécessaire. Le montage sur du métal est donc également possible.

Une multitude d’applications peuvent être réalisées grâce aux différentes variantes, qu’il s’agisse d’applications hors route exigeantes ou de demande de position dans la construction de machines et d’installations.

Dessin technique

1/1
147_technical_drawing
Plein écran
1/1

Caractéristiques des articles

  • Caractéristiques électriques
  • 147102B
  • 147112B
  • 147122B
  • Caractéristiques électriques
  • Tension de commutation max.
  • Tension de commutation max.
  • Courant de commutation max.
  • Puissance de commutation max.
  • Type de contact
  • Technologie
  • Principe de commutation
Attributs147102B147112B147122B
Bestellung
Bestellung
Tension de commutation max. 48 V DC
Tension de commutation max. 48 V AC
Courant de commutation max. 0,5 A
Puissance de commutation max. 10 W
Type de contact NO NF Inverseur
Technologie Reed
Principe de commutation magnétique
  • Propriétés
  • 147102B
  • 147112B
  • 147122B
  • Propriétés
  • Couleur du boîtier
Attributs147102B147112B147122B
Bestellung
Bestellung
Couleur du boîtier Gris
  • Caractéristiques mécaniques
  • 147102B
  • 147112B
  • 147122B
  • Caractéristiques mécaniques
  • Dimensions
Attributs147102B147112B147122B
Bestellung
Bestellung
Dimensions 32,5x32,25x21,51
  • Informations sur les matériaux
  • 147102B
  • 147112B
  • 147122B
  • Informations sur les matériaux
  • Matériau du boîtier
  • Matériau des câbles
Attributs147102B147112B147122B
Bestellung
Bestellung
Matériau du boîtier PBT
Matériau des câbles PUR
  • Conditions ambiantes
  • 147102B
  • 147112B
  • 147122B
  • Conditions ambiantes
  • Indice de protection
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Plage de température min. câble mobile
  • Plage de température max. câble mobile
  • Plage de température min. câble posé fixe
  • Plage de température max. câble posé fixe
  • Résistance aux chocs (Norme)
  • Résistance aux vibrations (Norme)
Attributs147102B147112B147122B
Bestellung
Bestellung
Indice de protection IP6K5 / IP6K7 ISO20653
Température de service min. -40 °C
Température de service max. 85 °C
Température de stockage min. -40 °C
Température de stockage max. 85 °C
Plage de température min. câble mobile -30 °C
Plage de température max. câble mobile 90 °C
Plage de température min. câble posé fixe -40 °C
Plage de température max. câble posé fixe 90 °C
Résistance aux chocs (Norme) EN 60068-2-27
Résistance aux vibrations (Norme) EN 60068-2-64
  • Montage
  • 147102B
  • 147112B
  • 147122B
  • Montage
  • Type de fixation
Attributs147102B147112B147122B
Bestellung
Bestellung
Type de fixation vissé
  • Raccordement
  • 147102B
  • 147112B
  • 147122B
  • Raccordement
  • Type de connecteur
  • Longueur de câble
Attributs147102B147112B147122B
Bestellung
Bestellung
Type de connecteur Deutsch DTM 3pol.
Longueur de câble 0,3 m
1/1
147_ordering_key
Plein écran
1/1
Téléchargements
Manual Magnetic sensors pdf 545,95 Ko
