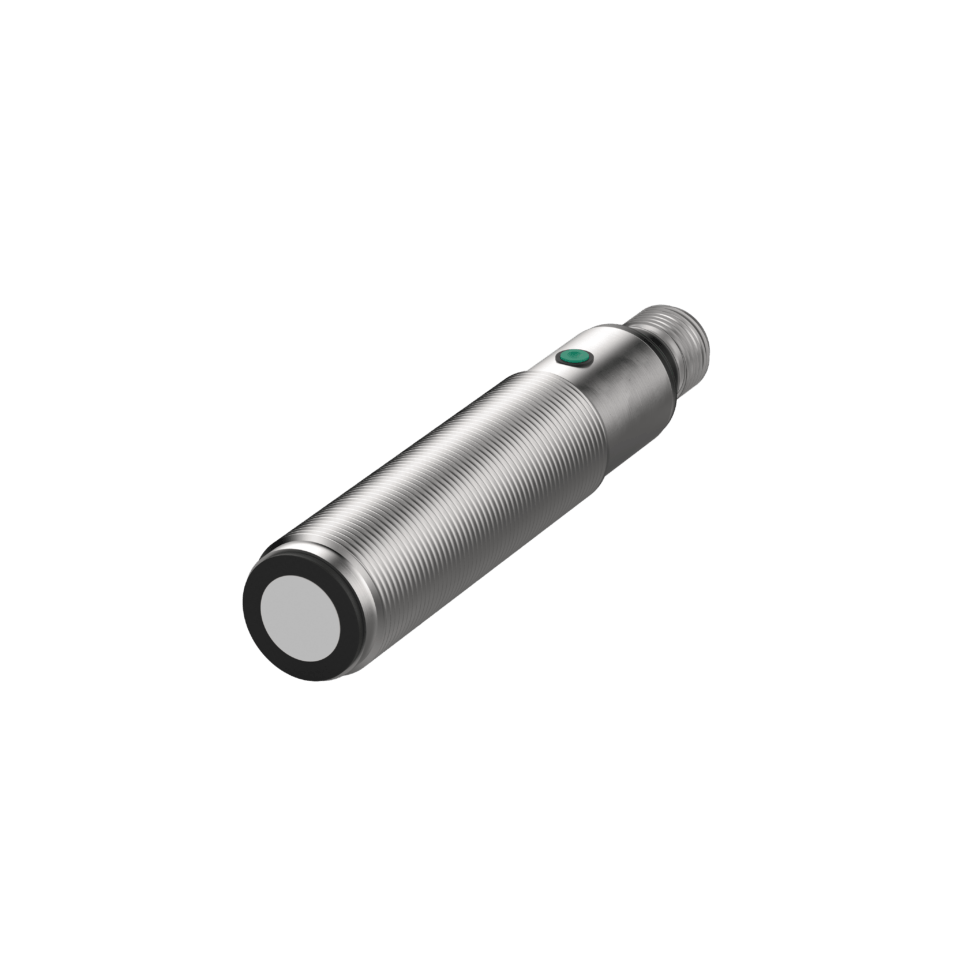

Capteur à ultrasons M18 modèle long

Évaluer ce produit

Capteur à ultrasons M18 modèle long

Évaluer ce produit
  • Mesure fiable quels que soient la transparence, la brillance, les caractéristiques de surface et la couleur du matériau
  • Insensible à l’encrassement, l’humidité, la poussière et le brouillard
  • Boîtier en inox (DIN 1.4404) ou en plastique (PBT)
  • Deux portées différentes jusqu’à 2,2 m
  • Sortie de commutation NPN/PNP/push-pull, sortie analogique
  • Paramétrage par touche d’apprentissage
  • Quatre modes de fonctionnement : barrage en mode reflex, fenêtre, hystérésis ou point de commutation
  • Synchronisation et mode multiplex
  • Compensation thermique

Les détecteurs à ultrasons de la série U*18 offrent la plus grande fonctionnalité et une extrême précision, même dans des conditions exigeantes, au même titre que dans une atmosphère explosive. Deux matériaux de boîtier différents, une portée allant jusqu’à 2,2 m, quatre modes de fonctionnement ainsi que diverses formes de sortie permettent toutes sortes d’applications.

La synchronisation et le mode multiplex garantissent une sécurité élevée des processus, même en cas d’utilisation simultanée de plusieurs détecteurs dans des espaces restreints.

Voir mes demandes
  Tout télécharger

Dessin technique

1/3
CAT_SENS_U_18_Standard_DRW
Plein écran
1/3
2/3
CAT_SENS_U_18_Standard_CON
Plein écran
2/3
3/3
CAT_SENS_U_18_Standard_CD_ML
Plein écran
3/3

Caractéristiques des articles

  • UD18MCN090S
  • UD18MCN220S
  • UD18MCP090S
  • UD18MCP220S
  • UD18MVN090S
  • UD18MVN220S
  • UD18MVP090S
  • UD18MVP220S
  • UD18M2N090S
  • UD18M2N220S
  • UD18M2P090S
  • UD18M2P220S
  • UD18PCN090S
  • UD18PCN220S
  • UD18PCP090S
  • UD18PCP220S
  • UD18PVN090S
  • UD18PVN220S
  • UD18PVP090S
  • UD18PVP220S
  • UD18P2N090S
  • UD18P2N220S
  • UD18P2P090S
  • UD18P2P220S
  • UR18M2N090S
  • UR18M2N220S
  • UR18M2P090S
  • UR18M2P220S
  • UR18P2N090S
  • UR18P2N220S
  • UR18P2P090S
  • UR18P2P220S
  • Courant permanent
  • Fréquence de commutation
  • Protection contre les inversions de polarité
  • Sortie de commutation
  • Signal de sortie min.
  • Signal de sortie max.
  • Signal de sortie min.
  • Signal de sortie max.
  • Tension d'alimentation min.
  • Tension d'alimentation max.
  • Consommation de courant
  • Résistance de charge min.
  • Résistance de charge max.
  • Technologie
  • Fréquence de fonctionnement
  • Sorties
  • Mode d'exploitation
  • Plage de mesure
  • Angle d'ouverture lobe acoustique
  • Ondulation résiduelle
  • Précision de répétition
  • Résolution
  • Déviation offset-température
  • Protection contre les surcharges
  • Protection contre les courts-circuits
  • Synchronisation
  • Mode multiplex
  • Distance minimale objet/réflecteur (barrage en mode reflex)
  • Distance minimale détecteur/réflecteur (barrage en mode reflex)
  • CEM
  • Temps de réponse sortie analogique
  • Vitesse start-up sortie numérique
  • Vitesse start-up sortie analogique
  • Zone aveugle
  • Erreur de linearité
  • MTTF
  • Accessoires fournis
  • Possibilité de réglage
  • Éléments d'affichage
  • Dimensions
  • Forme du boîtier
  • Matériau du boîtier
  • Matériau transducteur acoustique
  • Indice de protection
  • Température de service min.
  • Température de service max.
  • Température de stockage min.
  • Température de stockage max.
  • Compensation thermique
  • Filetage
  • Couple de serrage
  • Dimensions
  • Type de connecteur
  • Marquage CE
  • Certification UL
  • Certification CCC
AttributsUD18MCN090SUD18MCN220SUD18MCP090SUD18MCP220SUD18MVN090SUD18MVN220SUD18MVP090SUD18MVP220SUD18M2N090SUD18M2N220SUD18M2P090SUD18M2P220SUD18PCN090SUD18PCN220SUD18PCP090SUD18PCP220SUD18PVN090SUD18PVN220SUD18PVP090SUD18PVP220SUD18P2N090SUD18P2N220SUD18P2P090SUD18P2P220SUR18M2N090SUR18M2N220SUR18M2P090SUR18M2P220SUR18P2N090SUR18P2N220SUR18P2P090SUR18P2P220S
Bestellung
Bestellung
Courant permanent 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A 0,1 A
Fréquence de commutation 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz 3 Hz 2 Hz
Protection contre les inversions de polarité oui oui oui oui oui oui
Sortie de commutation NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP NPN PNP
Signal de sortie min. – 0 V DC – – 0 V DC – –
Signal de sortie max. – 10 V DC – – 10 V DC – –
Signal de sortie min. 4 mA – – 4 mA – – –
Signal de sortie max. 20 mA – – 20 mA – – –
Tension d'alimentation min. 10 V DC 10 V DC 10 V DC 10 V DC 10 V DC 10 V DC
Tension d'alimentation max. 30 V DC 30 V DC 30 V DC 30 V DC 30 V DC 30 V DC
Consommation de courant < 50 mA < 50 mA < 50 mA < 50 mA < 50 mA < 50 mA
Résistance de charge min. – 3000 Ohm – – 3000 Ohm – –
Résistance de charge max. 500 Ohm – – 500 Ohm – – –
Technologie Ultrasons Ultrasons Ultrasons Ultrasons Ultrasons Ultrasons
Fréquence de fonctionnement 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz 300 kHz 200 kHz
Sorties 1x 4...20mA + 1x NPN 1x 4...20mA + 1x PNP 1x 0...10V + 1x NPN 1x 0...10V + 1x PNP 2x NPN 2x PNP 1x 4...20mA + 1x NPN 1x 4...20mA + 1x PNP 1x 0...10V + 1x NPN 1x 0...10V + 1x PNP 2x NPN 2x PNP 2x NPN 2x PNP 2x NPN 2x PNP
Mode d'exploitation détecteur à réflexion directe détecteur à réflexion directe détecteur à réflexion directe détecteur à réflexion directe barrage en mode reflex barrage en mode reflex
Plage de mesure 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 100...900 mm 200...2200 mm 0...900 mm 0...2200 mm 0...900 mm 0...2200 mm 0...900 mm 0...2200 mm 0...900 mm 0...2200 mm
Angle d'ouverture lobe acoustique 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 ° 10 ±2 ° 14 ±2 °
Ondulation résiduelle 5 % 5 % 5 % 5 % 5 % 5 %
Précision de répétition 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 %
Résolution <= 3 mm <= 3 mm <= 3 mm <= 3 mm <= 3 mm <= 3 mm
Déviation offset-température ±2 % ±2 % ±2 % ±2 % ±2 % ±2 %
Protection contre les surcharges oui oui oui oui oui oui
Protection contre les courts-circuits oui oui oui oui oui oui
Synchronisation oui oui oui oui oui oui
Mode multiplex oui oui oui oui oui oui
Distance minimale objet/réflecteur (barrage en mode reflex) – – – – 10 % 10 %
Distance minimale détecteur/réflecteur (barrage en mode reflex) – – – – 150 mm 300 mm 150 mm 300 mm 150 mm 300 mm 150 mm 300 mm
CEM EN 60947-5-2 EN 60947-5-2 EN 60947-5-2 EN 60947-5-2 EN 60947-5-2 EN 60947-5-2
Temps de réponse sortie analogique 400 ms 400 ms – 400 ms 400 ms – –
Vitesse start-up sortie numérique 400 ms 400 ms 400 ms 400 ms 400 ms 400 ms
Vitesse start-up sortie analogique 500 ms 500 ms – 500 ms 500 ms – –
Zone aveugle 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm 100 mm 200 mm – –
Erreur de linearité 1 % 1 % 1 % 1 % 1 % 1 %
MTTF 126 a 126 a 126 a 126 a 126 a 126 a
Accessoires fournis 2 écrous inox clé de 24 2 écrous inox clé de 24 2 écrous plastique clé de 22 + 2 rondelles en caoutchouc 2 écrous plastique clé de 22 + 2 rondelles en caoutchouc 2 écrous inox clé de 24 2 écrous plastique clé de 22 + 2 rondelles en caoutchouc
Possibilité de réglage Touche d'apprentissage Touche d'apprentissage Touche d'apprentissage Touche d'apprentissage Touche d'apprentissage Touche d'apprentissage
Éléments d'affichage État de commutation : 2 LED jaunes, écho : 1 LED verte État de commutation : 2 LED jaunes, écho : 1 LED verte État de commutation : 2 LED jaunes, écho : 1 LED verte État de commutation : 2 LED jaunes, écho : 1 LED verte État de commutation : 2 LED jaunes, écho : 1 LED verte État de commutation : 2 LED jaunes, écho : 1 LED verte
Dimensions M18x1; L=91,6mm M18x1; L=91,6mm M18x1; L=91,6mm M18x1; L=91,6mm M18x1; L=91,6mm M18x1; L=91,6mm
Forme du boîtier cylindrique cylindrique cylindrique cylindrique cylindrique cylindrique
Matériau du boîtier acier inoxydable 1.4404 acier inoxydable 1.4404 PBT PBT acier inoxydable 1.4404 PBT
Matériau transducteur acoustique Résine époxy avec billes de verre Résine époxy avec billes de verre Résine époxy avec billes de verre Résine époxy avec billes de verre Résine époxy avec billes de verre Résine époxy avec billes de verre
Indice de protection IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529
Température de service min. -20 °C -20 °C -20 °C -20 °C -20 °C -20 °C
Température de service max. 70 °C 70 °C 70 °C 70 °C 70 °C 70 °C
Température de stockage min. -30 °C -30 °C -30 °C -30 °C -30 °C -30 °C
Température de stockage max. 80 °C 80 °C 80 °C 80 °C 80 °C 80 °C
Compensation thermique oui oui oui oui oui oui
Filetage M18 M18 M18 M18 M18 M18
Couple de serrage 50 N m 50 N m 1 N m 1 N m 50 N m 1 N m
Dimensions 100 g 100 g 70 g 70 g 100 g 70 g
Type de connecteur M12 5-pol. M12 5-pol. M12 5-pol. M12 5-pol. M12 5-pol. M12 5-pol.
Marquage CE oui oui oui oui oui oui
Certification UL oui oui oui oui oui oui
Certification CCC <36V oui <36V oui <36V oui <36V oui <36V oui <36V oui
1/1
U18_long_ordering-key_21092020
Plein écran
1/1
Downloads
brochure produit captuers a ultrasons pdf 1,53 Mo
