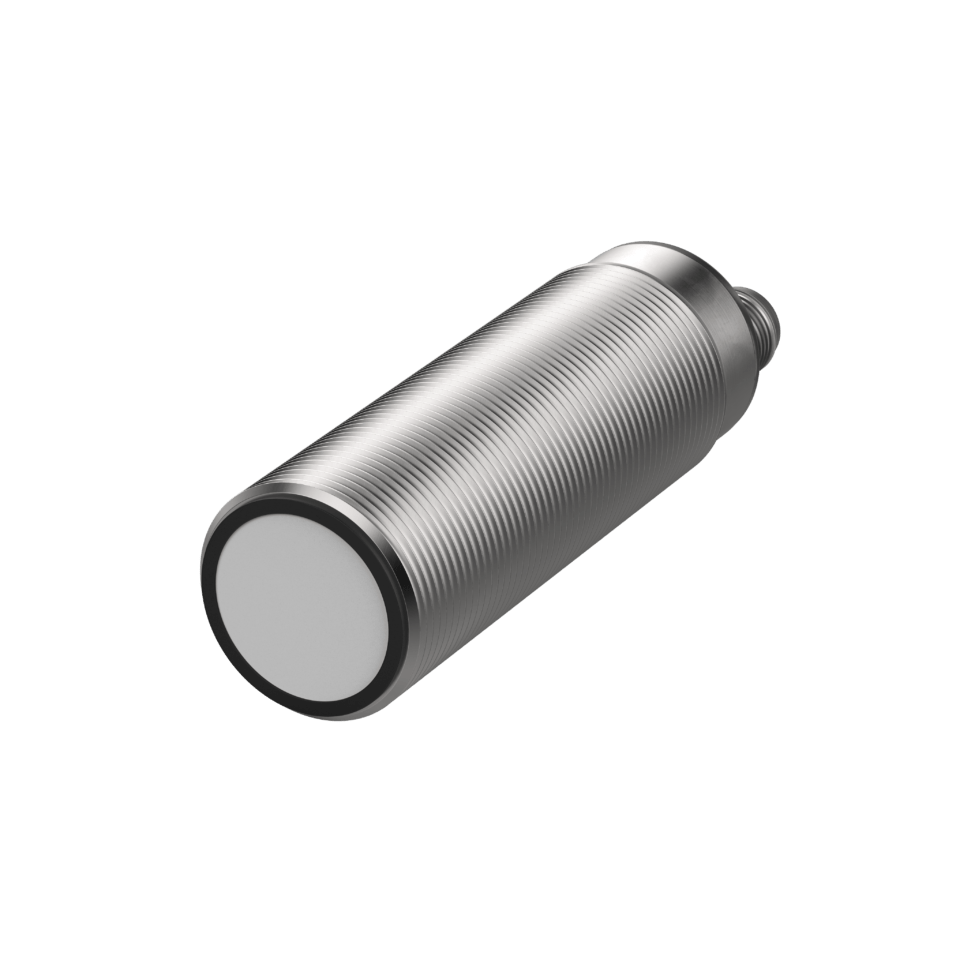

Ultraschallsensor M30 Bauform

Zuverlässige Messung unabhängig von Transparenz, Glanz, Oberflächenbeschaffenheit und Materialfarbe
Unempfindlich gegenüber Schmutz, Feuchtigkeit, Staub und Nebel
Gehäusematerial aus Edelstahl (DIN 1.4404) oder Kunststoff (PBT)
Drei verschiedene Reichweiten bis 6 m
Schaltausgang NPN/PNP/Push-Pull, Analogausgang
Parametrierung über Teach-in Knopf
Vier Betriebsmodi: Reflexionsschranke, Fenster-, Hysterese- sowie Schaltpunktbetrieb
Synchronisation und Multiplexmodus
Temperaturkompensation

Dank leistungsstarker Elektronik ist die Baureihe U*30 der ideale Partner für die Weitbereichserfassung von Objekten und Füllhöhen in großer Entfernung mit bis zu 8 Meter. Wie alle anderen zylindrischen Bauformen von elobau sind die Sensoren temperaturkompensiert, um auch bei Temperaturschwankungen eine hohe Genauigkeit zu erzielen.

Mit Edelstahl- sowie Kunststoffvarianten kann flexibel auf unterschiedlichste Anforderungen reagiert werden.

Meine Anfragen ansehen

Alles downloaden

Technische Zeichnung

1/5

Vollbild

1/5

2/5

Vollbild

2/5

3/5

Vollbild

3/5

4/5

Vollbild

4/5

5/5

Vollbild

5/5

Artikel-Merkmale

Elektrische Daten
UD30LPCN600S
UD30LPCP600S
UD30LPVN600S
UD30LPVP600S
UD30LP2N600S
UD30LP2P600S
UD30MCN350S
UD30MCP350S
UD30MVN350S
UD30MVP350S
UD30M2N350S
UD30M2P350S
UD30PCN350S
UD30PCP350S
UD30PVN350S
UD30PVP350S
UD30P2N350S
UD30P2P350S

Elektrische Daten
Dauerstrom
Schaltfrequenz
Verpolungsschutz
Schaltausgang
Ausgangssignal min.
Ausgangssignal max.
Ausgangssignal min.
Ausgangssignal max.
Betriebsspannung min.
Betriebsspannung max.
Stromaufnahme
Lastwiderstand min.
Lastwiderstand max.
Technologie
Arbeitsfrequenz
Ausgänge
Betriebsart
Messbereich
Öffnungswinkel Schallkeule
Restwelligkeit
Wiederholgenauigkeit
Auflösung
Temperaturdrift
Überlastschutz
Kurzschlussschutz
Synchronisation
Multiplexbetrieb
Linearitätsfehler
Blindzone
Start-Up Time Analogausgang
Start-Up Time Digitalausgang
Ansprechzeit Analogausgang
EMV
MTTF

Attribute	UD30LPCN600S	UD30LPCP600S	UD30LPVN600S	UD30LPVP600S	UD30LP2N600S	UD30LP2P600S	UD30MCN350S	UD30MCP350S	UD30MVN350S	UD30MVP350S	UD30M2N350S	UD30M2P350S	UD30PCN350S	UD30PCP350S	UD30PVN350S	UD30PVP350S	UD30P2N350S	UD30P2P350S
Bestellung
Bestellung
Dauerstrom	0,1 A						0,1 A						0,1 A
Schaltfrequenz	1 Hz						1 Hz						1 Hz
Verpolungsschutz	ja						ja						ja
Schaltausgang	NPN	PNP	NPN	PNP	NPN	PNP	NPN	PNP	NPN	PNP	NPN	PNP	NPN	PNP	NPN	PNP	NPN	PNP
Ausgangssignal min.	–		0 V DC		–				0 V DC		–				0 V DC		–
Ausgangssignal max.	–		10 V DC		–				10 V DC		–				10 V DC		–
Ausgangssignal min.	4 mA		–				4 mA		–				4 mA		–
Ausgangssignal max.	20 mA		–				20 mA		–				20 mA		–
Betriebsspannung min.	10 V DC						10 V DC						10 V DC
Betriebsspannung max.	30 V DC						30 V DC						30 V DC
Stromaufnahme	< 25 mA						< 25 mA						< 25 mA
Lastwiderstand min.	–		3000 Ohm		–				3000 Ohm		–				3000 Ohm		–
Lastwiderstand max.	500 Ohm		–				500 Ohm		–				500 Ohm		–
Technologie	Ultraschall						Ultraschall						Ultraschall
Arbeitsfrequenz	75 kHz						112 kHz						112 kHz
Ausgänge	1x 4...20mA + 1x NPN	1x 4...20mA + 1x PNP	1x 0...10V + 1x NPN	1x 0...10V + 1x PNP	2x NPN	2x PNP	1x 4...20mA + 1x NPN	1x 4...20mA + 1x PNP	1x 0...10V + 1x NPN	1x 0...10V + 1x PNP	2x NPN	2x PNP	1x 4...20mA + 1x NPN	1x 4...20mA + 1x PNP	1x 0...10V + 1x NPN	1x 0...10V + 1x PNP	2x NPN	2x PNP
Betriebsart	Reflexionstaster						Reflexionstaster						Reflexionstaster
Messbereich	350...6000 mm						250...3500 mm						250...3500 mm
Öffnungswinkel Schallkeule	18 ±2 °						15 ±2 °						15 ±2 °
Restwelligkeit	5 %						5 %						5 %
Wiederholgenauigkeit	0,1 %						0,1 %						0,1 %
Auflösung	+/- 3 mm						+/- 2 mm						+/- 2 mm
Temperaturdrift	±5 %						±5 %						±5 %
Überlastschutz	ja						ja						ja
Kurzschlussschutz	ja						ja						ja
Synchronisation	ja						ja						ja
Multiplexbetrieb	ja						ja						ja
Linearitätsfehler	1 %						1 %						1 %
Blindzone	350 mm						250 mm						250 mm
Start-Up Time Analogausgang	600 ms				–		600 ms				–		600 ms				–
Start-Up Time Digitalausgang	400 ms						400 ms						400 ms
Ansprechzeit Analogausgang	450 ms				–		450 ms				–		450 ms				–
EMV	EN 60947-5-2						EN 60947-5-2						EN 60947-5-2
MTTF	104 a						104 a						104 a

Eigenschaften
UD30LPCN600S
UD30LPCP600S
UD30LPVN600S
UD30LPVP600S
UD30LP2N600S
UD30LP2P600S
UD30MCN350S
UD30MCP350S
UD30MVN350S
UD30MVP350S
UD30M2N350S
UD30M2P350S
UD30PCN350S
UD30PCP350S
UD30PVN350S
UD30PVP350S
UD30P2N350S
UD30P2P350S

Eigenschaften
Zubehör mitgeliefert
Einstellmöglichkeit
Anzeigeelemente

Attribute	UD30LPCN600S	UD30MCN350S	UD30PCN350S
Bestellung
Bestellung
Zubehör mitgeliefert	2 Kunstoffmuttern SW36 + 2 Gummischeiben	2 Edelstahlmuttern SW36	2 Kunstoffmuttern SW36 + 2 Gummischeiben
Einstellmöglichkeit	Teach-in Knopf	Teach-in Knopf	Teach-in Knopf
Anzeigeelemente	Schaltzustand: 2 LEDs gelb, Echo: 1 LED grün	Schaltzustand: 2 LEDs gelb, Echo: 1 LED grün	Schaltzustand: 2 LEDs gelb, Echo: 1 LED grün

Mechanische Daten
UD30LPCN600S
UD30LPCP600S
UD30LPVN600S
UD30LPVP600S
UD30LP2N600S
UD30LP2P600S
UD30MCN350S
UD30MCP350S
UD30MVN350S
UD30MVP350S
UD30M2N350S
UD30M2P350S
UD30PCN350S
UD30PCP350S
UD30PVN350S
UD30PVP350S
UD30P2N350S
UD30P2P350S

Mechanische Daten
Abmessungen
Gehäusebauform

Attribute	UD30LPCN600S	UD30MCN350S	UD30PCN350S
Bestellung
Bestellung
Abmessungen	M30x1,5 (Kopf Ø=38,8mm) L=98,6mm	M30x1.5 L=98,9	M30x1.5 L=98,9
Gehäusebauform	zylindrisch	zylindrisch	zylindrisch

Materialinformationen
UD30LPCN600S
UD30LPCP600S
UD30LPVN600S
UD30LPVP600S
UD30LP2N600S
UD30LP2P600S
UD30MCN350S
UD30MCP350S
UD30MVN350S
UD30MVP350S
UD30M2N350S
UD30M2P350S
UD30PCN350S
UD30PCP350S
UD30PVN350S
UD30PVP350S
UD30P2N350S
UD30P2P350S

Materialinformationen
Gehäusematerial
Material Schallwandler

Attribute	UD30LPCN600S	UD30MCN350S	UD30PCN350S
Bestellung
Bestellung
Gehäusematerial	PBT	Edelstahl 1.4404	PBT
Material Schallwandler	Epoxidharz mit Glaskugeln	Epoxidharz mit Glaskugeln	Epoxidharz mit Glaskugeln

Umgebungsbedingungen
UD30LPCN600S
UD30LPCP600S
UD30LPVN600S
UD30LPVP600S
UD30LP2N600S
UD30LP2P600S
UD30MCN350S
UD30MCP350S
UD30MVN350S
UD30MVP350S
UD30M2N350S
UD30M2P350S
UD30PCN350S
UD30PCP350S
UD30PVN350S
UD30PVP350S
UD30P2N350S
UD30P2P350S

Umgebungsbedingungen
Schutzart
Betriebstemperatur min.
Betriebstemperatur max.
Lagertemperatur min.
Lagertemperatur max.
Temperaturkompensation

Attribute	UD30LPCN600S	UD30MCN350S	UD30PCN350S
Bestellung
Bestellung
Schutzart	IP67 DIN EN 60529	IP67 DIN EN 60529	IP67 DIN EN 60529
Betriebstemperatur min.	-20 °C	-20 °C	-20 °C
Betriebstemperatur max.	70 °C	70 °C	70 °C
Lagertemperatur min.	-30 °C	-30 °C	-30 °C
Lagertemperatur max.	80 °C	80 °C	80 °C
Temperaturkompensation	ja	ja	ja
