Ultraschallsensor in verschiedenen Ausführungen

Ultraschallsensoren

Präzision durch Ultraschall

Ultraschallsensoren kommen zum Einsatz, um Entfernungen und deren Veränderung zu messen. Dadurch lassen sich Objekte in Bewegung (Annäherung oder Entfernung) oder Füllstände in Tanks messen und überwachen. Das physikalische Prinzip dahinter ermöglicht zuverlässige Präzision, von der viele Anwendungen profitieren.

Was ist ein Ultraschallsensor?

Ein Ultraschallsensor ist ein Instrument, das die Entfernung zu einem Objekt anhand von Ultraschallwellen misst. Ein Ultraschallsensor nutzt einen Wandler, um Ultraschallimpulse zu senden und das reflektierte Echo wieder zu empfangen.

Der zeitliche Abstand zwischen Aussenden und Empfangen gibt Aufschluss darüber, wie weit das Objekt entfernt ist. Ob wenige Zentimeter oder einige Meter – Ultraschallsensoren messen die Entfernung präzise. Denn die Schallwellen breiten sich in der Luft konstant mit einer Geschwindigkeit von 343,2 m/s aus.

Wir funktionieren Ultraschallsensoren?

Ultraschallsensoren senden eine Schallwelle mit einer Frequenz aus, die über dem menschlichen Hörbereich liegt. Der Wandler des Sensors ist gleichzeitig Lautsprecher und Mikrofon. Er sendet und empfängt das Ultraschallsignal. Unsere Ultraschallsensoren verwenden einen einzigen Wandler, um einen Impuls zu senden und das Echo zu empfangen.

Der Sensor bestimmt als Sender und Empfänger die Entfernung zu einem Ziel. Dafür misst er die Zeitspannen zwischen dem Senden und Empfangen des Ultraschallimpulses.

Unsere Ultraschallsensoren in der Anwendung

Screenshot ultrasonic video (1)
Play
Ich möchte YouTube-Inhalte aktivieren und stimme zu, dass Daten von YouTube geladen werden (siehe Datenschutz).

Wofür eignen sich Ultraschallsensoren?

Ultraschallsensoren benötigen eine Oberfläche, die den Schall reflektiert. Das wiederum macht das Einsatzgebiet so groß. Denn sowohl Flüssigkeiten als auch Feststoffe weisen diese physikalische Eigenschaft auf. Sensoren kommen nicht mit dem Medium in direkten Kontakt. Deshalb können Sie in Chemie-, Kraftstoff-, Lebensmittel- und Wassertanks eingesetzt werden.

Bei der Messung von Flüssigkeitsständen haben Anwendungen, die als Messprinzip Infrarotsensoren verwenden, aufgrund der Lichtdurchlässigkeit des Zielobjekts Schwierigkeiten mit diesem speziellen Anwendungsfall.

Ultraschallsensoren erfassen die Anwesenheit von Objekten auf Förderbändern oder auch die Dicke von Papierrollen in Druckmaschinen. Diese zwei Anwendungsfälle zeigen wie vielfältig die Sensoren eingesetzt werden können, um das menschliche Überwachen zu automatisieren. Zählen, messen, detektieren, warnen – die Einsatzgebiete sind vielfältig. elobau-Sensoren und lassen sich je nach Anforderung auf ihren Einsatzort hin ausrichten.

Mobile Anwendung oder industrielle Anwendung?

Die Füllstände in stehenden Tanks messen Ultraschallsensoren zuverlässig. Sind die Tanks in Bewegung, kann die unruhige Oberfläche des Mediums dazu führen, dass die Messung ungenau wird. Für diesen Fall werden Schallrohre eingesetzt, innerhalb derer der Sensor seine Messung durchführt. Darin ist die Oberfläche des Mediums konstant. So ist selbst bei Tanks in Bewegung eine präzise Messung durch Ultraschall möglich.

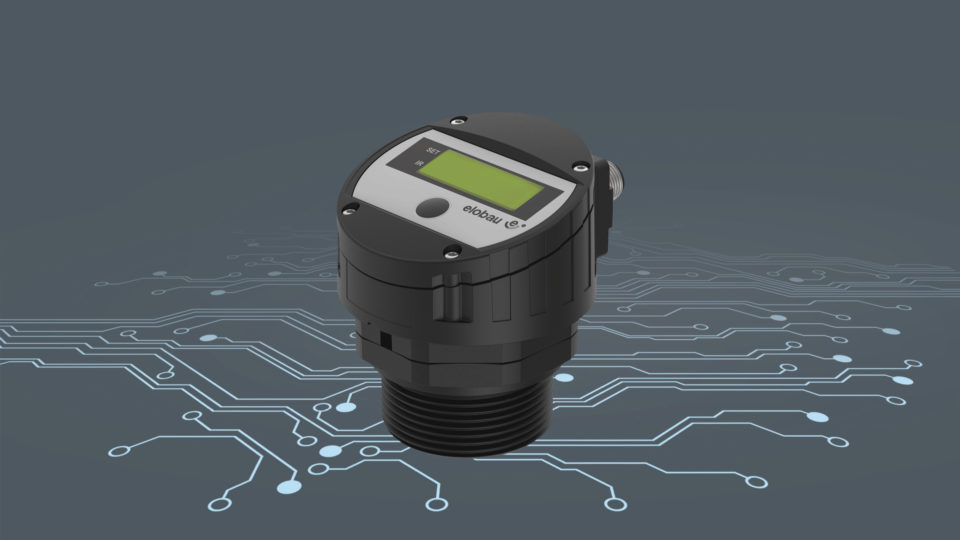

2U Industry elobau
Ultraschallmessung in Industrie Anwendungen mit dem 2U Industry

Wofür werden Ultraschallsensoren eingesetzt?

  • Anwesenheitserfassung
  • Füllstandsmessung
  • Standort
  • Messen von Entfernung
  • Berührungslose Sensoren werden auch als Näherungssensoren bezeichnet.

Ultraschallsensoren eignen sich auch für den Einsatz in rauen Bedingungen, da sie gegen Licht, Rauch, Staub unempfindlich sind. Solange die Oberfläche den Schall nicht absorbiert, wie bei Wolle, arbeiten Ultraschallsensoren zuverlässig.

Produkthighlights des elobau-Portfolios

  • Zuverlässig und vielseitig sowohl in industrieller Umgebung als auch bei herausfordernden Off-Highway Einsätzen einsetzbar – unabhängig von der Oberflächenstruktur des Objekts
  • Klimaneutral
  • Gut sichtbare LEDs zur Erkennung von Echo und Schaltzustand
  • Große Reichweite der Produkte – Messungen bis zu 8 m möglich
  • Industrie 4.0 ready mit IO-Link
  • Wahlweise Kunststoffgehäuse oder Edelstahlgehäuse für mehr Robustheit

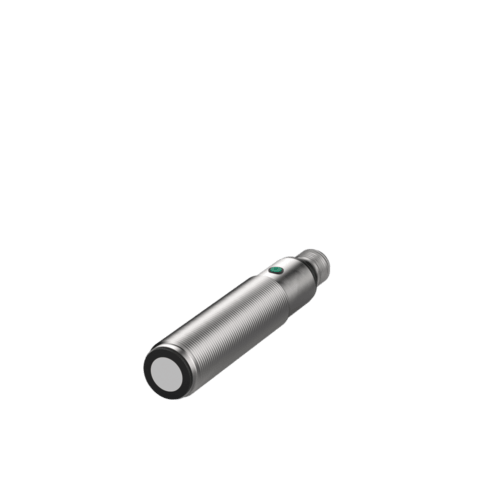

  • Erfüllung der ATEX-Richtlinie erlaubt den Einsatz in explosionsgefährdeten Bereichen

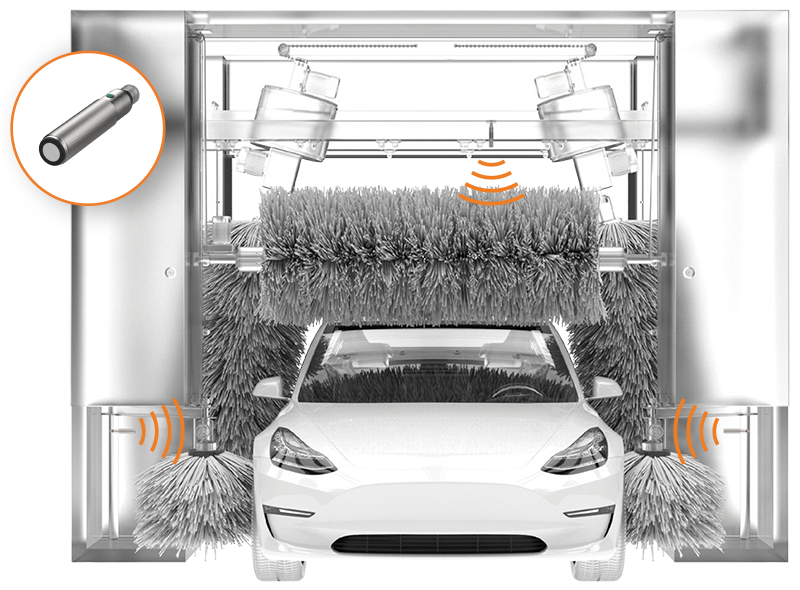

Ultraschallsensor zur Positionserfassung in einer Waschanlage
