Miniaturschwimmerschalter

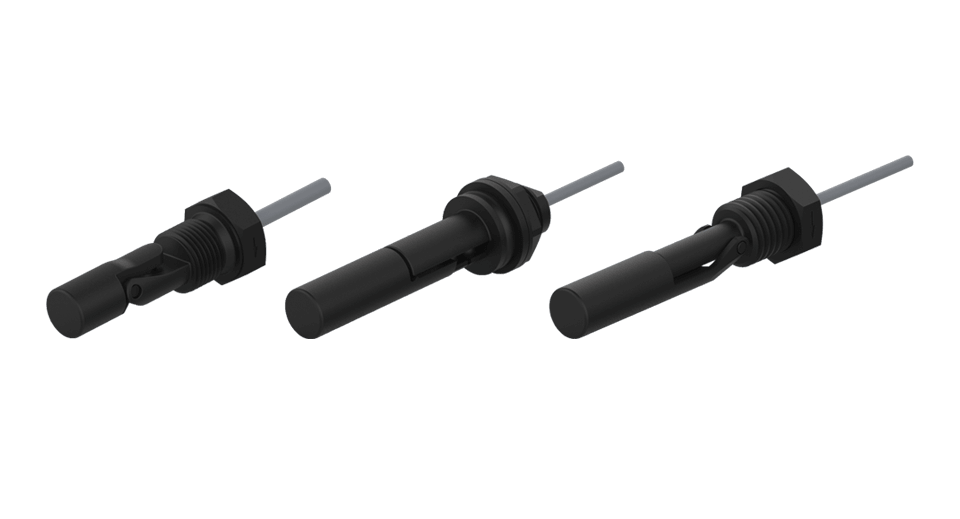

Schwimmerschalter und Klappschwimmerschalter zur Tanküberwachung

Was ist ein Schwimmerschalter?

Ein Schwimmerschalter oder Schwimmschalter ist ein Sensor, der das Erreichen eines Grenzstands angibt. Das geschieht durch ein zuverlässiges Prinzip: Ein Hohlkörper wird durch das Steigen oder Sinken des Flüssigkeitsniveaus angehoben oder abgesenkt. Diese Zustandsänderung des Hohlkörpers kann auf unterschiedliche Weise ein Signal auslösen. Bei elobau realisieren Schwimmerschalter und Klappschwimmerschalter mittels Reed-Kontakte.

Wie funktioniert ein Schwimmschalter mit Reedtechnik?

Für Schwimmerschalter zur Tanküberwachung und zur kontinuierlichen Füllstandsmessung setzen wir auf Reed-Technik oder Ultraschall. Das Verwenden von Reedtechnik bringt eine Reihe von Vorteilen mit sich. Deshalb sind sie für den Einsatz in aggressiven Medien und rauen Bedingungen geeignet.

Doch wie funktioniert ein Reedschalter im Schwimmschalter? Die Änderung des Niveaus bringt den Hohlkörper in Bewegung. Dadurch wird ein Magnet an den Reedkontakt geführt, sodass der darin befindliche Kontakt sich schließt. So kann ein elektrisches Signal weitergeleitet werden, um über die Änderung des Füllstands zu informieren.

Je nachdem, wie der Klappschwimmerschalter der Schwimmerschalter positioniert ist, führt das Ändern des Pegels zum Öffnen oder Schließen des Kontaks. Dadurch wird das Signal unterbrochen oder weitergeleitet. Somit stehen Schwimmschalter als Öffner (normally closed) oder Schließer (normally open) zur Verfügung.

Welcher Schwimmerschalter ermöglicht
kontinuierliche Füllstandsmessung?

Pro Schwimmerschalter lässt sich ein Messpunkt belegen. Das Auslesen dieses Messpunkts gibt nur Aufschluss darüber, ob ein Grenzstand erreicht wurde oder nicht. Um einen Tank präziser zu überwachen und den Füllstand sicher anzugeben, werden mehrere Messpunkte benötigt. Diese finden bei der kontinuierliche Füllstandsmessung ihren Platz in einem geschützten Rohr.

An diesem Rohr befindet sich ein Hohlkörper, der je nach Füllstand steigt oder sinkt. Der Magnet in diesem Schwimmer öffnet oder schließt dabei die Reedkontakte. Über ein Display oder ein Interface kann der Füllstand abgelesen weden. Das Ausgangsignal ist sowohl als Strom oder Spannung verfügbar.

Was ist Grenzstandmessung?

Grenzstandmessung misst einen zuvor definierten Wert eines Mediums. Dabei wird das Über- oder Unterschreiten eines Niveaus angegeben. Die Grenzstandmessung findet ihren Einsatz, um Leerlaufen oder Überlaufen zu verhindern.

Ein Beispiel: Das Ausgangssignal kann über ein Relais oder eine Auswerteeinheit an eine Pumpe gekoppelt werden. Unterschreitet ein Füllstand den Grenzstand, sodass Leerlauf droht, wird die Pumpe in Gang gesetzt und befüllt den Tank.

Erreicht der Tankfüllstand einen Grenzstand, sorgt das Ausgangsignal eines zweiten Schwimmerschalters dafür, dass die Pumpe ihre Arbeit wieder einstellt. So werden zwei Messpunkte für zwei Grenzstände realisiert. Mittels unseres Befestigungsmoduls lassen sich bis zu 4 Eintauchschwimmerschalter vertikal befestigen, sodass vier Grenzstände erfasst werden können.
