Sicherheitssensor 120VA

Verfügbar im elostore

Sicherheitssensor 120VA

Verfügbar im elostore
  • Schutzart IP6K9K ideal für Wash-Down-Anwendungen
  • Variabler Anschluss durch Kabelabgang und M12-Pigtail
  • Große Schaltabstände ermöglichen verdeckten Einbau
  • Applikationsabhängige Kombination von Sensor und Betätiger (z.B. Sensor verdeckt hinter Edelstahl, Betätiger in Edelstahl-Gehäuse in Prozessbereich)



Durch die Möglichkeit, die Sensoren im M18-Edelstahlgehäuse und passendem Hygienemagneten zu verwenden, ergeben sich besonders in der lebensmittelverarbeitenden Industrie viele Einsatzbereiche.

Dieses Produkt ist auch in unserem elo.store erhältlich.

Technische Zeichnung

1/3
Cat_MS_120_VA_DRW1
Vollbild
1/3
2/3
Cat_MS_120_VA_CON
Vollbild
2/3
3/3
Cat_MS_120_VA_CD
Vollbild
3/3

Artikel-Merkmale

  • Elektrische Daten
  • 120V62VY01
  • 120272VY01
  • Elektrische Daten
  • Schaltspannung min.
  • Schaltspannung max.
  • Schaltstrom max.
  • Schaltleistung max.
  • Schaltfrequenz
  • gesicherter Schaltabstand (Sao)
  • gesicherter Ausschaltabstand (Sar)
  • Mindestschaltabstand (S0 min)
  • LED-Anzeige
  • Ansteuerung
  • Schaltprinzip
  • Vorwiderstand
  • Technologie
  • Kontaktart
  • Verschmutzungsgrad
  • Schutzklasse
Attribute120V62VY01120272VY01
Bestellung
Schaltspannung min. 19,2 V DC
Schaltspannung max. 28,8 V DC
Schaltstrom max. 0,1 A
Schaltleistung max. 3 W
Schaltfrequenz 5 Hz
gesicherter Schaltabstand (Sao) 4 mm
gesicherter Ausschaltabstand (Sar) 18 mm 22 mm
Mindestschaltabstand (S0 min) 0,5 mm
LED-Anzeige Nein
Ansteuerung stirnseitig
Schaltprinzip magnetisch
Vorwiderstand 22 Ohm
Technologie Reed
Kontaktart S/S S/Ö
Verschmutzungsgrad 3
Schutzklasse III
  • Sicherheitstechnische Kennwerte
  • 120V62VY01
  • 120272VY01
  • Sicherheitstechnische Kennwerte
  • Codierung nach EN ISO 14119
  • B10d nach EN ISO 13849-1
  • Bauart nach EN ISO 14119
  • Gebrauchsdauer in Jahren
  • Struktur nach EN ISO 13849-1
Attribute120V62VY01120272VY01
Bestellung
Codierung nach EN ISO 14119 gering
B10d nach EN ISO 13849-1 20000000
Bauart nach EN ISO 14119 4
Gebrauchsdauer in Jahren 20 a
Struktur nach EN ISO 13849-1 Zweikanalig
  • Mechanische Daten
  • 120V62VY01
  • 120272VY01
  • Mechanische Daten
  • Gehäusebauform
  • Abmessungen
  • nicht bündig einbaubar
  • Rastung vorhanden
Attribute120V62VY01120272VY01
Bestellung
Gehäusebauform zylindrisch
Abmessungen M18 x 55mm M18 x 55 mm
nicht bündig einbaubar ja
Rastung vorhanden nein
  • Materialinformationen
  • 120V62VY01
  • 120272VY01
  • Materialinformationen
  • Gehäusematerial
  • Muttermaterial
  • Gehäusefarbe
Attribute120V62VY01120272VY01
Bestellung
Gehäusematerial Edelstahl
Muttermaterial Edelstahl
Gehäusefarbe silber
  • Umgebungsbedingungen
  • 120V62VY01
  • 120272VY01
  • Umgebungsbedingungen
  • Schutzart
  • Schutzart Stecker
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Schockfestigkeit (Norm)
  • Vibrationsfestigkeit (Norm)
  • Lagertemperatur min.
  • Lagertemperatur max.
Attribute120V62VY01120272VY01
Bestellung
Schutzart IP69K DIN 40050-9 - IP68 1bar DIN EN 60529
Schutzart Stecker IP67 DIN EN 60529
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 75 °C
Schockfestigkeit (Norm) 30g / 11ms
Vibrationsfestigkeit (Norm) 10 - 55Hz
Lagertemperatur min. -25 °C
Lagertemperatur max. 75 °C
  • Montage
  • 120V62VY01
  • 120272VY01
  • Montage
  • Befestigungsart
  • Gewinde
Attribute120V62VY01120272VY01
Bestellung
Befestigungsart Befestigungsmutter
Gewinde M18
  • Anschluss
  • 120V62VY01
  • 120272VY01
  • Anschluss
  • Steckertyp
Attribute120V62VY01120272VY01
Bestellung
Steckertyp M12x1 - 4 polig M8x1 - 4 polig
  • Zulassungen
  • 120V62VY01
  • 120272VY01
  • Zulassungen
  • CE Kennzeichnung
Attribute120V62VY01120272VY01
Bestellung
CE Kennzeichnung ja
  • Betriebsdaten
  • 120V62VY01
  • 120272VY01
  • Betriebsdaten

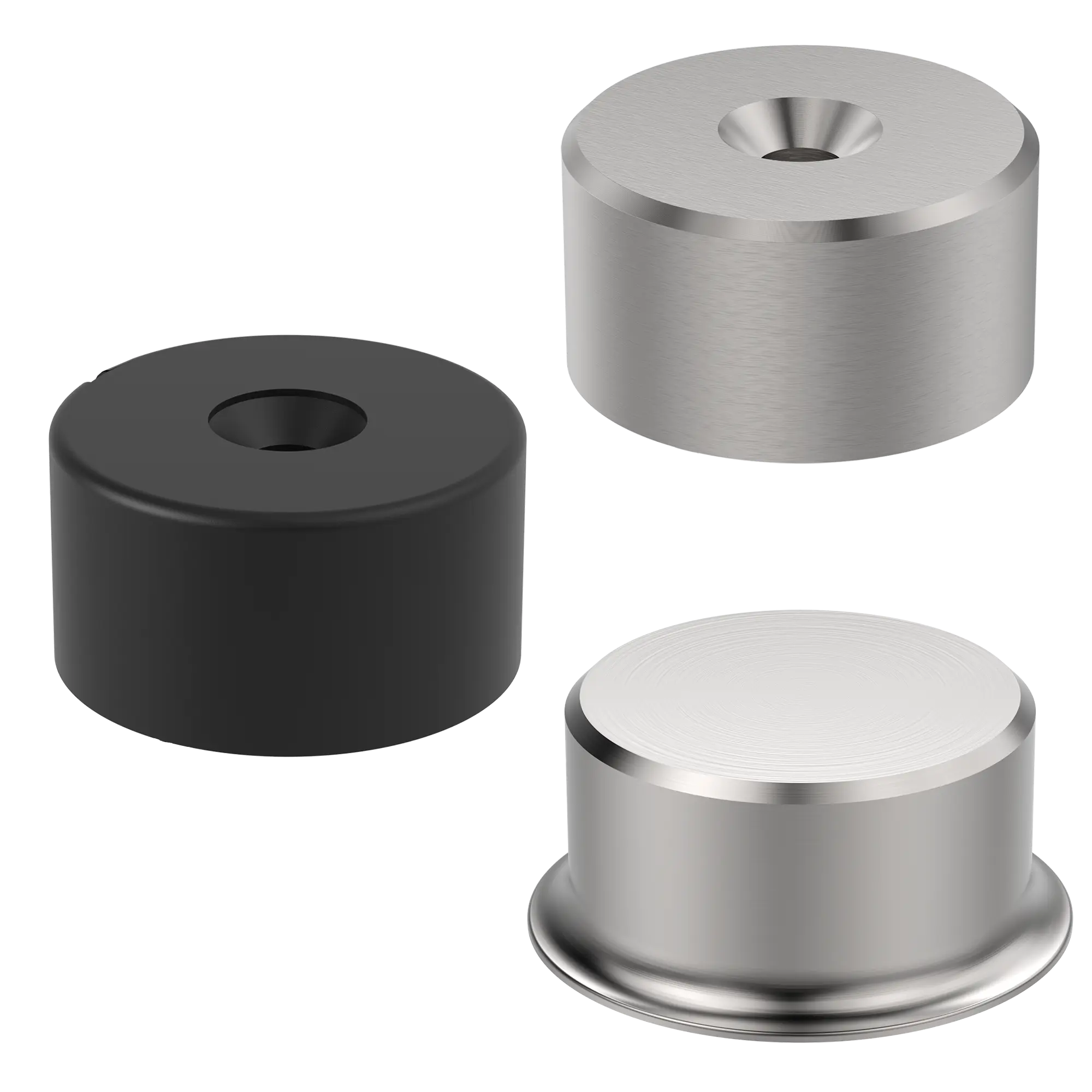

  • Mögliche Betätiger
Attribute120V62VY01120272VY01
Bestellung
Mögliche Betätiger 30420000
1/3
120_steel_switching-distance
Vollbild
1/3
2/3
120_steel_ordering_key
Vollbild
2/3
3/3
120_steel_magnets
Vollbild
3/3
Downloads
Manual magnetic sensor 120..2. pdf 1.010,29 kB
