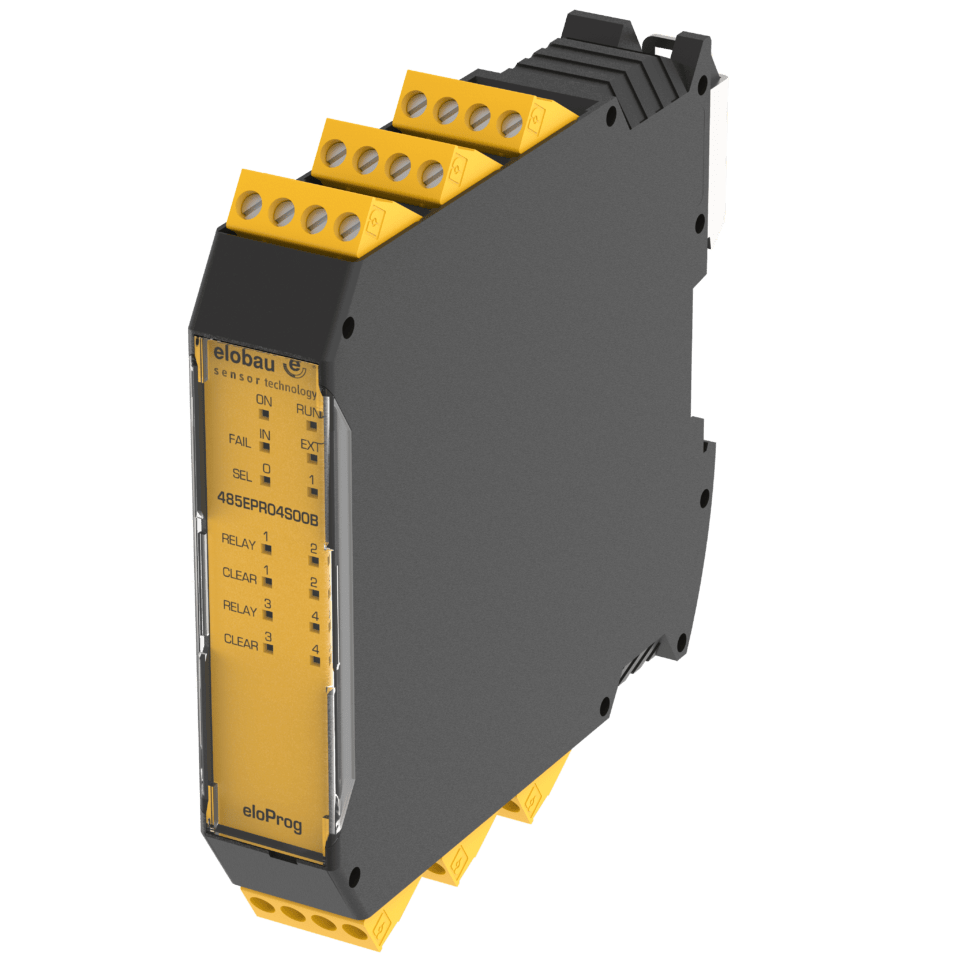

eloProg Relaismodule 485EPR

eloProg Relaismodule 485EPR

  • Bis zu 4 sichere, redundante Relaisausgänge (NO-Kontakte)
  • Diagnose über bis zu 4 konfigurierbare Kontrollausgänge und LEDs
  • Bis zu 4 EDM-Eingänge zur Überwachung nachfolgender Schütze oder Anschluss einer Start-Taste
  • EDM-Ausgang zur Rückführung an Basis- oder Ausgangsmodul
  • Verbindung mit dem Basismodul und weiteren Erweiterungsmodulen je nach Variante mit
    vormontiertem T-Verteiler (proprietärer 5-Wege-Bus) oder durch Verdrahtung über Anschlussklemmen

Die Erweiterungsmodule mit Relaisausgängen besitzen bis zu 4 zwangsgeführte NO-Relaiskontakte. Diese können mit je 6A und 240VAC beaufschlagt werden. Außerdem stehen bis zu 8 elektronische Kontrollausgänge für Diagnosezwecke zur Verfügung.

Technische Zeichnung

1/1
Cat_MS_SAE_485_Auswerteeinheit_DRW1
Vollbild
1/1

Artikel-Merkmale

  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Gebrauchskategorie
  • DC
  • Anschluss an Ausgangsmodul
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Gebrauchskategorie AC-15 / DC-13
DC je nach Konfiguration %
Anschluss an Ausgangsmodul über Anschlussklemmen
  • Elektrische Daten
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Elektrische Daten
  • Schaltspannung min. am Sicherheitsausgang
  • Schaltspannung max. am Sicherheitsausgang
  • Schaltspannung min. am Sicherheitsausgang
  • Schaltspannung max. am Sicherheitsausgang
  • Schaltstrom min. am Sicherheitsausgang
  • Schaltstrom max. am Sicherheitsausgang
  • Schaltstrom max. am Kontrollausgang
  • Reaktionszeit
  • Anzahl Sicherheitsausgänge Relais
  • Anzahl Kontrollausgänge Relais
  • Rückführkreis
  • Betriebsspannung min.
  • Betriebsspannung max.
  • Leistungsaufnahme
  • LED-Anzeige
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Schaltspannung min. am Sicherheitsausgang 10 V DC
Schaltspannung max. am Sicherheitsausgang 250 V DC
Schaltspannung min. am Sicherheitsausgang 10 V AC
Schaltspannung max. am Sicherheitsausgang 400 V AC 230 V AC 400 V AC
Schaltstrom min. am Sicherheitsausgang 0,02 A
Schaltstrom max. am Sicherheitsausgang 6 A
Schaltstrom max. am Kontrollausgang 0,1 A
Reaktionszeit 12 ms
Anzahl Sicherheitsausgänge Relais 2 4
Anzahl Kontrollausgänge Relais 8
Rückführkreis ja je nach Konfiguration
Betriebsspannung min. 19,2 V DC
Betriebsspannung max. 28,8 V DC
Leistungsaufnahme 3 W
LED-Anzeige 1-farbig Nein
  • Sicherheitstechnische Kennwerte
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Sicherheitstechnische Kennwerte
  • PL nach EN ISO 13849-1
  • SIL nach IEC 61508
  • SIL CL nach IEC 62061
  • PFHD nach IEC 61508
  • Safe Failure Fraction (SFF) nach IEC 61508
  • Gebrauchsdauer
  • n max. der Schaltspiele bei 1 A Schaltstrom AC15 230V (B10d)
  • n max. der Schaltspiele bei 2 A Schaltstrom DC13 24V (B10d)
  • n max. der Schaltspiele bei 3 A Schaltstrom AC15 230V (B10d)
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
PL nach EN ISO 13849-1 e
SIL nach IEC 61508 3
SIL CL nach IEC 62061 3
PFHD nach IEC 61508 je nach Konfiguration 1/h 1,30 x 10-9 1/h
Safe Failure Fraction (SFF) nach IEC 61508 99,7 %
Gebrauchsdauer 20 Tm
n max. der Schaltspiele bei 1 A Schaltstrom AC15 230V (B10d) 750000
n max. der Schaltspiele bei 2 A Schaltstrom DC13 24V (B10d) 10000000
n max. der Schaltspiele bei 3 A Schaltstrom AC15 230V (B10d) 300000
  • Mechanische Daten
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Mechanische Daten
  • Lebensdauer mechanisch (Zyklen)
  • Abmessungen
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Lebensdauer mechanisch (Zyklen) > 20 x 10^6 > 40 x 106
Abmessungen 108 x 22,5 x 114,5 mm (H/B/T)
  • Materialinformationen
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Materialinformationen
  • Gehäusematerial
  • Gehäusefarbe
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Gehäusematerial PA
Gehäusefarbe Gehaeuse schwarz Frontplatte gelb
  • Umgebungsbedingungen
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Umgebungsbedingungen
  • Schutzart Gehäuse
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Lagertemperatur min.
  • Lagertemperatur max.
  • Relative Luftfeuchtigkeit
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Schutzart Gehäuse IP20 DIN EN 60529 IP54 DIN EN 60529
Betriebstemperatur min. -10 °C
Betriebstemperatur max. 55 °C
Lagertemperatur min. -20 °C
Lagertemperatur max. 85 °C
Relative Luftfeuchtigkeit 10...95 %
  • Montage
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Montage
  • Befestigungsart
  • Masse
  • Anzugsdrehmoment für Anschlussklemmen
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Befestigungsart Hutschiene
Masse 181 g 231 g 255 g
Anzugsdrehmoment für Anschlussklemmen 0,6 N m
  • Anschluss
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Anschluss
  • Anschluss an Basismodul
  • Schraubklemmen
  • steckbare Anschlussklemmen
  • min. Anschlussquerschnitt
  • max. Anschlussquerschnitt
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Anschluss an Basismodul über Anschlussklemmen proprietärer 5-Wege Bus (T-Verteiler)
Schraubklemmen ja
steckbare Anschlussklemmen ja
min. Anschlussquerschnitt 0,5 mm²
max. Anschlussquerschnitt 2,5 mm²
  • Zulassungen
  • 485EPR02
  • 485EPR04
  • 485EPR04S08B
  • Zulassungen
  • Zulassung nach
  • CE Kennzeichnung
Attribute485EPR02485EPR04485EPR04S08B
Bestellung
Bestellung
Zulassung nach EN ISO 13849-1 IEC 61508 IEC 62061 UL 508 / CSA 22.2
CE Kennzeichnung ja
