Klappschwimmerschalter 207KS

Verfügbar im elostore

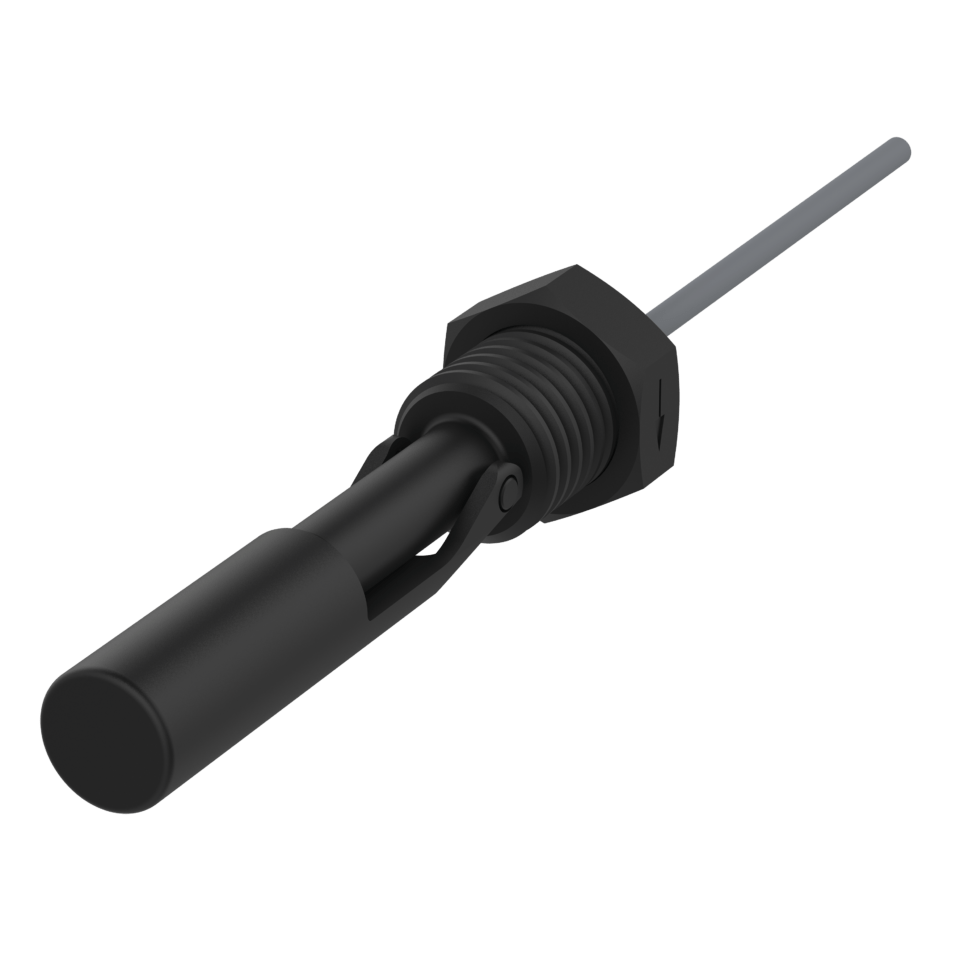

Klappschwimmerschalter 207KS

Verfügbar im elostore
  • Füllstandsmessung auf Reed-Kontakt Basis
  • Mechanisches Gelenk erlaubt Einsatz bei starken Strömungen
  • Verschiedene Materialien verfügbar (PP oder PA12)
  • Befestigung mittels NPT-Gewinde oder Dichtungsmanschette
  • Wahl zwischen Kabelabgang, M12-Stecker oder Pigtail-Variante
  • Kontaktart: Schließer/Öffner oder Wechsler
  • Temperaturbereich von -25°C bis 105°C
  • Schaltspannung bis zu max. 250V
  • Schutzart IP67

Die Klappschwimmerschalter Variante 207KS erlaubt durch das robuste mechanische Gelenk zuverlässige Überwachung von Medien unter starken Strömungen. In Verbindung mit zwei unterschiedlichen Befestigungsvarianten lassen sich viele Anwendungen aus unterschiedlichsten Industrien realisieren, z.B. Grenzstandsmessung von Flüssigkeiten in Behältern, Wasser- und Abwasseraufbereitung oder auch Grenzstandsmessung im Maschinen- und Anlagenbau. Die Besonderheit hierbei ist, dass die Montage des Klappschwimmerschalters dank der durchdachten Dichtungsmanschette komplett von außen geschehen kann. Zusätzliches Kontern ist nicht erforderlich und vereinfacht die Montage. Kostenersparnis und mehr Flexibilität durch Reduzierung der Varianten wird erzielt, indem die Schaltfunktion durch einfaches Drehen des Klappschwimmerschalters umgekehrt werden kann.

Dieses Produkt ist auch in unserem elo.store erhältlich.

Technische Zeichnung

1/12
Cat_LEV_207KS__D_DRW1
Vollbild
1/12
2/12
Cat_LEV_207KS__D_CON
Vollbild
2/12
3/12
Cat_LEV_207KS__D_CD
Vollbild
3/12
4/12
Cat_LEV_207KS__N_DRW1
Vollbild
4/12
5/12
Cat_LEV_207KS__N_CON
Vollbild
5/12
6/12
Cat_LEV_207KS__N_CD
Vollbild
6/12
7/12
Cat_LEV_207KS14N05_DRW1
Vollbild
7/12
8/12
Cat_LEV_207KS14N05_CON
Vollbild
8/12
9/12
Cat_LEV_207KS14N05_CD
Vollbild
9/12
10/12
Cat_LEV_207KS__M_DRW1
Vollbild
10/12
11/12
Cat_LEV_207KS__M_CON
Vollbild
11/12
12/12
Cat_LEV_207KS__M_CD
Vollbild
12/12

Artikel-Merkmale

  • Attribute
  • 207KS12D
  • 207KS12N
  • 207KS14D
  • 207KS14N
  • 207KS14N05
  • 207KS22D
  • 207KS22N
  • 207KS24D
  • 207KS24N
  • Attribute
  • Schaltspannung max.
  • Schaltspannung max.
  • Schaltstrom max.
  • Schaltleistung max.
  • Kontaktart
  • Ausgangssignal
  • Technologie
Attribute207KS12D207KS12N207KS14D207KS14N207KS14N05207KS22D207KS22N207KS24D207KS24N
Bestellung
Bestellung
Schaltspannung max. 250 V DC 48 V DC
Schaltspannung max. 250 V AC 48 V AC
Schaltstrom max. 1 A 0,25 A
Schaltleistung max. 50 W 3 W
Kontaktart 1A oder 1B 1C
Ausgangssignal digital digital
Technologie Reed Reed
  • Attribute
  • 207KS12D
  • 207KS12N
  • 207KS14D
  • 207KS14N
  • 207KS14N05
  • 207KS22D
  • 207KS22N
  • 207KS24D
  • 207KS24N
  • Attribute
  • Schwimmerdurchmesser
  • Ausführung
Attribute207KS12D207KS12N207KS14D207KS14N207KS14N05207KS22D207KS22N207KS24D207KS24N
Bestellung
Bestellung
Schwimmerdurchmesser 17 mm 17 mm
Ausführung Mechanisches Gelenk Mechanisches Gelenk
  • Attribute
  • 207KS12D
  • 207KS12N
  • 207KS14D
  • 207KS14N
  • 207KS14N05
  • 207KS22D
  • 207KS22N
  • 207KS24D
  • 207KS24N
  • Attribute
  • Gehäusematerial
  • Schwimmermaterial
  • Kabelmaterial
Attribute207KS12D207KS12N207KS14D207KS14N207KS14N05207KS22D207KS22N207KS24D207KS24N
Bestellung
Bestellung
Gehäusematerial PP PA12 PP PA12
Schwimmermaterial PP PA12 PP PA12
Kabelmaterial PVC - PVC
  • Attribute
  • 207KS12D
  • 207KS12N
  • 207KS14D
  • 207KS14N
  • 207KS14N05
  • 207KS22D
  • 207KS22N
  • 207KS24D
  • 207KS24N
  • Attribute
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Druckfestigkeit
  • Schutzart außerhalb Behälter
  • Schutzart innerhalb Behälter
Attribute207KS12D207KS12N207KS14D207KS14N207KS14N05207KS22D207KS22N207KS24D207KS24N
Bestellung
Bestellung
Betriebstemperatur min. -25 °C -25 °C
Betriebstemperatur max. 105 °C 105 °C
Druckfestigkeit 3 bar 3 bar
Schutzart außerhalb Behälter IP67 DIN EN 60529 IP67 DIN EN 60529
Schutzart innerhalb Behälter IP68 DIN EN 60529 IP68 DIN EN 60529
  • Attribute
  • 207KS12D
  • 207KS12N
  • 207KS14D
  • 207KS14N
  • 207KS14N05
  • 207KS22D
  • 207KS22N
  • 207KS24D
  • 207KS24N
  • Attribute
  • Befestigungsart
  • Gewinde
  • Einbauöffnung
Attribute207KS12D207KS12N207KS14D207KS14N207KS14N05207KS22D207KS22N207KS24D207KS24N
Bestellung
Bestellung
Befestigungsart Dichtmanschette Gewinde Dichtmanschette Gewinde Dichtmanschette Gewinde Dichtmanschette Gewinde
Gewinde G 1/2 - 14NPT G 1/2 - 14NPT G 1/2 - 14NPT G 1/2 - 14NPT
Einbauöffnung D22-23 G 1/2 - 14NPT D22-23 G 1/2 - 14NPT D22-23 G 1/2 - 14NPT D22-23 G 1/2 - 14NPT
  • Attribute
  • 207KS12D
  • 207KS12N
  • 207KS14D
  • 207KS14N
  • 207KS14N05
  • 207KS22D
  • 207KS22N
  • 207KS24D
  • 207KS24N
  • Attribute
  • Steckertyp
  • Kabellänge
Attribute207KS12D207KS12N207KS14D207KS14N207KS14N05207KS22D207KS22N207KS24D207KS24N
Bestellung
Bestellung
Steckertyp - M12 -
Kabellänge 1 m 1 m
1/1
207KS_ordering-key_06-2021
Vollbild
1/1
Downloads
Portfolio der zur chemische Beständigkeit bei Füllstandsmessern
Chemical resistance pdf 2 MB
