Klappschwimmerschalter 204KS

Verfügbar im elostore

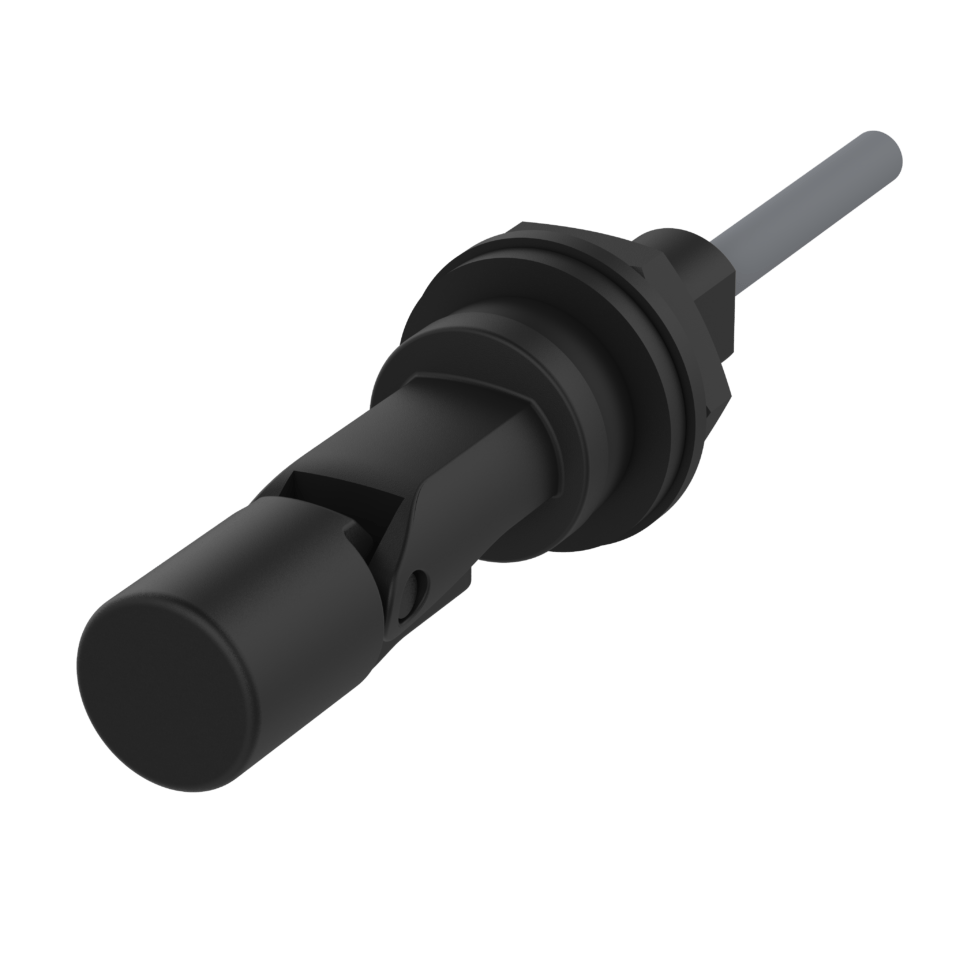

Klappschwimmerschalter 204KS

Verfügbar im elostore
  • Füllstandsmessung auf Reed-Kontakt Basis
  • Sehr kompakte Bauform
  • Mechanisches Gelenk erlaubt Einsatz bei starken Strömungen
  • Verschiedene Materialien verfügbar (PP oder PA12)
  • Befestigung mittels G1/2“ Gewinde oder Dichtungsmanschette
  • Wahl zwischen Kabelabgang, M12-Stecker oder Pigtail-Variante
  • Wahl zwischen Kontaktarten Schließer/Öffner, Wechsler
  • Temperaturbereich von -25°C bis 105°C
  • Schaltspannung bis zu max. 250V
  • Schutzart IP67

Die Klappschwimmerschalter Variante 204KS zeichnet sich besonders durch die kompakte Bauform aus. In Verbindung mit zwei unterschiedlichen Befestigungsvarianten lassen sich viele Anwendungen aus unterschiedlichsten Industrien realisieren, z.B. Grenzstandsmessung von Flüssigkeiten in Behältern bei der Wasseraufbereitung oder im Maschinen- und Anlagenbau. Besonderheit hierbei ist, dass die Montage des Klappschwimmerschalters dank der durchdachten Dichtungsmanschette komplett von außen geschehen kann. Kostenersparnis und mehr Flexibilität durch Reduzierung der Varianten wird erzielt, indem die Schaltfunktion durch einfaches Drehen des Klappschwimmerschalters umgekehrt werden kann.

Dieses Produkt ist auch in unserem elo.store erhältlich.

Technische Zeichnung

1/12
Cat_LEV_204KS__C_DRW1
Vollbild
1/12
2/12
Cat_LEV_204KS__C_CON
Vollbild
2/12
3/12
Cat_LEV_204KS__C_CD
Vollbild
3/12
4/12
Cat_LEV_204KS__D_DRW1
Vollbild
4/12
5/12
Cat_LEV_204KS__D_CON
Vollbild
5/12
6/12
Cat_LEV_204KS__D_CD
Vollbild
6/12
7/12
Cat_LEV_204KS__E_DRW1
Vollbild
7/12
8/12
Cat_LEV_204KS__E_CON
Vollbild
8/12
9/12
Cat_LEV_204KS__E_CD
Vollbild
9/12
10/12
Cat_LEV_204KS__G_DRW1
Vollbild
10/12
11/12
Cat_LEV_204KS__G_CON
Vollbild
11/12
12/12
Cat_LEV_204KS__G_CD
Vollbild
12/12

Artikel-Merkmale

  • Attribute
  • 204KS12CT00
  • 204KS12DT1H
  • 204KS12E000
  • 204KS12G01H
  • 204KS14CT00
  • 204KS14DT1H
  • 204KS14E000
  • 204KS14G01H
  • 204KS22CT00
  • 204KS22DT1H
  • 204KS22E000
  • 204KS22G01H
  • 204KS24CT00
  • 204KS24DT1H
  • 204KS24E000
  • 204KS24G01H
  • Attribute
  • Schaltspannung max.
  • Schaltspannung max.
  • Schaltstrom max.
  • Schaltleistung max.
  • Kontaktart
  • Ausgangssignal
  • Technologie
Attribute204KS12CT00204KS12DT1H204KS12E000204KS12G01H204KS14CT00204KS14DT1H204KS14E000204KS14G01H204KS22CT00204KS22DT1H204KS22E000204KS22G01H204KS24CT00204KS24DT1H204KS24E000204KS24G01H
Bestellung
Bestellung
Schaltspannung max. 250 V DC 250 V DC 48 V DC 48 V DC
Schaltspannung max. 250 V AC 250 V AC 48 V AC 48 V AC
Schaltstrom max. 1 A 1 A 0,5 A 0,5 A
Schaltleistung max. 50 W 50 W 10 W 10 W
Kontaktart 1A oder 1B 1A oder 1B 1C 1C
Ausgangssignal digital digital digital
Technologie Reed Reed Reed
  • Attribute
  • 204KS12CT00
  • 204KS12DT1H
  • 204KS12E000
  • 204KS12G01H
  • 204KS14CT00
  • 204KS14DT1H
  • 204KS14E000
  • 204KS14G01H
  • 204KS22CT00
  • 204KS22DT1H
  • 204KS22E000
  • 204KS22G01H
  • 204KS24CT00
  • 204KS24DT1H
  • 204KS24E000
  • 204KS24G01H
  • Attribute
  • Schwimmerdurchmesser
  • Ausführung
Attribute204KS12CT00204KS12DT1H204KS12E000204KS12G01H204KS14CT00204KS14DT1H204KS14E000204KS14G01H204KS22CT00204KS22DT1H204KS22E000204KS22G01H204KS24CT00204KS24DT1H204KS24E000204KS24G01H
Bestellung
Bestellung
Schwimmerdurchmesser 17 mm 17 mm 17 mm
Ausführung Mechanisches Gelenk kleine Bauform Mechanisches Gelenk kleine Bauform Mechanisches Gelenk kleine Bauform
  • Attribute
  • 204KS12CT00
  • 204KS12DT1H
  • 204KS12E000
  • 204KS12G01H
  • 204KS14CT00
  • 204KS14DT1H
  • 204KS14E000
  • 204KS14G01H
  • 204KS22CT00
  • 204KS22DT1H
  • 204KS22E000
  • 204KS22G01H
  • 204KS24CT00
  • 204KS24DT1H
  • 204KS24E000
  • 204KS24G01H
  • Attribute
  • Gehäusematerial
  • Schwimmermaterial
  • Kabelmaterial
Attribute204KS12CT00204KS12DT1H204KS12E000204KS12G01H204KS14CT00204KS14DT1H204KS14E000204KS14G01H204KS22CT00204KS22DT1H204KS22E000204KS22G01H204KS24CT00204KS24DT1H204KS24E000204KS24G01H
Bestellung
Bestellung
Gehäusematerial PP PA12 PP PA12
Schwimmermaterial PP PA12 PP PA12
Kabelmaterial - PVC - PVC - PVC - PVC - PVC - PVC - PVC - PVC
  • Attribute
  • 204KS12CT00
  • 204KS12DT1H
  • 204KS12E000
  • 204KS12G01H
  • 204KS14CT00
  • 204KS14DT1H
  • 204KS14E000
  • 204KS14G01H
  • 204KS22CT00
  • 204KS22DT1H
  • 204KS22E000
  • 204KS22G01H
  • 204KS24CT00
  • 204KS24DT1H
  • 204KS24E000
  • 204KS24G01H
  • Attribute
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Druckfestigkeit
  • Schutzart außerhalb Behälter
  • Schutzart innerhalb Behälter
Attribute204KS12CT00204KS12DT1H204KS12E000204KS12G01H204KS14CT00204KS14DT1H204KS14E000204KS14G01H204KS22CT00204KS22DT1H204KS22E000204KS22G01H204KS24CT00204KS24DT1H204KS24E000204KS24G01H
Bestellung
Bestellung
Betriebstemperatur min. -25 °C -25 °C -25 °C
Betriebstemperatur max. 105 °C 105 °C 105 °C
Druckfestigkeit 3 bar 3 bar 3 bar
Schutzart außerhalb Behälter IP67 DIN EN 60529 IP67 DIN EN 60529 IP67 DIN EN 60529
Schutzart innerhalb Behälter IP68 DIN EN 60529 IP68 DIN EN 60529 IP68 DIN EN 60529
  • Attribute
  • 204KS12CT00
  • 204KS12DT1H
  • 204KS12E000
  • 204KS12G01H
  • 204KS14CT00
  • 204KS14DT1H
  • 204KS14E000
  • 204KS14G01H
  • 204KS22CT00
  • 204KS22DT1H
  • 204KS22E000
  • 204KS22G01H
  • 204KS24CT00
  • 204KS24DT1H
  • 204KS24E000
  • 204KS24G01H
  • Attribute
  • Befestigungsart
  • Gewinde
  • Einbauöffnung
Attribute204KS12CT00204KS12DT1H204KS12E000204KS12G01H204KS14CT00204KS14DT1H204KS14E000204KS14G01H204KS22CT00204KS22DT1H204KS22E000204KS22G01H204KS24CT00204KS24DT1H204KS24E000204KS24G01H
Bestellung
Bestellung
Befestigungsart Dichtmanschette Gewinde Dichtmanschette Gewinde Dichtmanschette Gewinde Dichtmanschette Gewinde
Gewinde G 1/2 G 1/2 G 1/2 G 1/2
Einbauöffnung D22-23 G1/2 D22-23 G1/2 D22-23 G1/2 D22-23 G1/2
  • Attribute
  • 204KS12CT00
  • 204KS12DT1H
  • 204KS12E000
  • 204KS12G01H
  • 204KS14CT00
  • 204KS14DT1H
  • 204KS14E000
  • 204KS14G01H
  • 204KS22CT00
  • 204KS22DT1H
  • 204KS22E000
  • 204KS22G01H
  • 204KS24CT00
  • 204KS24DT1H
  • 204KS24E000
  • 204KS24G01H
  • Attribute
  • Steckertyp
  • Kabellänge
Attribute204KS12CT00204KS12DT1H204KS12E000204KS12G01H204KS14CT00204KS14DT1H204KS14E000204KS14G01H204KS22CT00204KS22DT1H204KS22E000204KS22G01H204KS24CT00204KS24DT1H204KS24E000204KS24G01H
Bestellung
Bestellung
Steckertyp M12 - M12 - M12 - M12 - M12 - M12 - M12 - M12 -
Kabellänge 1 m 1 m 1 m 1 m 1 m 1 m 1 m 1 m
1/1
204KS_ordering-key
Vollbild
1/1
Downloads
Portfolio der zur chemische Beständigkeit bei Füllstandsmessern
Chemical resistance pdf 2 MB
