In der Kabine einer mobilen Arbeitsmaschine entscheidet der Griff, wie präzise und ermüdungsfrei der Maschinenführer arbeitet. Die Multifunktionsgriffe von elobau bündeln Taster, Daumenräder und CAN-Busanbindung in einem modular konfigurierbaren Joystick-Griff. Zwei Baureihen für Landtechnik, Bautechnik und Flurfördertechnik – als Standardkonfiguration oder auf Ihre Maschine zugeschnitten.
Ihre Maschine verlangt eine eigene Griffform, spezifische Ergonomie oder ein abweichendes Bedienlayout? Wir entwickeln kundenspezifische Multifunktionsgriffe mit einer hohen Fertigungstiefe in Deutschland.
Kontaktieren Sie uns – gemeinsam entwickeln wir die Lösung für Ihre Anforderungen.
Taster, Daumenräder, Beleuchtung und Farbgebung lassen sich frei konfigurieren. Das Bedienlayout passt sich Ihrer Maschine an, nicht umgekehrt. Tastenfarben und Symbolik sind auch bei Standardprodukten individualisierbar. Sie definieren die Belegung über den Online-Konfigurator, wir setzen sie um.
Der im Griff verbaute CAN-Controller überträgt alle Bediensignale per CANopen oder SAE J1939 über ein einziges Buskabel an die Fahrzeugsteuerung. Das reduziert den Verkabelungsaufwand in der Kabine erheblich. Für Maschinen ohne CAN-Architektur steht ein analoger Ausgang zur Verfügung.
Eine kapazitive Sensorfolie erkennt, ob der Bediener den Joystick greift, nach dem Prinzip eines Touchscreens. Erst bei erkannter Berührung wird der Joystick aktiv. Das verhindert unbeabsichtigte Maschinenbewegungen, etwa durch Anstoßen mit der Kleidung. Optional für beide Baureihen.
Beide Griffe basieren auf einem modularen Baukasten und lassen sich über unseren elobau-Konfigurator individuell zusammenstellen. Der zentrale Unterschied ist der verfügbare Funktionsumfang am Griff.
341G/342G | 361G/362G | |
|---|---|---|
| Daumenräder (max.) | 1 | 3 |
| Tasterpositionen (max.) | 6 | 10 |
| Kompatible Joystick-Bases | Befestigungsadapter für alle gängigen Joysticks verfügbar | Serienversion für J4, J5 und J6; kompatibel mit allen gängigen Joystick-Typen |
| Passt, wenn … | … wenige Zusatzfunktionen am Griff genügen: Frontladersteuerung am Traktor, kompakte Bedienpanels, Anwendungen mit begrenztem Einbauraum. | … der Bediener viele Funktionen direkt am Griff abrufen muss, ohne umzugreifen: Bagger, Teleskoplader, Kommissionierer, Maschinen mit hohem Hydraulik-Funktionsumfang. |
Beide Baureihen haben gemeinsam:
Multifunktionsgriffe werden überall dort eingesetzt, wo ein Maschinenführer mehrere Funktionen gleichzeitig steuern muss, ohne die Hand vom Joystick zu nehmen.
Bagger, Radlader, Kompaktlader (Skid Steer Loader) und Mobildumper verlangen Griffe, die bei Vibrationen, Staub und extremen Temperaturen zuverlässig arbeiten. Die kapazitive Anwesenheitserkennung ist hier besonders relevant: Vor allem auf einer Baustelle kann es passieren, dass der Bediener am Joystick hängen bleibt. Ohne Anwesenheitserkennung kann dann bspw. der Baggerarm ausschlagen.
In Gabelstaplern, Kommissionierern und Ameisen zählt kompakte Bauform bei hohem Funktionsumfang. Über die CAN-Busanbindung entfällt die aufwendige Einzelverdrahtung. Besonders in beengten Einbausituationen innerhalb der Armlehne oder eines Bedienpanels spart das Platz und Montagezeit.
Von der Komponentenvorauswahl bis zur laufenden Serienlieferung haben Sie einen einzigen Ansprechpartner.
Jeder Schritt – vom Werkzeugbau bis zur Endprüfung – läuft an unserem Standort in Leutkirch im Allgäu. Das bedeutet kurze Abstimmungswege. Bei kundenspezifischen Projekten richten wir uns nach Ihrem Projektzeitplan, unabhängig davon, in welcher Phase Ihre Kabinenentwicklung steht.

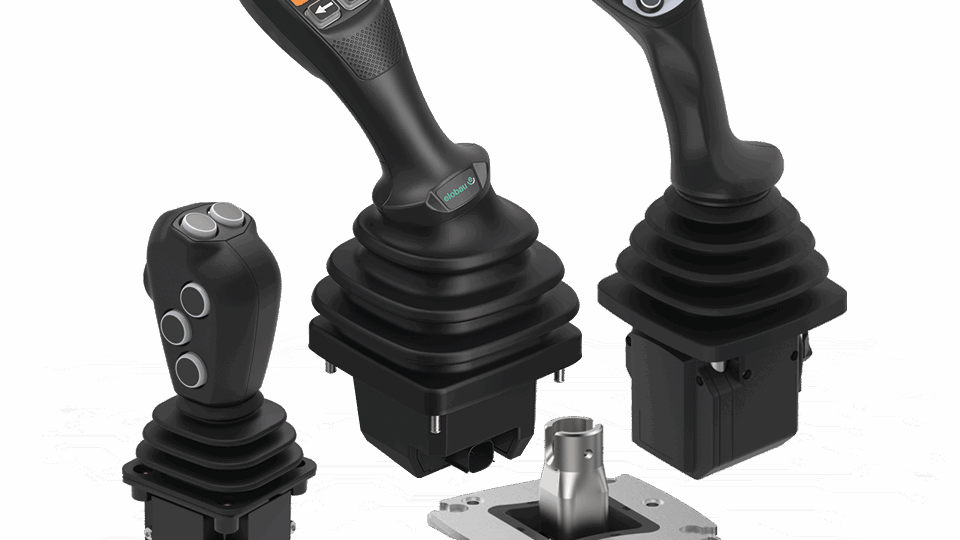

Ein elobau Multifunktionsgriff ist ein Teil des Joystick-Systems. Der Griff sitzt auf einer Joystick-Base, die die Mechanik enthält: Federrückstellung, Überdruckpunkte (auch Soft Detent, Feelpoint oder Overpressure Point genannt) und Rastungen. Wenn Sie Griff und Base als Gesamtsystem von elobau beziehen, entfällt der Integrationsaufwand auf Ihrer Seite: Mechanik und Elektronik sind ab Werk aufeinander abgestimmt.
Bei der analogen Variante führt jede Komponente ein eigenes Signal direkt zur Steuereinheit. Jede Taste, jedes Daumenrad benötigt eine separate Leitung. Der CAN-Bus funktioniert anders: Ein standardisiertes Protokoll (CANopen oder SAE J1939) bündelt alle Signale auf einer Leitung. Der im Griff integrierte CAN-Controller wandelt die Eingaben in CAN-Nachrichten um, die direkt in die Bus-Architektur des Fahrzeugs eingespielt werden. Der Trend im Markt geht klar in Richtung CAN – aber für Maschinen ohne Bus-Architektur bleibt der analoge Ausgang verfügbar.
Maschinenführer arbeiten täglich oft acht Stunden und mehr mit dem Griff in der Hand. Beide Baureihen sind ergonomisch geformt und in rechts- und linkshändiger Ausführung verfügbar. Nacht- und Funktionsbeleuchtung an Tastern und Daumenrädern stellt sicher, dass jede Funktion auch bei schlechten Lichtverhältnissen erreichbar ist.
Intuitive Bedienbarkeit wird für Maschinenhersteller zunehmend zum Differenzierungsmerkmal: Klar belegte, beleuchtete Bedienelemente in einer ergonomisch optimierten Griffform verkürzen die Einarbeitungszeit, reduzieren Fehlbedienungen und senken die körperliche Belastung über die Schicht.
Beide Multifunktionsgriffe sind nach EN 60068-2-27 auf Schockfestigkeit geprüft und für einen Betriebstemperaturbereich von –25 °C bis +85 °C spezifiziert (Lagertemperatur bis –40 °C). Für den Einsatz außerhalb der geschützten Kabine – etwa an Anbaugeräten oder externen Bedienstationen – steht eine Variante mit Microtastern zur Verfügung.
elobau fertigt mit 100-%-End-of-Line-Prüfung. Jedes Produkt wird vor Auslieferung geprüft.
elobau ist EMAS-zertifiziert und wurde 2023 als nachhaltigster Mittelständler ausgezeichnet (Wirtschaftswoche).
Im Bereich der Bedienelemente definieren wir Nachhaltigkeit über zwei Hebel:

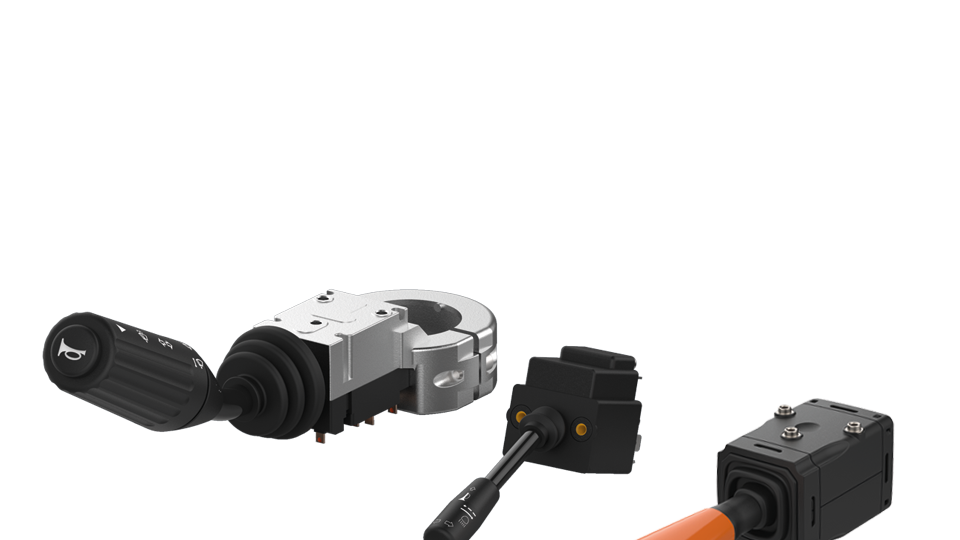

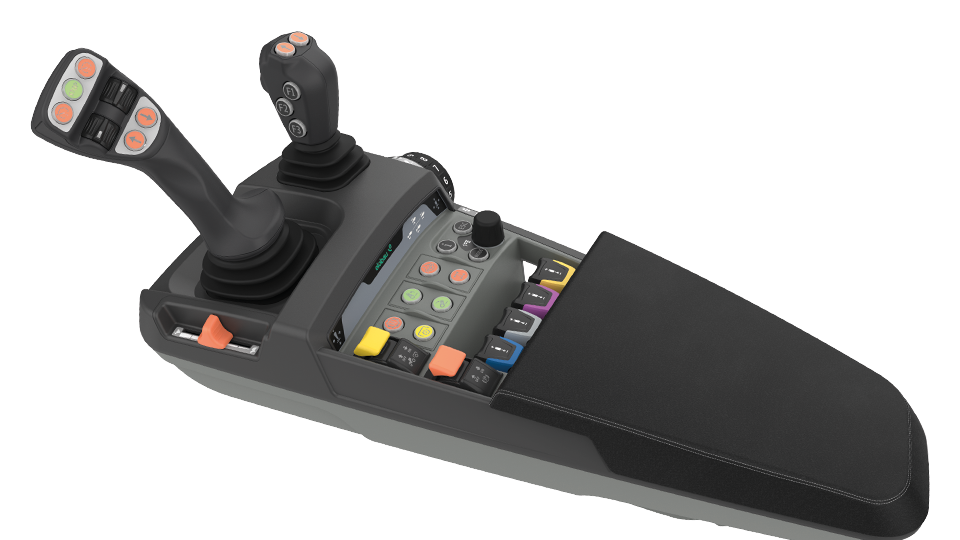

Der Multifunktionsgriff ist ein Teil des Bediensystems. Je nach Anwendung ergänzen weitere elobau Komponenten das Bedienkonzept Ihrer Maschine.
Unsere Griffe 341G und 361G lassen sich im Online-Konfigurator auf Ihre Anforderungen zuschneiden. Wenn Ihre Spezifikation über den Standardbaukasten hinausgeht (eigene Griffform, abweichendes Bedienlayout, spezifische Ergonomie) entwickeln wir gemeinsam mit Ihnen eine kundenspezifische Lösung.
Ein Multifunktionsgriff ist ein Joystick-Griff (auch Funktionsgriff oder Joystick-Steuergriff genannt) mit integrierten Bedienelementen wie Tastern, Daumenrädern und Beleuchtung. Er sitzt auf einer Joystick-Base und ermöglicht dem Maschinenführer, Hydraulik, Anbaugeräte und Fahrtrichtung zentral zu steuern, ohne die Hand vom Hebel zu nehmen.
Grundsätzlich ja. Allerdings empfehlen wir das Gesamtsystem aus Griff und Base, weil Mechanik und Elektronik aufeinander abgestimmt sind. Bei einer Kombination mit einer Fremd-Base entsteht auf Ihrer Seite zusätzlicher Integrationsaufwand für die Ankopplung. Kontaktieren Sie uns – wir beraten Sie zur passenden Systemkombination.
Für beide Baureihen ist eine Variante mit Microtastern verfügbar, die für den Außeneinsatz entwickelt wurde. Schockfestigkeit nach EN 60068-2-27, Betriebstemperatur –25 °C bis +85 °C, Lagertemperatur bis –40 °C.
Standardkonfigurationen aus dem Baukasten lassen sich vergleichsweise schnell realisieren. Bei kundenspezifischen Projekten (neue Griffform, eigenes Bedienlayout, spezifische Mechanik) richten wir uns nach Ihrem Projektplan. elobau hat langjährige Erfahrung darin, OEM-Zeitpläne in der Kabinenentwicklung einzuhalten. Kontaktieren Sie uns, wir nennen Ihnen einen konkreten Zeitrahmen.
