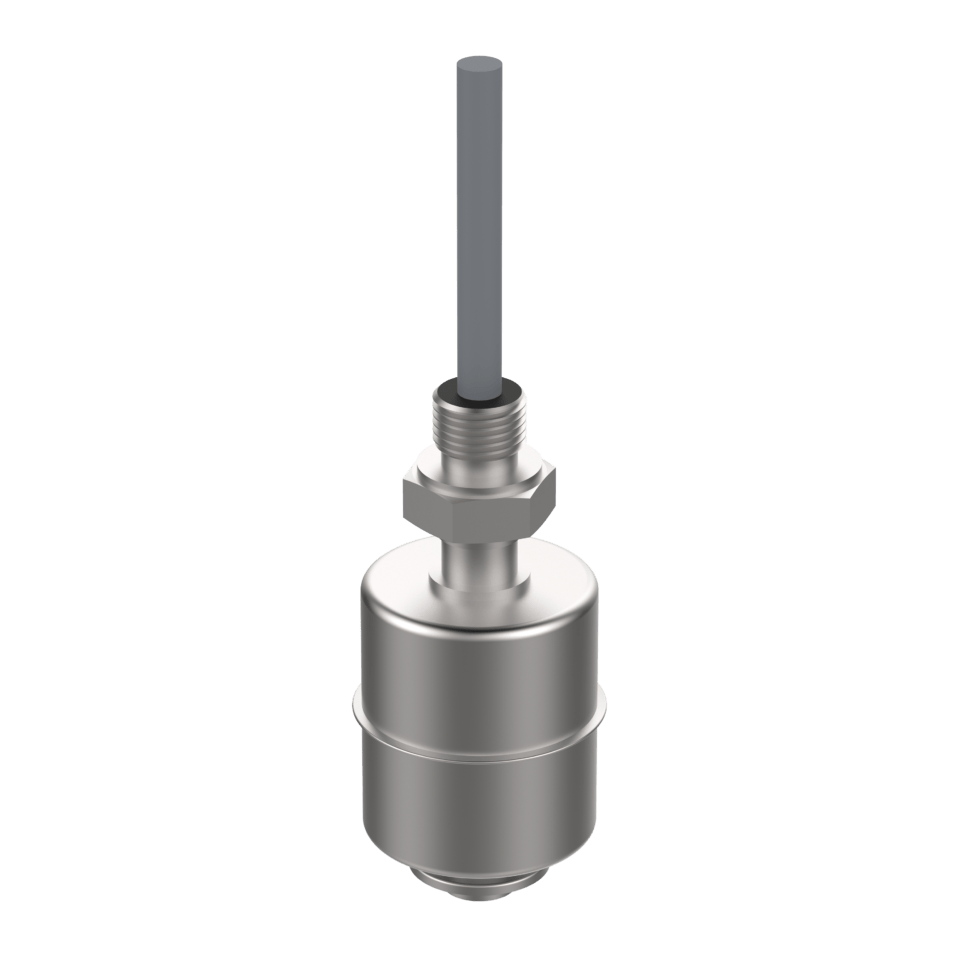

Über das Produkt

Produktmerkmale

  • Füllstandsmessung auf Reed-Kontakt Basis
  • Befestigungsgewinde G 1/8″
  • Material: VA
  • Schaltspannung max. 250 V
  • Kontaktart: Schließer
  • ein Schaltpunkt standardmäßig
  • Temperaturbereich von -25 °C bis +160 °C
  • Schutzart IP67
  • Sehr hohe Druckbeständigkeit bis 25 bar
  • Optional mit Temperaturkontakt

Technische Zeichnung

Elektrische Daten

  • Attribute
  • Schaltspannung max.
  • Schaltspannung max.
  • Schaltstrom max.
  • Schaltleistung max.
  • Kontaktart
  • Ausgangssignal
  • Technologie
  • Schaltpunktfunktion
  • Änderung Schaltfunktion durch Drehung des Schwimmers
Attribute 20341109-1
Schaltspannung max. 250 V DC
Schaltspannung max. 250 V AC
Schaltstrom max. 0,5 A
Schaltleistung max. 25 W
Kontaktart 1A
Ausgangssignal digital
Technologie Reed
Schaltpunktfunktion Medium fallend
Änderung Schaltfunktion durch Drehung des Schwimmers nein
Bestellung

Mechanische Daten

  • Attribute
  • Empfohlene Mindestdichte des Mediums
  • Schwimmerdurchmesser
  • Ausführung
Attribute 20341109-1
Empfohlene Mindestdichte des Mediums 0,67 g/cm^3
Schwimmerdurchmesser 27 mm
Ausführung gerade
Bestellung

Materialinformationen

  • Attribute
  • Gehäusematerial
  • Schwimmermaterial
  • Steigrohrmaterial
  • Kabelmaterial
Attribute 20341109-1
Gehäusematerial VA 1.4571
Schwimmermaterial VA 1.4571
Steigrohrmaterial VA 1.4571
Kabelmaterial Silikon
Bestellung

Umgebungsbedingungen

  • Attribute
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Druckfestigkeit
  • Schutzart außerhalb Behälter
  • Schutzart innerhalb Behälter
Attribute 20341109-1
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 160 °C
Druckfestigkeit 25 bar
Schutzart außerhalb Behälter IP67 DIN EN 60529
Schutzart innerhalb Behälter IP68 DIN EN 60529
Bestellung

Montage

  • Attribute
  • Einbau
  • Befestigungsart
  • Gewinde
  • Steigrohrdurchmesser
  • Steigrohrlänge
  • Einbauöffnung
  • Anzugsdrehmoment
Attribute 20341109-1
Einbau von innen
Befestigungsart Gewinde
Gewinde G 1/8
Steigrohrdurchmesser 8 mm
Steigrohrlänge 50 mm
Einbauöffnung G 1/8
Anzugsdrehmoment 5 N m
Bestellung

Anschluss

  • Attribute
  • Steckertyp
  • Kabellänge
Attribute 20341109-1
Steckertyp -
Kabellänge 1 m
