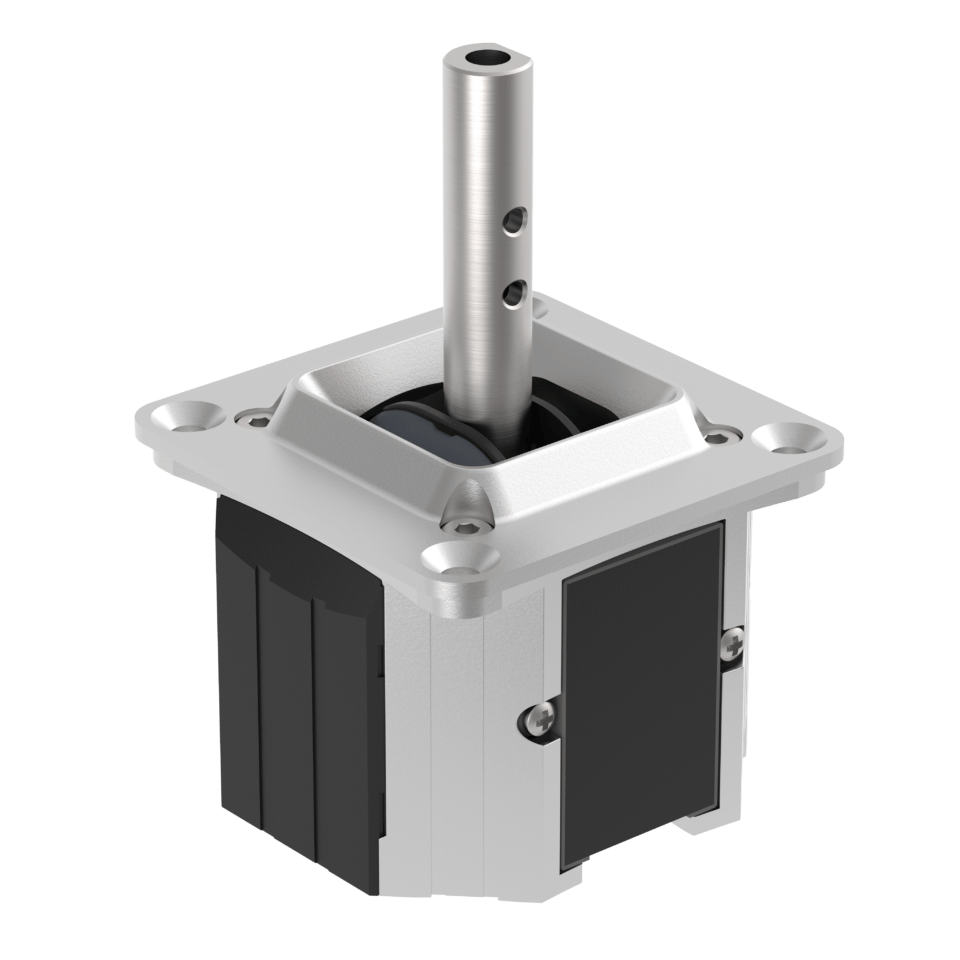

Robust Joystick J6 Basis

Robust Joystick J6 Basis

Produktmerkmale

  • hohe Zuverlässigkeit und Lebensdauer dank kontaktloser Hall- bzw. Reed Technologie
  • Verschiedene Ausgangssignale möglich: Analog, redundant, CAN-Bus Anbindung (CANopen / SAE J1939) oder mit Schaltausgang
  • hohe Schutzart der Elektronik von IP67 für raue Bedingungen
  • Betätigungswinkel ±20° oder ±25°
  • ein- oder zweiachsig
  • der Robust Joystick J6 hält trotz seiner kompakten Bauweise sehr hohen Belastungen stand (x- und y-Achse 750 N, bei der z-Achse 500 N bei jeweils 150 mm Hebellänge
  • gerader Griff mit bis zu 3 Tastern oder ergonomischer Multifunktionsgriff für linke / rechte Handbedienung adaptierbar

Platzsparend, Einbau von oben

Der J6 Robust Joystick ist aufgrund seiner kompakten Bauweise ideal für den Einsatz in Bedienpanels und Armrests im Flurförderfahrzeug-, Bau- und Landmaschinenbereich geeignet. Durch seine hohe Schutzart IP67 der Elektronik kann er auch bei widrigen Umgebungsbedingungen eingesetzt werden.

Technische Zeichnung

1/4
J6
1/4
Vollbild
2/4
J6_mounting
2/4
Vollbild
3/4
J6_electrical_drawing
3/4
Vollbild
4/4
J6_options
4/4
Vollbild

Artikel-Merkmale

  • Attribute
  • J6A1...
  • J6A6...
  • J6A7...
  • J6C6...CANopen
  • J6C6...SAE_J1939
  • J6D8...
  • Attribute
  • Schaltspannung max.
  • Schaltstrom max.
  • Schaltleistung max.
  • Schaltleistung max.
  • Kontaktart
  • Ausgangssignal min.
  • Ausgangssignal max.
  • Ausgangssignal min.
  • Ausgangssignal max.
  • Ausgangssignal
  • Ausgangssignal Mittelstellung/Nulllage
  • Ausgangssignal Mittelstellung/Nulllage
  • Betriebsspannung min.
  • Betriebsspannung max.
  • Stromaufnahme
  • Lastwiderstand min.
  • Lastwiderstand bei 10V max.
  • Lastwiderstand bei 30V max.
  • Technologie
  • Protokoll
  • Sendezyklus
  • Baudrate
  • Bus-Abschlußwiderstand
Attribute J6A1... J6A6... J6A7... J6C6...CANopen J6C6...SAE_J1939 J6D8...
Schaltspannung max. 48 V DC
Schaltstrom max. 0,3 A
Schaltleistung max. 10 W
Schaltleistung max. 10 VA
Kontaktart Schließer
Ausgangssignal min. 0,5 V DC
Ausgangssignal max. 4,5 V DC
Ausgangssignal min. 4 mA
Ausgangssignal max. 20 mA
Ausgangssignal analog
Ausgangssignal Mittelstellung/Nulllage 2,5 V DC
Ausgangssignal Mittelstellung/Nulllage 12 mA
Betriebsspannung min. 10 V DC 4,5 V DC 10 V DC 9 V DC
Betriebsspannung max. 30 V DC 5,5 V DC 30 V DC 36 V DC
Stromaufnahme bei 12V max. 18 mA max. 15 mA bei 12V max. 15 mA < 120 mA
Lastwiderstand min. 20000 Ohm
Lastwiderstand bei 10V max. 250 Ohm
Lastwiderstand bei 30V max. 1250 Ohm
Technologie Hall Reed
Protokoll CANopen J1939
Sendezyklus 100 ms
Baudrate 250 kBit/s
Bus-Abschlußwiderstand nein
  • Attribute
  • J6A1...
  • J6A6...
  • J6A7...
  • J6C6...CANopen
  • J6C6...SAE_J1939
  • J6D8...
  • Attribute
  • max. Hebelbelastung bei gegebener Hebellänge
  • Betätigungswinkel
  • Lebensdauer mechanisch (Zyklen)
Attribute J6A1... J6A6... J6A7... J6C6...CANopen J6C6...SAE_J1939 J6D8...
max. Hebelbelastung bei gegebener Hebellänge 750 N bei 150 mm N 750 N bei 150 mm N
Betätigungswinkel ± 25 ° ± 25 °
Lebensdauer mechanisch (Zyklen) 2000000 2000000
  • Attribute
  • J6A1...
  • J6A6...
  • J6A7...
  • J6C6...CANopen
  • J6C6...SAE_J1939
  • J6D8...
  • Attribute
  • Schutzart Elektronik
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Lagertemperatur min.
  • Lagertemperatur max.
Attribute J6A1... J6A6... J6A7... J6C6...CANopen J6C6...SAE_J1939 J6D8...
Schutzart Elektronik IP67 DIN EN 60529 IP67 DIN EN 60529
Betriebstemperatur min. -25 °C -25 °C
Betriebstemperatur max. 85 °C 85 °C
Lagertemperatur min. -40 °C -40 °C
Lagertemperatur max. 85 °C 85 °C
  • Attribute
  • J6A1...
  • J6A6...
  • J6A7...
  • J6C6...CANopen
  • J6C6...SAE_J1939
  • J6D8...
  • Attribute
  • Einbau
  • Befestigungsart
Attribute J6A1... J6A6... J6A7... J6C6...CANopen J6C6...SAE_J1939 J6D8...
Einbau von oben von oben
Befestigungsart geschraubt geschraubt
  • Attribute
  • J6A1...
  • J6A6...
  • J6A7...
  • J6C6...CANopen
  • J6C6...SAE_J1939
  • J6D8...
  • Attribute
  • Steckertyp
  • Kabeltyp
  • Kabellänge
Attribute J6A1... J6A6... J6A7... J6C6...CANopen J6C6...SAE_J1939 J6D8...
Steckertyp Mini-Fit Jr. Mini-Fit Jr.
Kabeltyp FLRY FLRY
Kabellänge 0,3 m 0,3 m
