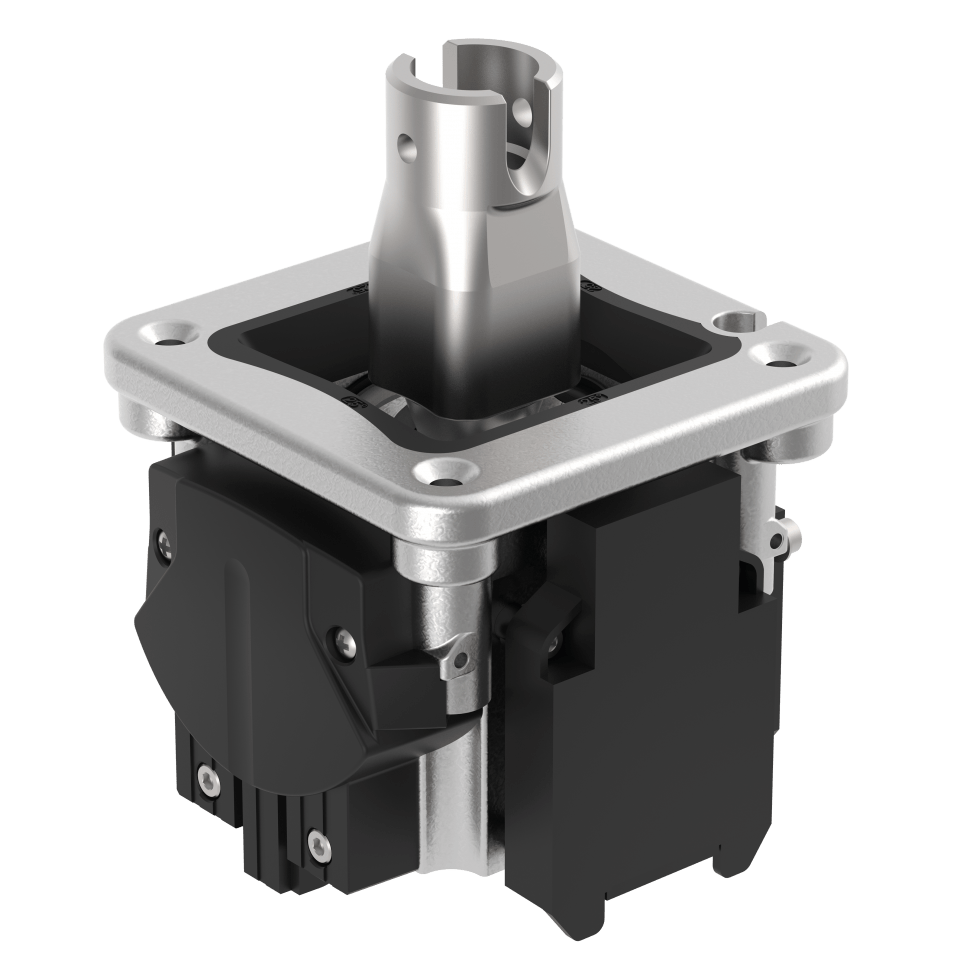

Robust Joystick J5 Basis

Robust Joystick J5 Basis

Produktmerkmale

  • robuster Joystick zum Einbau von unten
  • platzsparende Bauweise
  • hohe Zuverlässigkeit und Lebensdauer dank kontaktloser Hall- bzw. Reed-Technologie
  • Verschiedene Ausgangssignale möglich: Analog, redundant, CAN-Bus Anbindung (CANopen / SAE J1939) oder mit Schaltausgang
  • hohe Schutzart der Elektronik von IP67 für raue Bedingungen
  • Betätigungswinkel ±25°
  • mit verschiedenen Betätigungsarten wie tastend, rastend, mit Reibbremse oder Mittelstellungsverriegelung lässt sich jede Funktion optimal bedienen
  • hält sehr hohen Belastungen stand (x-/y-Achse: 2000 N, z-Achse: 700 N bei jeweils 190 mm Hebellänge)

Einbau von unten

Der J5 Robust Joystick ist aufgrund seiner robusten Bauweise ideal für hoch beanspruchte und stark frequentierte Einsätze geeignet. Konzipiert wurde er für die Anwendung in mobilen Arbeitsmaschinen wie z.B. in Radladern zur Bedienung der Schaufelfunktionen…

Technische Zeichnung

1/3
J5_Joystick_Technik
1/3
Vollbild
2/3
J4_electrical_drawing
2/3
Vollbild
3/3
J5_options
3/3
Vollbild

Artikel-Merkmale

  • Attribute
  • J5A1...
  • J5A6...
  • J5A7...
  • J5D8...
  • Attribute
  • Schaltspannung max.
  • Schaltstrom max.
  • Schaltleistung max.
  • Schaltleistung max.
  • Kontaktart
  • Verpolungsschutz
  • Ausgangssignal min.
  • Ausgangssignal max.
  • Ausgangssignal min.
  • Ausgangssignal max.
  • Ausgangssignal
  • Ausgangssignal Mittelstellung/Nulllage
  • Ausgangssignal Mittelstellung/Nulllage
  • EMV-Immunität (Norm)
  • EMV-Emission (Norm)
  • Betriebsspannung min.
  • Betriebsspannung max.
  • Stromaufnahme
  • Lastwiderstand min.
  • Lastwiderstand bei 10V max.
  • Lastwiderstand bei 30V max.
  • Kurzschlussfestigkeit zu GND
  • Kurzschlussfestigkeit zu Versorgung
  • Ausgänge (Anzahl, type)
  • Technologie
Attribute J5A1... J5A6... J5A7... J5D8...
Schaltspannung max. 48 V DC
Schaltstrom max. 0,3 A
Schaltleistung max. 10 W
Schaltleistung max. 10 VA
Kontaktart Schließer
Verpolungsschutz ja
Ausgangssignal min. 0,5 V DC
Ausgangssignal max. 4,5 V DC
Ausgangssignal min. 4 mA
Ausgangssignal max. 20 mA
Ausgangssignal analog digital
Ausgangssignal Mittelstellung/Nulllage 2,5 V DC
Ausgangssignal Mittelstellung/Nulllage 12 mA
EMV-Immunität (Norm) DIN EN 13309, DIN EN ISO 14982
EMV-Emission (Norm) DIN EN 13309, DIN EN ISO 14982
Betriebsspannung min. 10 V DC 4,5 V DC 10 V DC
Betriebsspannung max. 30 V DC 5,5 V DC 30 V DC 48 V DC
Stromaufnahme max. 18 mA max. 15 mA
Lastwiderstand min. 20000 Ohm
Lastwiderstand bei 10V max. 250 Ohm
Lastwiderstand bei 30V max. 1250 Ohm
Kurzschlussfestigkeit zu GND nein ja nein
Kurzschlussfestigkeit zu Versorgung nein ja nein
Ausgänge (Anzahl, type) 6
Technologie Hall Reed
  • Attribute
  • J5A1...
  • J5A6...
  • J5A7...
  • J5D8...
  • Attribute
  • max. Hebelbelastung bei gegebener Hebellänge
  • Betätigungswinkel
  • Lebensdauer mechanisch (Zyklen)
Attribute J5A1... J5A6... J5A7... J5D8...
max. Hebelbelastung bei gegebener Hebellänge 2000 N bei 190 mm N
Betätigungswinkel ± 25 °
Lebensdauer mechanisch (Zyklen) 2000000
  • Attribute
  • J5A1...
  • J5A6...
  • J5A7...
  • J5D8...
  • Attribute
  • Gehäusematerial
  • Schaftmaterial
  • Faltenbalgmaterial
Attribute J5A1... J5A6... J5A7... J5D8...
Gehäusematerial Zinkdruckguss Z410
Schaftmaterial Zinkdruckguss Z410
Faltenbalgmaterial CR
  • Attribute
  • J5A1...
  • J5A6...
  • J5A7...
  • J5D8...
  • Attribute
  • Schutzart Elektronik
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Lagertemperatur min.
  • Lagertemperatur max.
Attribute J5A1... J5A6... J5A7... J5D8...
Schutzart Elektronik IP67 DIN EN 60529
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 85 °C
Lagertemperatur min. -40 °C
Lagertemperatur max. 85 °C
  • Attribute
  • J5A1...
  • J5A6...
  • J5A7...
  • J5D8...
  • Attribute
  • Einbau
  • Befestigungsart
Attribute J5A1... J5A6... J5A7... J5D8...
Einbau von unten
Befestigungsart geschraubt von oben
  • Attribute
  • J5A1...
  • J5A6...
  • J5A7...
  • J5D8...
  • Attribute
  • Steckertyp
  • Kabeltyp
  • Kabellänge
Attribute J5A1... J5A6... J5A7... J5D8...
Steckertyp Mini-Fit Jr.
Kabeltyp FLRY
Kabellänge 0,3 m
