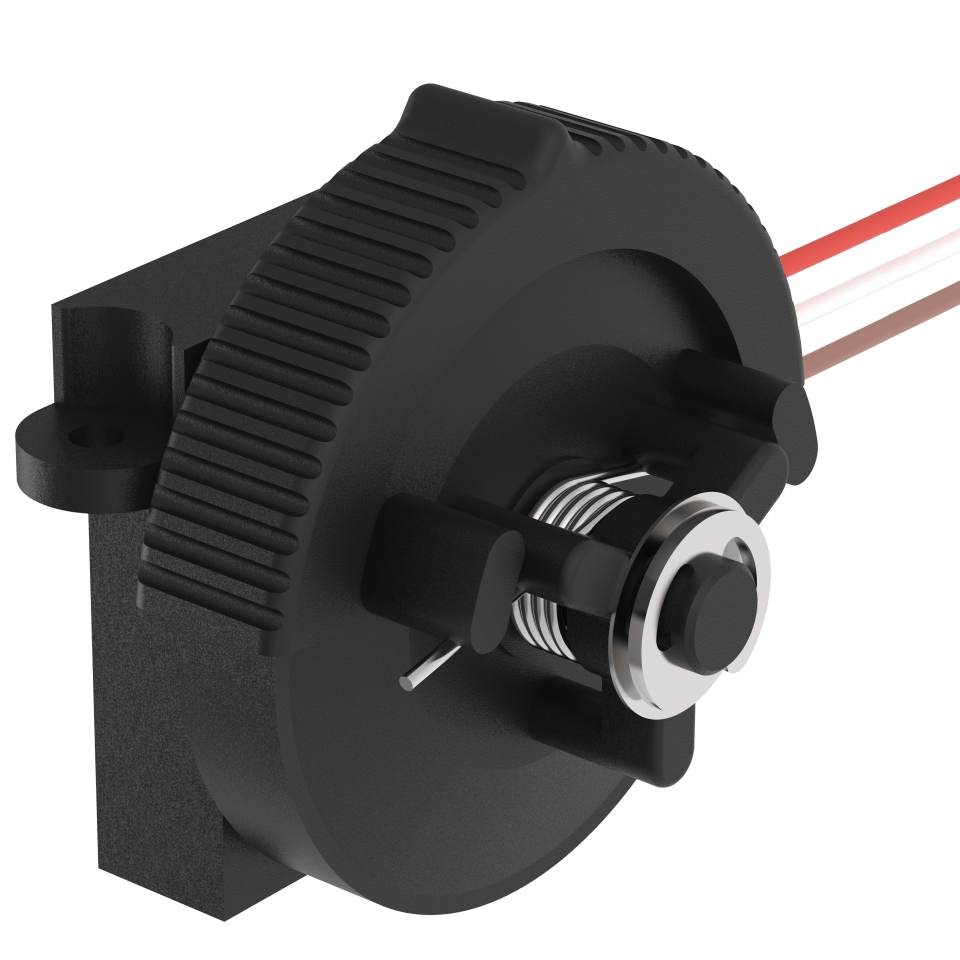

Daumenrad 151DT01

Daumenrad 151DT01

Produktmerkmale

  • hohe Zuverlässigkeit und Lebensdauer dank kontaktloser Hall-Technologie
  • Betätigungsart tastend
  • Ausgangssignal ratiometrisch analog hoher Temperaturbereich von -25 °C bis zu +85 °C
  • hohe Schutzart Elektronik IP67

Das Daumenrad 151DT01 findet seinen Einsatz in den Multifunktionsgriffen und Bedienpanelen von mobilen Arbeitsmaschinen. Es kann ebenso in unserem Multifunktionsgriff 351 G verbaut werden, um verschiedene analoge Funktionen von z. B. Baumaschinen zu steuern. und so weiter

Technische Zeichnung

Bild 1/1
Bild 1/1
Vollbild

Artikel-Merkmale

Auswahl des Merkmals:
  • Attribute
  • 151DT01
  • Attribute
  • Verpolungsschutz
  • Ausgangssignal min.
  • Ausgangssignal max.
  • Ausgangssignal
  • Betriebsspannung min.
  • Betriebsspannung max.
  • Stromaufnahme
  • Lastwiderstand min.
  • Kurzschlussfestigkeit zu GND
  • Kurzschlussfestigkeit zu Versorgung
  • Technologie
  • Ausgangssignal Mittelstellung/Nulllage
Attribute 151DT01
Bestellung
Verpolungsschutz nein
Ausgangssignal min. 0,5 V DC
Ausgangssignal max. 4,5 V DC
Ausgangssignal analog
Betriebsspannung min. 4,5 V DC
Betriebsspannung max. 5,5 V DC
Stromaufnahme max. 15 mA
Lastwiderstand min. 20000 Ohm
Kurzschlussfestigkeit zu GND ja
Kurzschlussfestigkeit zu Versorgung ja
Technologie Hall
Ausgangssignal Mittelstellung/Nulllage 2,5 V
  • Attribute
  • 151DT01
  • Attribute
  • Hebellänge
  • Betätigungswinkel
  • Betätigungsart
  • Lebensdauer mechanisch (Zyklen)
Attribute 151DT01
Bestellung
Hebellänge 15 mm
Betätigungswinkel ± 35 °
Betätigungsart tastend
Lebensdauer mechanisch (Zyklen) 1000000
  • Attribute
  • 151DT01
  • Attribute
  • Schutzart Elektronik
  • Betriebstemperatur min.
  • Betriebstemperatur max.
  • Lagertemperatur min.
  • Lagertemperatur max.
Attribute 151DT01
Bestellung
Schutzart Elektronik IP67 DIN EN 60529
Betriebstemperatur min. -25 °C
Betriebstemperatur max. 85 °C
Lagertemperatur min. -25 °C
Lagertemperatur max. 85 °C
  • Attribute
  • 151DT01
  • Attribute
  • Einbau
Attribute 151DT01
Bestellung
Einbau von unten
  • Attribute
  • 151DT01
  • Attribute
  • Kabellänge
Attribute 151DT01
Bestellung
Kabellänge 0,8 m
